骨表面の一部から術前モデルの位置を合わせる：距離と傾きを使う勾配SDF
Gradient-SDF Partial-to-Full Registration
Gradient-SDF Partial-to-Full Registrationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

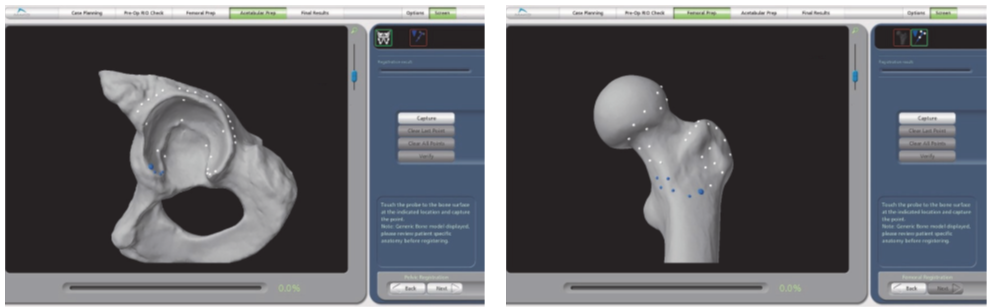

Fig. 1: Registration pattern for pelvis and femur in MAKO [ 22 ] . The dots show the bony landmarks to be accurately verified and acquired by the probe for registration.
概要
- 骨全体の勾配SDFに、術中に測った部分的な骨表面点群を合わせる方法を提案する。
- 骨模型実験で著者らが報告した骨盤のTREは、光学追跡で2.198mm、電磁追跡で2.719mmだった。
- 初期回転の見当が必要で、十分な点を取得したかの即時判定は著者らが挙げる今後の課題である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Gradient-SDF Partial-to-Full Registrationの仕組み
- 01術前骨モデルと測定点
- 02勾配SDFを参照
- 03回転と移動を反復調整
- 04骨の位置合わせ結果
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、術前に作った骨全体の３次元モデルと、術中に測った骨表面の一部を重ねる。位置合わせがずれると、術前画像上の計画を術中の位置案内に正しく移せない。骨の一部しか露出しないうえ、測定点には雑音や外れ値が混じるため、対応する場所を探すのが難しい。
目印となる骨の部位を一つずつ触って指定する方法は、場所の確認に時間がかかる。著者らは、骨表面をなぞって集めた疎な点だけで全体モデルに合わせる方法を検討した。
手法
術前の骨全体を勾配SDFに変換する。SDF（符号付き距離場）は、空間の各位置から骨表面までの距離を表す方法で、勾配は距離がどちらへ変わるかを示す。提案法では距離と勾配を事前に保持し、術中のプローブで得た各点が骨表面に近づくよう、点群全体の回転と移動を反復して求める。
たとえば大腿骨の近位部だけを触って得た点を、術前の大腿骨全体へ重ねる。測定点と術前モデルの点の一対一の対応は入力しない。大きく外れた点には、ずれに応じて影響を小さくするCauchy型の重みを与え、外れ値を除いて計算を繰り返す。出力は術前座標と術中座標を結ぶ位置・向きの変換である。
新規性
著者らが提案するのは、術前の骨全体を勾配SDFで表し、術中に触れた一部の点を表面へ合わせる位置合わせの枠組みである。点ごとに術前モデル上の対応点を指定する必要はなく、距離とその変化方向を事前計算して反復計算に使う。
測定値に外れ値が混じる場合は、ずれの大きい点の重みを下げてから再計算する。ランドマークを多数指定する作業を減らすことを狙うが、著者らは初期の回転方向には妥当な見当が必要だとも記している。
従来手法との違い
従来の骨位置合わせでは、術前モデルと術中の骨で対応する解剖学的な目印を指定する。著者らは、MAKOの例では30点超の目印をプローブで触れると説明する。本手法は骨表面上をプローブで動かして得た点群を使い、各点の個別対応を求めずに位置を合わせる。
実験ではICP、CPD、JRMPC、Go-ICPなどの点群位置合わせ法と比較した。これらとの精度差は対象骨や条件ごとに異なる。勾配SDFも初期値なしで任意の向きから正しく合わせられるわけではなく、著者らは実用上、初期回転を得るため３つの目印を示す案を述べている。
実験結果
著者らは公開骨モデルを使った模擬実験と、骨模型を使う光学・電磁追跡実験を行った。模擬実験では大腿骨、骨盤、脛骨などの部分点群に雑音や外れ値を加え、回転・移動の平均絶対誤差と点群間距離を測った。外れ値90％の条件でも位置合わせできたと報告するが、その条件の所要時間は約2.32～2.71秒だった。
骨模型実験では、位置合わせに使わない10個の目印でTRE（目標位置のずれ）を測った。骨盤模型では光学追跡で2.198mm、電磁追跡で2.719mm、大腿骨模型ではそれぞれ2.316mm、3.174mmだった。光学追跡の骨盤模型でGo-ICPは6.782mmと報告されている。これらは模型と指定条件での結果である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：整形外科向けナビゲーションの研究環境で、術前に作った骨の３次元モデルと、露出した骨表面をプローブでなぞって得た点を照合する。入力は全体の骨モデルと部分的な測定点、出力は両者を重ねる回転・移動量と、確認用の位置ずれとする。
担当者は別に取った確認点でずれを測り、基準を超えた場合は点を追加取得して再計算する。この運用案は論文の位置合わせ機構を試す場面であり、論文は実患者の手術中に使えることや臨床上の効果を実証したものではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず骨模型で、全体モデルと部分的なプローブ測定点を用意する。同じ初期位置と測定点を使い、現在採用している位置合わせ法を基準として比較する。位置合わせに使わない確認点を別に取り、TREと計算時間を記録する。
測定範囲と点数、初期回転、外れ値の割合を変え、失敗する条件と再測定が必要になる条件を調べる。とくに初期回転をどう得るか、十分な点を取れたかをどう判定するかを検証項目に入れる。模型で基準を満たしても、臨床導入の判断には別段階の評価が要る。
限界と課題
著者らは、初期の並進ずれには比較的強い一方、初期回転には妥当な見当が必要だと述べる。また、術中に十分な点を取得したかをリアルタイムで判定する指標は今後の課題とし、手術ロボットへの組み込みと献体実験も将来の計画としている。
導入時には、露出範囲が狭い骨、測定点の偏り、追跡装置の誤差が位置合わせに与える影響を別途確かめる必要がある。ファントムでの数値は、実患者の組織や術中環境での安全性・精度をそのまま保証しない。
出典
元のタイトル・要旨を確認する（英語）
Partial-to-Full Registration based on Gradient-SDF for Computer-Assisted Orthopedic Surgery
In computer-assisted orthopedic surgery (CAOS), accurate pre-operative to intra-operative bone registration is an essential and critical requirement for providing navigational guidance. This registration process is challenging since the intra-operative 3D points are sparse, only partially overlapped with the pre-operative model, and disturbed by noise and outliers. The commonly used method in current state-of-the-art orthopedic robotic system is bony landmarks based registration, but it is very time-consuming for the surgeons. To address these issues, we propose a novel partial-to-full registration framework based on gradient-SDF for CAOS. The simulation experiments using bone models from publicly available datasets and the phantom experiments performed under both optical tracking and electromagnetic tracking systems demonstrate that the proposed method can provide more accurate results than standard benchmarks and be robust to 90% outliers. Importantly, our method achieves convergence in less than 1 second in real scenarios and mean target registration error values as low as 2.198 mm for the entire bone model. Finally, it only requires random acquisition of points for registration by moving a surgical probe over the bone surface without correspondence with any specific bony landmarks, thus showing significant potential clinical value.
