多体運動の予測を八つの場面で比べるデータセット「MBDS」
MBDS
MBDSの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

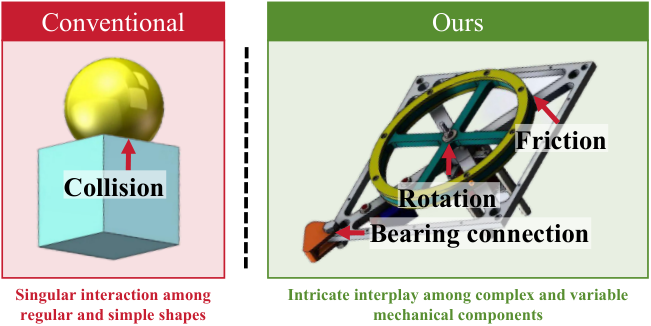

Figure 1: A comparison between our dataset and conventional datasets
概要
- MBDSは一次元から三次元までの八つの物理場面を収録し、運動予測モデルの比較に使う。
- 著者らが評価した四つのモデルでは、場面と予測時点によって誤差や順位が変わった。
- 軌跡の総数には本文内で食い違いがあり、実務利用には実測軌跡による検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、MBDSの仕組み
- 01機構と物理条件
- 02粒子間の拘束設定
- 03力と乱れの計算
- 04位置の軌跡
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
MBDSは、物体が力を受け、互いに関係しながら動く様子を予測するモデルの評価用データセットである。動きを時系列に並べた記録を「軌跡」と呼び、モデルの予測位置を記録上の位置と比べる。
著者らは、既存の評価データには単純な物体や限られた場面が多く、複雑な機械構造に対する予測能力を調べにくいと指摘する。用途を考える際には、機構や力の条件が変わっても誤差が許容範囲に収まるかが重要になる。
手法
MBDSでは機構を粒子の集まりとして作り、質量や摩擦などの条件と、粒子間の拘束を設定して運動を計算する。拘束とは、例えば剛体を表す粒子同士の距離を一定に保つ条件である。計算の各段階で小さなランダムな乱れも加え、時点ごとの位置を軌跡として記録する。
例えば3-Ladderは、一端を固定した縄ばしごが外力を受けて揺れる場面である。GNSは粒子を点、粒子間の関係を線で表し、記録された状態から後続の位置を予測して正解の軌跡と照合する。ほかに一次元のBallScrol、二次元のBallDrop、三次元のParticleCarなどを収録する。
新規性
MBDSの主眼は、新しい予測モデルではなく、既存モデルを調べるための物理シミュレーションデータの整備にある。一次元から三次元までの八つの場面に、単体・多体の運動や異なる力の条件を含めた。
車輪を持つParticleCar、縄ばしご、振り子などを同じ評価の枠組みで扱える。ただし、実際の機械から計測した運動ではなく、物理計算で作った軌跡である。
従来手法との違い
論文の比較表では、掲載された既存データセットの多くは一つの場面を扱う。MBDSは八つの場面を収録し、表上は静的な力と変化する力、単体と多体の運動を含む。
モデル評価では基本的なGraph Network Simulator（GNS）を基準に、SGNN、HGNN、LGNNをMBDS上で比較した。誤差とモデルの順位は場面や予測時点によって変わり、全条件で一つのモデルが最良という結果ではない。
実験結果
著者らは八つの場面でGNS、SGNN、HGNN、LGNNの軌跡予測を評価した。各場面の記述では15,000軌跡、各200時点とし、学習用13,500軌跡と評価用1,500軌跡に分ける。各モデルを200エポックで10回学習し、評価結果を平均したと記す。指標のロールアウトMSEは、予測を続けた際の位置と正解位置の差を二乗して平均した値である。
著者らの表3では、予測時点t=1のSimpleCubliでGNSが2.23、SGNNが1.34で、表の数値には「×10のマイナス2乗」の表記が付く。表4ではt=50の3-LadderでGNSが6.75、SGNNが1.05だが、表4には倍率の明記がない。このため両表の数値を直接比較して誤差の増減を算出することは避ける。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：工場でつり下げた部材の揺れを予測する試作に、MBDSの3-Ladderを出発点として使う。入力は、部材を点で表した位置の履歴、点同士のつながり、固定端と外力の条件とし、出力は後続時点の各点の予測位置とする。
学習元には3-Ladderの軌跡、正解ラベルには記録された後続位置を使う。実物への適用には位置を得る計測手段と実測軌跡が必要で、点の対応、固定端、外力条件を合わせてモデルを調整する。効果は実測で確かめるべき仮説である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まずMBDSの3-Ladderの軌跡を学習元とし、連続する位置とつながりの情報を入力、後続時点の記録位置を正解ラベルにする。同じデータ分割と予測時点で基本のGNSを基準に候補モデルのロールアウトMSEを測り、予測を延ばした際の誤差も記録する。
実物では位置を取得する計測手段を用意し、固定端、部材のつながり方、外力条件を記録する。対応する実測軌跡で追加学習または調整を行い、学習に使わない運動で位置誤差を測る。計算データ上の順位が実測でも保たれるかを採用判断に含める。
限界と課題
著者らは、MBDSで予測を長く続けると誤差が増え、ParticleCarでは速度が高い条件ほど予測精度が下がると報告する。また、場面を変えると性能が落ちるモデルがあると述べている。
編集上の検証事項は、計算上の軌跡と実測の差、外力や位置の計測誤差、モデルの調整条件である。軌跡総数も比較表の15,000、本⽂の150,000、八場面それぞれ15,000という記述が一致しない。総数を確定値として扱う前に確認が要る。
出典
元のタイトル・要旨を確認する（英語）
MBDS: A Multi-Body Dynamics Simulation Dataset for Graph Networks Simulators
Modeling the structure and events of the physical world constitutes a fundamental objective of neural networks. Among the diverse approaches, Graph Network Simulators (GNS) have emerged as the leading method for modeling physical phenomena, owing to their low computational cost and high accuracy. The datasets employed for training and evaluating physical simulation techniques are typically generated by researchers themselves, often resulting in limited data volume and quality. Consequently, this poses challenges in accurately assessing the performance of these methods. In response to this, we have constructed a high-quality physical simulation dataset encompassing 1D, 2D, and 3D scenes, along with more trajectories and time-steps compared to existing datasets. Furthermore, our work distinguishes itself by developing eight complete scenes, significantly enhancing the dataset's comprehensiveness. A key feature of our dataset is the inclusion of precise multi-body dynamics, facilitating a more realistic simulation of the physical world. Utilizing our high-quality dataset, we conducted a systematic evaluation of various existing GNS methods. Our dataset is accessible for download at https://github.com/Sherlocktein/MBDS, offering a valuable resource for researchers to enhance the training and evaluation of their methodologies.
