マルチコプターの追跡指令を障害物回避の条件で補正する安全フィルタ
Safe Reinforcement Learning Filter
Safe Reinforcement Learning Filterの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

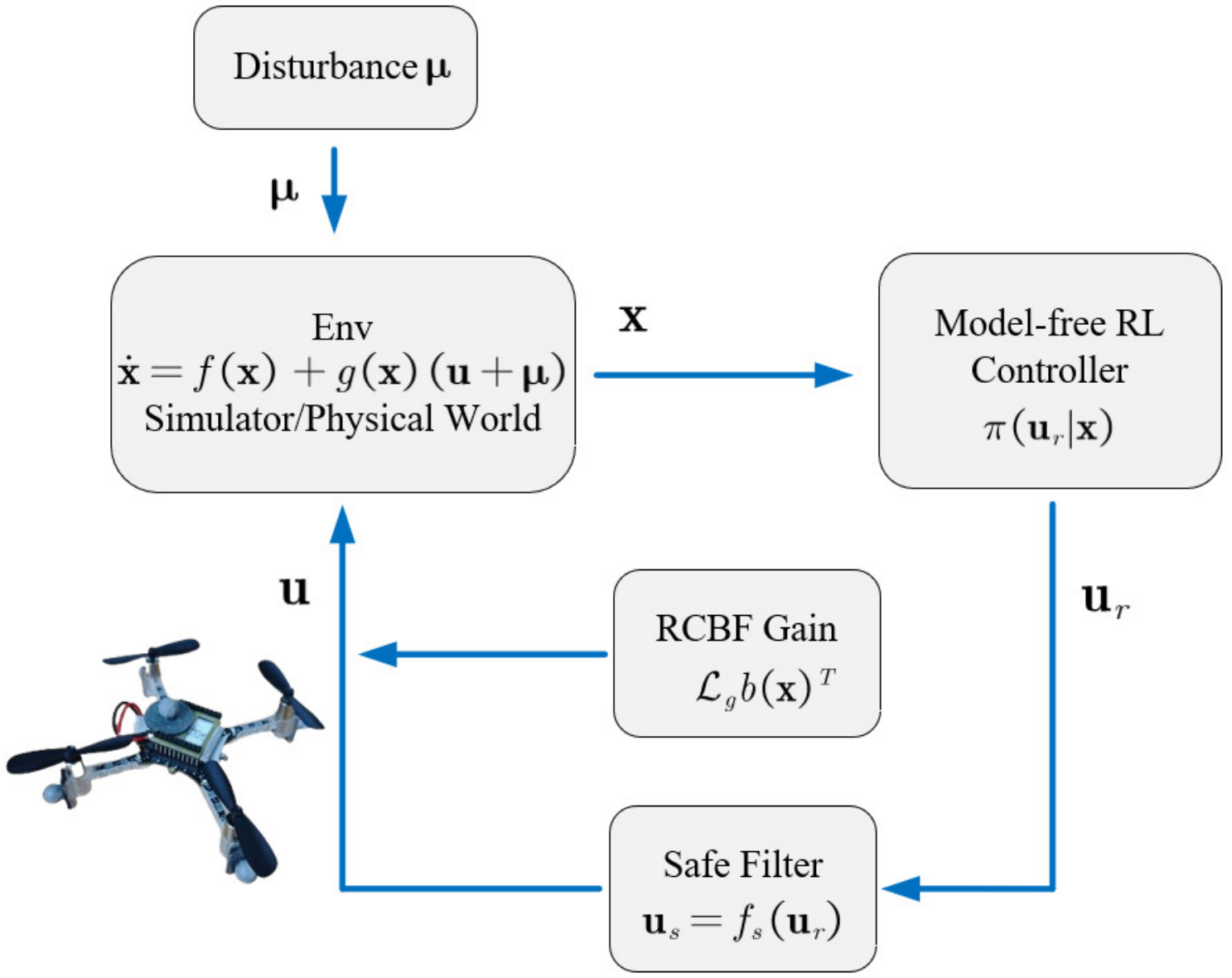

Fig. 1: The framework of SRLF.
概要
- 強化学習による軌道追跡の指令を、安全条件と指令範囲に合わせて後段のフィルタで補正する。
- 障害物との相対位置・相対速度から安全条件を作り、入力外乱を考慮したバリア関数由来の利得を指令に加える。
- 著者らはシミュレーションと実機での有効性を報告するが、確認できた本文の範囲に評価指標や数値結果はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Safe Reinforcement Learning Filterの仕組み
- 01目標と機体・障害物の状態
- 02強化学習の指令
- 03安全条件付き最適化
- 04利得を加えた指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
マルチコプターが目標軌道を追う間も、周囲の障害物との距離を保つ必要がある。強化学習は試行を通じて制御方策を学ぶ方法だが、追跡を目的に学んだ指令が、そのまま障害物回避の条件を満たすとは限らない。
機体には飛行や推力に伴う空気力など、指令どおりの動きを妨げる入力外乱がある。出せる指令にも上限と下限がある。著者らは、これらを考慮しながら軌道を追跡する課題を扱う。
手法
強化学習の方策は、目標軌道と機体の状態から追跡用の指令を出す。フィルタは機体と障害物の相対位置・相対速度を使い、安全距離と制動能力を踏まえた障害物ごとの条件を計算する。例えば障害物へ近づく指令では、距離だけでなく接近する速さも条件に反映する。
ロバスト制御バリア関数は、外乱を考慮して状態を安全な範囲に保つための条件を表す関数である。著者らは複数の障害物の条件をまとめ、二次計画と呼ぶ制約付き最適化で指令の補正量を求める。安全条件と指令の上限・下限を課し、強化学習の指令に補正量とバリア関数由来の利得を加えて出力する。
新規性
著者らは、未知の入力外乱を考慮するロバスト制御バリア関数をマルチコプターの軌道追跡に適用し、その関数から得る利得を最終的な制御指令に加える方法を提案する。複数の障害物に対応する条件は、一つの関数にまとめる。
さらに、安全条件と指令の上限・下限を同じ最適化問題に入れ、強化学習の指令を補正する。学習時に安全条件を明示的に扱わず、出力段階で補正する構成が提案の要点である。
従来手法との違い
著者らが挙げる安全学習法では、追跡の報酬と安全上の費用を学習中に扱う。本手法では強化学習に軌道追跡を担わせ、出力された指令を後段のフィルタで補正する。これは学習と安全条件の扱い方の違いである。
著者らは、既存の制御バリア関数による安全フィルタでは入力外乱の影響を扱っていないか、扱うのが難しいと述べる。確認できた本文の範囲では、各方式との数値比較を確認できず、追跡精度や計算量の優劣は判断できない。
実験結果
著者らは、マルチコプターのシミュレーションと実機実験で、入力外乱と指令の上限・下限がある条件下の障害物回避を伴う軌道追跡を示したと報告する。確認できるのは、その課題と条件、および著者らによる結果の要約までである。
確認できた本文の範囲では実験節が含まれず、軌道、障害物配置、外乱の強さ、比較対象、評価指標、数値結果は分からない。追跡誤差や衝突の頻度について改善幅を示すことも、実験条件を超えて性能を判断することもできない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：設備点検用マルチコプターが、決められた巡回軌道を追う場面を想定する。目標位置・速度、機体の位置・速度、障害物の位置・速度を入力し、追跡方策の指令をフィルタで補正してから制御系へ渡す。
方策の学習には、対象機体の状態・行動・報酬の記録または試行環境が必要になる。障害物の状態を得るセンサーと、その値を識別するための情報、安全距離の設定も要る。現場では機体の運動特性、観測方法、指令範囲に合わせて条件を調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず対象機体の目標軌道を決め、追跡方策の学習に使う状態・行動・報酬の記録または試行環境を用意する。障害物の位置・速度を得るセンサーと識別情報を確認し、安全距離、指令の上限・下限、想定する外乱の範囲を機体に合わせて設定する。
同じ軌道と障害物条件で、フィルタなしの追跡方策を基準に比較する。衝突の有無、最小接近距離、追跡誤差、指令の制約違反、補正の計算時間を記録する。外乱、観測誤差、処理の遅れを変えた場合も測り、安全条件を満たせない場面を特定する。
限界と課題
確認できた本文の範囲では、著者らが明示した実験上の失敗条件や適用範囲の限界は確認できない。理論上の安全性は、外乱の大きさに上限を置き、安全条件を満たす制御指令が求まることなど、論文中の条件に沿って解釈する必要がある。
編集上の検証事項は、現場の外乱上限をどう見積もるか、安全条件と入力制約を同時に満たす指令が存在するか、障害物の観測誤差や遅れが結果にどう影響するかである。実験節と数値結果を確認できないため、実機での成功率や失敗時の挙動は判断できない。
出典
元のタイトル・要旨を確認する（英語）
Safe Reinforcement Learning Filter for Multicopter Collision-Free Tracking under disturbances
This paper proposes a safe reinforcement learning filter (SRLF) to realize multicopter collision-free trajectory tracking with input disturbance. A novel robust control barrier function (RCBF) with its analysis techniques is introduced to avoid collisions with unknown disturbances during tracking. To ensure the system state remains within the safe set, the RCBF gain is designed in control action. A safety filter is introduced to transform unsafe reinforcement learning (RL) control inputs into safe ones, allowing RL training to proceed without explicitly considering safety constraints. The SRLF obtains rigorous guaranteed safe control action by solving a quadratic programming (QP) problem that incorporates forward invariance of RCBF and input saturation constraints. Both simulation and real-world experiments on multicopters demonstrate the effectiveness and excellent performance of SRLF in achieving collision-free tracking under input disturbances and saturation.
