円盤型水中ロボットを海底ドックへ導く、音響・慣性・光学の段階制御
Acoustic-inertial-optical guidance for AUH docking
Acoustic-inertial-optical guidance for AUH dockingの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

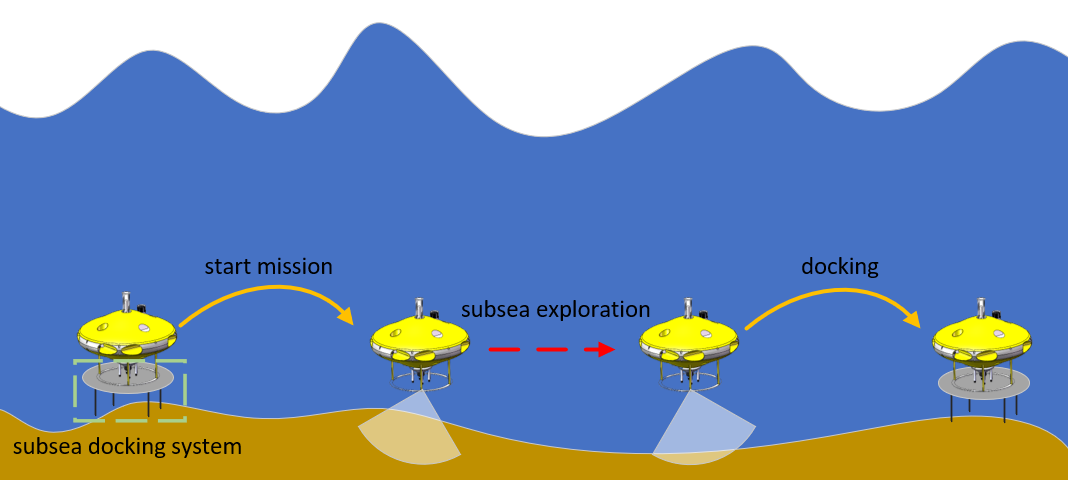

Figure 1: Operating pattern of the AUH near seafloor. ( Li ,et al., 2023 ) .
概要
- 帰還にはUSBL・IMU・DVLを使い、ドックの照明が見える最終降下ではカメラによる誘導へ切り替える。
- 三段階の降下で水平位置を合わせ、所定の向き、傾き、深さを満たすかで着座を判定する。
- 池の代表的な3航跡と南シナ海での着座例が報告されたが、全試行回数と成功率の数値は確認できた本文にない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Acoustic-inertial-optical guidance for AUH dockingの仕組み
- 01音響・慣性・速度計測
- 0215m以内で減速
- 03カメラで光点を検出
- 04高度別に位置合わせ
- 05姿勢・深さで着座判定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
自律水中ヘリコプター（AUH）は、海底付近で静止や旋回ができる円盤型の水中ロボットである。航続時間に限りがあるため、充電やデータ転送を行う海底ドックへ自律的に戻る仕組みが必要になる。
このドックには決まった向きと姿勢で降りなければならない。遠方からの測位には最終位置合わせに不足する誤差があり、降下中の流れや機体の慣性も、ドック中心への着座を難しくする。
手法
帰還時は、音波で位置を測るUSBL、動きと向きを測るIMU、海底に対する速度を測るDVLを組み合わせる。ドックまで15メートル以内で減速し、音響測位の頻度を上げる。照明が見える範囲に入ると、単眼カメラの画像から最大の光点の中心を求め、撮影時の深さ、機体の向き、カメラの取付位置を使って水平位置のずれに変換する。
降下は三段階で、設定高度は5、3.5、0.2メートルである。最初の二段階では中心に近づくほど指令速度を下げる。例えば光点からドック中心が機体の横にあると分かれば、水平位置を直してから降下する。最後に向き、傾き、深さを確認し、条件を満たさなければ前段階へ戻る。
新規性
著者らは、AUHの帰還と降下で誘導方法を切り替え、降下中も高度ごとに水平位置を合わせる制御構成を提案した。ドック中心に近づくにつれて指令速度を下げ、機体の慣性による行き過ぎを抑える設計である。
着座後は、所定の向き、傾き、深さを満たすかを判定する。条件を満たさない場合に一つ前の位置合わせ段階へ戻す処理も、提案の一部である。
従来手法との違い
論文が比較対象とする従来の魚雷型水中機と比べ、円盤型のAUHには、水平移動を小さく保ちながら垂直に降りる制御が求められる。著者らは、遠距離の帰還に音響・慣性誘導を使い、その測位誤差が問題になる最終降下では光学誘導を使う。
論文の誘導方式の比較表では、音響・慣性方式の精度はメートル単位とされる。一方、別方式との着座成功率や所要時間を同条件で比べた結果は、確認できた本文の範囲では示されていない。
実験結果
著者らは、直径45メートル、水深6メートルの池で試験した。示された代表的な3航跡では、いずれも20メートル以上離れた地点からドックの照明範囲に入った。1航跡は一時的に照明範囲を外れたが、音響・慣性誘導で復帰した。降下時の記録には、高度4.8、3.2、0.2メートル付近での位置合わせが示される。
南シナ海の代表例について、著者らは約12メートル離れた地点から接近し、約13分でドック中央に着座したと報告する。確認できた本文の範囲では、全試行回数、成功率の数値、比較方式との同条件での成績は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：海底設備を巡回するAUHの帰還口で、この段階制御を試す。入力にはドックの位置と向き、音響測位、慣性・速度計測、深度・高度、ドックの光を撮る単眼カメラ画像を用い、出力を移動・降下指令と着座判定とする。
適用時には、対象ドックの形状、照明、カメラの取付位置に合わせて座標変換と判定閾値を調整する。本文は教師あり学習方式を示していないため、訓練用画像や教師ラベルを必須とはしない。ただし、光点を識別できる画像記録は現場で確認する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象ドックの中心と向きの基準値を定め、USBL、IMU、DVL、深度・高度計、単眼カメラの時刻付き記録を集める。画像ではドック照明の光点を確認し、カメラの取付位置に合わせて座標変換と閾値を調整する。本文の制御方式に教師ラベル付き訓練データは要らない。
小規模試験では、音響・慣性誘導による接近を比較基準とする。同じ開始距離と環境条件で光学誘導を加えた試行も行い、ドック中心からの水平誤差、向きと深さの誤差、着座所要時間、再試行回数を記録する。
限界と課題
著者らは、ドックへの着座は実現したものの、所要時間が長く成功率も低いと述べ、より速く正確に応答する運動制御を今後の課題としている。確認できた本文の範囲では、全試行回数と成功率の数値が示されず、改善幅は算出できない。
編集上の検証事項は、濁りや流れが変わったときの光点検出、測位誤差、位置合わせの再試行時間である。池と南シナ海で示された着座例だけでは、異なるドック形状や海域での成功率は判断できない。
出典
元のタイトル・要旨を確認する（英語）
Control System Design and Experiments for Autonomous Underwater Helicopter Docking Procedure Based on Acoustic-inertial-optical Guidance
A control system structure for the underwater docking procedure of an Autonomous Underwater Helicopter (AUH) is proposed in this paper, which utilizes acoustic-inertial-optical guidance. Unlike conventional Autonomous Underwater Vehicles (AUVs), the maneuverability requirements for AUHs are more stringent during the docking procedure, requiring it to remain stationary or have minimal horizontal movement while moving vertically. The docking procedure is divided into two stages: Homing and Landing, each stage utilizing different guidance methods. Additionally, a segmented aligning strategy operating at various altitudes and a linear velocity decision are both adopted in Landing stage. Due to the unique structure of the Subsea Docking System (SDS), the AUH is required to dock onto the SDS in a fixed orientation with specific attitude and altitude. Therefore, a particular criterion is proposed to determine whether the AUH has successfully docked onto the SDS. Furthermore, the effectiveness and robustness of the proposed control method in AUH's docking procedure are demonstrated through pool experiments and sea trials.
