後脚で跳び、尾で体を支えるカンガルー型ロボットの設計
Design Method of a Kangaroo Robot with High Power Legs and an Articulated Soft Tail
Design Method of a Kangaroo Robot with High Power Legs and an Articulated Soft Tailの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

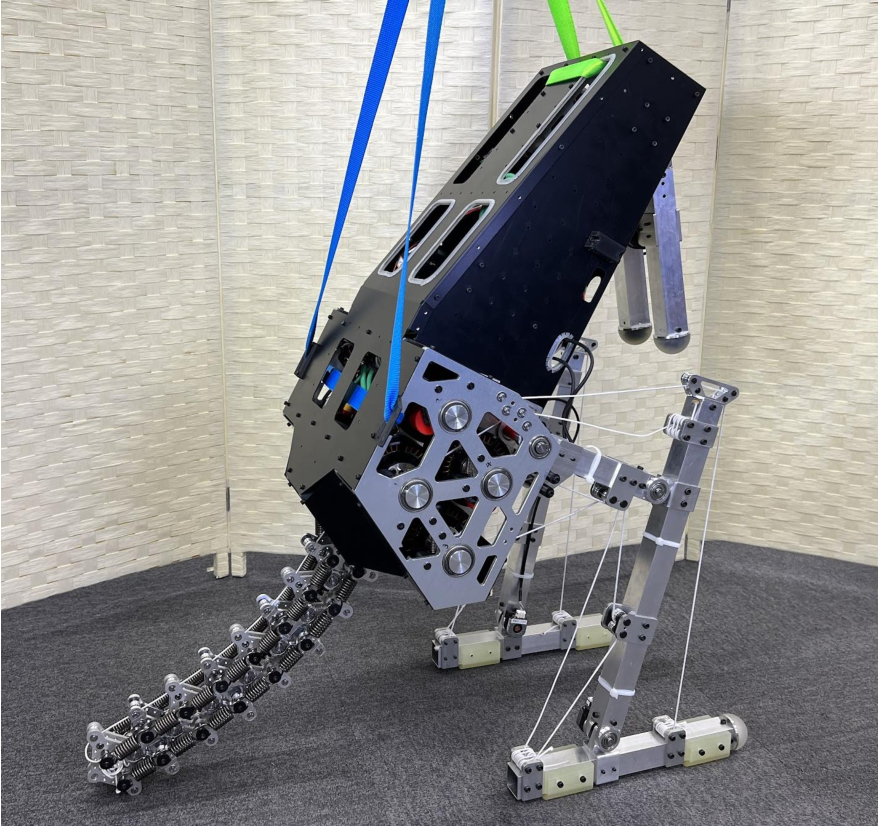

Fig. 1: Overview of the kangaroo robot.
概要
- 跳躍軌道の解析と動力学シミュレーションを用いて後脚のワイヤ配置を決め、８関節の尾を上下２本のワイヤとばねで駆動した。
- ベルトで胴体を支えた脚のみの試験では足裏の離地を確認し、台に胴体を固定した尾のみの試験では張力による屈曲を確認した。
- 脚と尾を組み合わせた試験も吊り具で支えた条件で行われ、無支持の連続跳躍は示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Design Method of a Kangaroo Robot with High Power Legs and an Articulated Soft Tailの仕組み
- 01カンガルーの筋骨格
- 02脚の跳躍軌道解析
- 03配置の動力学計算
- 04脚と尾の実機動作
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、カンガルーの後脚で跳び、柔らかい尾でも体を支える構造をロボットに移す。筋骨格とは骨、関節、筋肉の配置を指す。生物の多数の筋肉をそのまま機械に置き換えるのは難しく、実装できる数の駆動部へ整理する必要がある。
跳躍には大きな力が要る一方、脚や尾にモーターを載せると動かす部分が重くなる。著者らは必要な力、モーターの数と重さ、尾の柔軟さを合わせて検討した。
手法
脚は片脚を３つの回転関節と４本の筋に簡略化する。想定した跳躍軌道から逆動力学、つまり動きに必要な関節の力を逆算する方法でトルクを求め、各ワイヤに必要な張力へ換算する。例えば、ほぼ力を出さないワイヤが見つかった配置を見直し、力を加えた機体の動きを計算する動力学シミュレーションで跳躍を確かめる。
尾には８つの関節を連ね、上下２本のワイヤと各関節のばねを設ける。ワイヤの張力差で尾を上下に曲げ、張力が近いときは形を大きく変えずに硬さを調整する。モーターは胴体に置き、巻き取ったワイヤで脚と尾へ力を伝える。実機で確かめる出力は、後脚の跳躍、尾の屈曲、脚と尾による体の支持である。
新規性
著者らが提案するのは、カンガルーの筋骨格を参考に、跳躍用の後脚と体を支える多関節の尾を実物大の機体として設計する手順である。脚のワイヤ配置を軌道解析と動力学シミュレーションで検討し、尾には関節ごとのばねを組み合わせた。
ワイヤを巻き取るモーターを胴体に置き、脚と尾の質量を抑える構成も含む。確認できた本文の範囲では、提案の中心は機械構造と駆動方式であり、AIによる自律制御の成果は示されていない。
従来手法との違い
著者らは先行例として、アキレス腱に蓄えたエネルギーで跳ぶBionicKangarooや、脚と尾を使って跳ぶカンガルー型ロボットを挙げる。本研究は、強い後脚と体を支える多関節の尾を、実物大の機体にまとめる課題を扱う。
設計時の軌道解析では、当初の脚の筋配置で４本中１本がほぼ働かず、残る３本の最大張力は約600～800 Nだった。配置を変えた跳躍シミュレーションでは４本が働き、最大張力は450 Nだった。解析とシミュレーションは条件が異なり、先行機との性能比較でもない。
実験結果
著者らは脚のみ、尾のみ、脚と尾の組み合わせを実機で試した。脚のみの単発跳躍では胴体をベルトで支え、尾は駆動しなかった。最大指定張力145 Nでは腰部が10 cm上がり、足裏は地面から３ cm離れた。同じ関節トルク設定で最大指定張力を190 Nにした試行では、胴体が約15 cm上がったと報告する。
尾のみの試験では胴体を台に固定し、上下の張力による屈曲と硬さの変化を調べた。組み合わせ試験は胴体を２本のベルトで吊った倒立姿勢で行い、跳躍後に尾へ荷重を移す動きを示した。支持条件が異なる動作確認であり、確認できた本文の範囲では試行回数や着地衝撃の定量値は分からない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内のロボット実験で、跳躍後に尾へ荷重を移す動作を調べる。入力は後脚の関節トルク指令と尾のワイヤ張力指令、出力は胴体の動きと着地後の尾の曲がり方の記録とする。吊り具で支え、跳躍から着地までを観察する想定である。
これは学習を伴わない制御試験なので、学習用の元データや教師ラベルは要らない。計測には関節角度、モーター電流、胴体の動きを記録するセンサーを用意し、対象機の質量と尾のばねに合わせて指令を調整する。有効性はこの用途で別途確かめる必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ吊り具と開始姿勢で、着地後に尾へ荷重を移す試行を行う。尾へ荷重を移さず吊り具で胴体を受ける試行を基準とし、脚のトルク指令と支持条件を記録する。腰の上昇量、足裏の離地、着地後の胴体の揺れを比べる。
学習用の元データと教師ラベルは不要で、各試行の計測記録を残す。関節角度、モーター電流、胴体の動きを測るセンサーを用い、尾のばねと張力指令を対象機に合わせて調整する。左右の脚の張力差、尾の曲がり方、反復試行でのばらつきも確認する。
限界と課題
著者らは、実機の尾がシミュレーションよりやや弾性に乏しいと報告する。関節角度によってばねの力の効き方が変わり、大きく曲がるとその力が弱まるという。脚のみの強い跳躍では、離地時の衝撃に伴う回路信号の遅れで左右の張力差が続き、機体が右へ回転した。
編集上の検証事項は、吊り具による支持を減らしても姿勢を保てるか、反復着地で尾が安定して荷重を受けられるかである。確認できた本文の範囲では、無支持の連続跳躍や長時間運用の結果は示されていない。
