水中写真から物体の表面を復元するUW-SDF：輪郭・奥行き・面の向きを併用
UW-SDF
UW-SDFの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

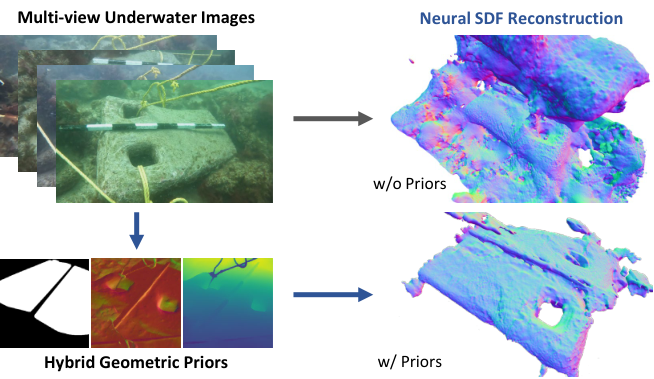

Fig. 1: Underwater object reconstruction. Given multi-view underwater images taken by an optical camera mounted on an underwater vehicle, our UW-SDF reconstructs the target object leveraging neural SDF with hybrid 2D and 3D geometric priors.
概要
- 多視点の水中写真から、輪郭・奥行き・表面の向きを手掛かりに三次元表面を復元する。
- 模擬水中データDTU-Waterで、表面距離指標の平均は2.01と報告された。
- 実用時は撮影の見え方、カメラ位置、輪郭分割の誤りが形状に与える影響を確認したい。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、UW-SDFの仕組み
- 01水中の多視点写真
- 02画像補正と対象分割
- 03輪郭・奥行きで学習
- 04三次元表面
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
UW-SDFは、水中の物体を異なる方向から撮った写真から三次元の表面を復元する。海中の地図作成や点検では形が重要だが、水中では光が吸収・散乱され、写真がぼけたり色が変わったりする。
複数センサーによる計測はデータ収集が難しい場合がある。カメラ画像を使う方法でも、見える角度が少ない対象や模様の乏しい面では、写真の色だけを手掛かりに形を決めにくい。
手法
入力は水中物体の複数視点の写真とカメラ位置である。まず写真を補正し、代表画像に付けた対象の輪郭を手掛かりに、SAMという画像内の領域を切り出すモデルで他の画像も分割する。対象だけを示す前景マスクを使い、背景が形の推定を乱すのを抑える。
続いて各写真から奥行きと面の向きを推定し、写真の色、前景マスクとともに学習の制約にする。形はSDF、つまり空間の各点から物体表面までの距離を符号付きで表す関数で記述する。例えば周囲から撮った岩状の対象について、この関数の距離がゼロになる位置を表面として取り出す。
新規性
UW-SDFは、水中の複数画像から物体表面を学習する際、画像の色だけでなく、対象の輪郭、推定した奥行き、表面の向きを制約として組み合わせる。著者らは、この組み合わせが水中画像の不鮮明さを補うと主張する。
少数の代表画像に付けた対象の印を、SAMを使って他の視点にも広げる分割方法を含む。これにより、各画像で同じ対象を切り出す作業を減らす設計である。
従来手法との違い
従来の水中計測には、音響センサーやレーザーなど複数のセンサーを使う方法がある。画像からの神経表現には、新しい視点の画像を作る研究もあるが、UW-SDFは物体の三次元表面を出す課題に焦点を当てる。
著者らはシミュレーションデータでNeuS、MonoSDF、UNISURFと表面の距離を比較した。ただし、提示された数値はこの条件での比較であり、水質や撮影方法が違う現場での優劣を直接示さない。
実験結果
著者らは模擬水中画像のDTU-Waterと、実水中画像のDRUVA、UW-3Dを使った。DTU-Waterでは、復元点から正解表面までの平均距離をAcc、正解表面から復元点までの平均距離をCompとし、小さい値ほど良い指標で比較した。
掲載された表ではUW-SDFのAccは2.04、Compは1.97、両者の平均は2.01。比較対象のうちUNISURFの平均は4.07だった。著者らはRTX3090で300視点を2万回更新する復元に約60分と報告する。実水中データの掲載部分は主に見た目の比較である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：水中の人工物を複数の方向から撮った写真を入力し、点検記録に添える三次元の表面モデルを作る。担当者は少数の代表写真で対象範囲を指定し、生成したモデルの欠けやゆがみを元写真と見比べる。
出力には、写真で十分に見えなかった面を識別できる確認欄を付ける。モデルを寸法測定に使うかどうかは、既知寸法との照合結果を得てから判断する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：形と寸法が別の方法で確認できる水中対象を一つ選び、周囲からの写真とカメラ位置をそろえる。同じ写真を使い、提案法と、輪郭・奥行きの制約を外した構成を比較する。
表面までの距離、見えていない面の欠け、処理時間を記録する。代表画像の輪郭指定を変えて再実行し、分割の違いが最終形状に及ぼす影響も測る。
限界と課題
著者らは、水中での光の吸収・散乱によるぼけや色の変化、視点不足、模様の少ない面が復元を難しくすると説明する。提案法も撮影画像、カメラ位置、推定した輪郭や奥行きの質に依存する構成である。
編集上の確認課題は、濁りや遮蔽が強い対象で表面がどの程度欠けるか、推定奥行きの誤りが形状にどう伝わるかである。提示された計算時間と距離指標だけでは、現場の寸法精度は判断できない。
出典
元のタイトル・要旨を確認する（英語）
UW-SDF: Exploiting Hybrid Geometric Priors for Neural SDF Reconstruction from Underwater Multi-view Monocular Images
Due to the unique characteristics of underwater environments, accurate 3D reconstruction of underwater objects poses a challenging problem in tasks such as underwater exploration and mapping. Traditional methods that rely on multiple sensor data for 3D reconstruction are time-consuming and face challenges in data acquisition in underwater scenarios. We propose UW-SDF, a framework for reconstructing target objects from multi-view underwater images based on neural SDF. We introduce hybrid geometric priors to optimize the reconstruction process, markedly enhancing the quality and efficiency of neural SDF reconstruction. Additionally, to address the challenge of segmentation consistency in multi-view images, we propose a novel few-shot multi-view target segmentation strategy using the general-purpose segmentation model (SAM), enabling rapid automatic segmentation of unseen objects. Through extensive qualitative and quantitative experiments on diverse datasets, we demonstrate that our proposed method outperforms the traditional underwater 3D reconstruction method and other neural rendering approaches in the field of underwater 3D reconstruction.
