超音波検査の遠隔指導で、現地の人の動きと接触力を専門家へ返す方法
Mixed Reality Bilateral Human Teleoperation
Mixed Reality Bilateral Human Teleoperationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

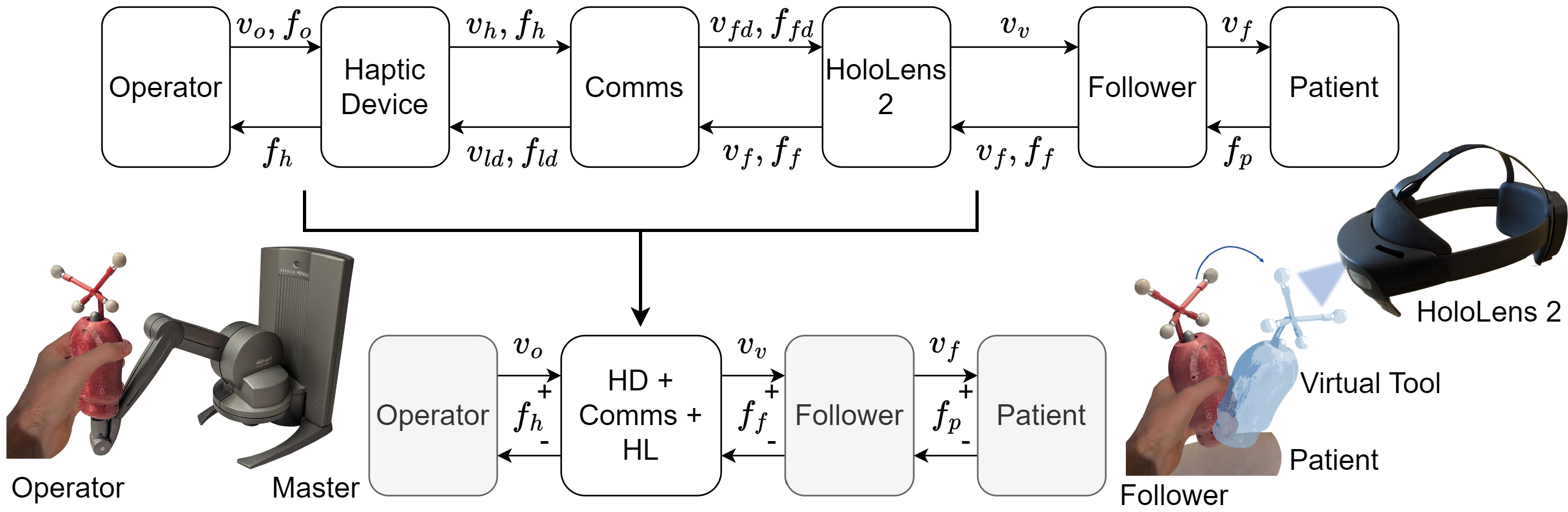

Fig. 1: Conceptual overview of the teleoperation system. The gray boxes of operator, follower, and patient have to be modeled while the haptic device, communications, and HoloLens 2 represent the part of the system we can directly control.
概要
- 専門家の操作を現地の仮想プローブに表示し、現地担当者が実物の超音波プローブで追従する双方向の遠隔指導を分析した。
- 著者らは、200 ms未満の通信遅延では3チャネル方式、大きな遅延では現地側への位置・力のフィードバックを伴うモデル介在方式が有望だと報告する。
- モデルは一次元で患者の静止と一定の接触特性を仮定しており、実機試験は限定的である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Mixed Reality Bilateral Human Teleoperationの仕組み
- 01専門家の手元操作
- 02仮想プローブ表示
- 03現地担当者が追従
- 04位置と力を計測
- 05専門家へ力を返す
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
超音波検査では、プローブを置く位置と向きだけでなく、押す力も画像の取得に関わる。現地担当者に経験が乏しい場合、映像と音声による遠隔指導だけでは細かな操作を伝えにくい。ロボットによる遠隔検査には設置や維持の負担がある。
この研究では、現地の人が複合現実の仮想プローブを見て、実物を動かす。専門家へ接触力も返す双方向の仕組みを使うため、人の追従と通信の遅れが操作の揺れや動き・力の伝達にどう影響するかが問題となる。
手法
専門家が手元の力を返せる装置を動かすと、その操作が現地の複合現実ヘッドセットに仮想プローブとして表示される。現地担当者は実物の超音波プローブを表示に合わせる。実物の位置・向きと接触力を測り、超音波画像と現地映像を専門家へ送り、測った力を手元に返せる。
著者らは過去に測った11人の追従動作から、人が表示に反応する速さを数式モデルにした。これに専門家の手元、患者との接触、通信遅延を組み合わせて制御方式を調べた。例えば実物が目標位置からずれた場合、位置ずれを仮想プローブの表示に戻す方式を示している。
新規性
著者らは、遠隔操作で通常はロボットが担う側を、複合現実の表示に従う人に置き換え、双方向の操作を数式モデルで分析した。人の追従の遅れをモデルに含め、通信遅延があるときの安定性と透明性を調べている。
透明性とは、両側の動きと力がどれだけ一致するかを指す。先行研究で測った人の追従データを使い、制御方式を比較して実機でも限定的に試した点が本論文の主張である。
従来手法との違い
位置を返す方式は現地側の力センサーを必要としない。ただし、人の追従と通信が遅れるため、専門家には動きを妨げる力が返りやすい。著者らはこの方式を一度試し、操作性が非常に悪いとして退けた。
現地で測った力を返す方式では、患者との接触を専門家の手に伝えられる。一方、追従の遅れによる揺れや、実物と仮想プローブの位置ずれが残る。本文は、現地の位置ずれを仮想プローブの表示に戻して補正する方式も説明している。
実験結果
著者らは先行研究で得た協力者11人の追従データをモデル作成に使い、シミュレーションと限定的な実機試験を行った。本文は、現地の動きに対するモデルの適合値を平均二乗誤差（MSE）0.67 mmと記す。ただし、MSEに長さの単位を付けた表記の解釈には注意が要る。
著者らは、通信遅延が200 ms未満なら3チャネル方式で安定性と透明性を両立でき、大きな遅延では現地側に位置・力のフィードバックを置くモデル介在方式が有望だと報告する。確認できた本文の範囲では、実機試験の人数、方式別の測定値、ばらつきは確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：地域の診療所で、専門家が現地担当者による超音波プローブの操作を遠隔で導く。担当者は複合現実の仮想プローブに実物を合わせ、専門家は超音波画像、現地映像、手元に返る力を見ながら指示する。改善を保証する用途提案ではない。
入力には、専門家の操作位置、現地プローブの位置・向きと接触力、画像・映像が要る。学習用の正解ラベルは本文の方式では示されていないが、担当者の追従を測るデータを集め、現地の人に合うモデルと制御設定を検討する必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず模擬的な接触面で同じ追従課題を行い、映像による指示を基準にする。仮想プローブ表示と力の返送を加えた条件で、目標と実物の位置ずれ、接触力、操作の揺れ、通信遅延を測る。患者への適用はこの検証の対象に含めない。
専門家の操作入力、現地プローブの位置・向きと力を測るセンサー、画像・映像の取得手段が必要になる。本文は学習用の正解ラベルを求める方式を示していない。担当者ごとの追従データを記録してモデルを合わせ、遅延条件を変えて設定後の安定性と操作性を確かめる。
限界と課題
著者らのモデルは一次元の線形系で、患者が動かず、接触特性が一定であると仮定する。分析には、専門家が見る画像・映像や双方の会話を含めていない。著者ら自身、実機と協力者による試験は限定的で、全方式を網羅した分析ではないと述べる。
編集上の検証事項は、担当者や検査部位が変わったときの追従、通信遅延が変動するときの操作性、映像と力の提示の時間差である。大きな遅延向けの方式についても、確認できた本文の範囲では条件別の実測値を確認できない。
出典
元のタイトル・要旨を確認する（英語）
Stability and Transparency in Mixed Reality Bilateral Human Teleoperation
Recent work introduced the concept of human teleoperation (HT), where the remote robot typically considered in conventional bilateral teleoperation is replaced by a novice person wearing a mixed reality head mounted display and tracking the motion of a virtual tool controlled by an expert. HT has advantages in cost, complexity, and patient acceptance for telemedicine in low-resource communities or remote locations. However, the stability, transparency, and performance of bilateral HT are unexplored. In this paper, we therefore develop a mathematical model and simulation of the HT system using test data. We then analyze various control architectures with this model and implement them with the HT system to find the achievable performance, investigate stability, and determine the most promising teleoperation scheme in the presence of time delays. We show that instability in HT, while not destructive or dangerous, makes the system impossible to use. However, stable and transparent teleoperation are possible with small time delays (<200 ms) through 3-channel teleoperation, or with large time delays through model-mediated teleoperation with local pose and force feedback for the novice.
