24×32画素の熱画像から方位角の回転速度を推定する
Rotational Odometry using Ultra Low Resolution Thermal Cameras
Rotational Odometry using Ultra Low Resolution Thermal Camerasの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

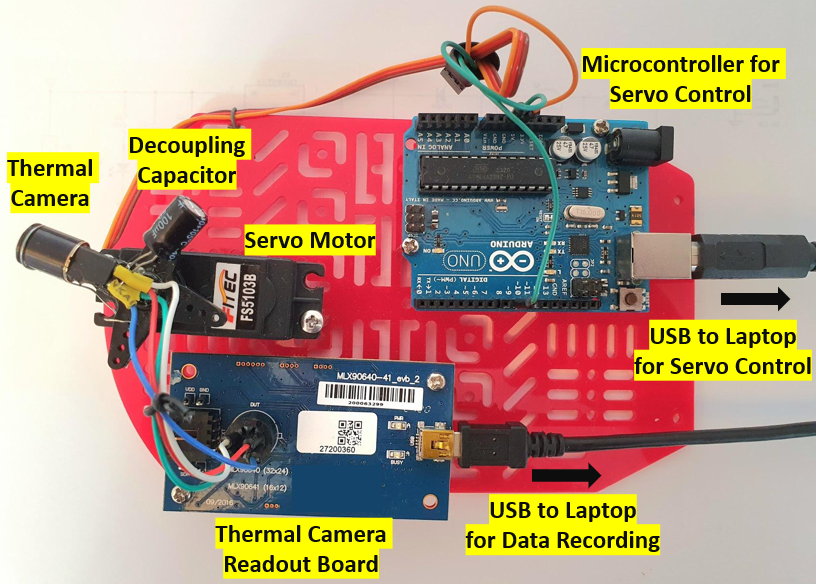

Figure 1: Data acquisition setup. The 24 × 32 24\times 32 thermal camera is connected to a readout board which translates its I2C interface to a serial interface via USB. A 100 μ 100\mu F decoupling capacitor is used for providing a stable power supply to the thermal camera. The thermal camera is mounted on top of a servo motor controlled by a micro-controller via serial interface over USB. This setup enables the acquisition of thermal camera data while rotating the camera at precisely-controlled speeds.
概要
- 24×32画素の連続する熱画像から、CNNで方位角方向の回転速度を推定する。
- 庭園の収集回を独立したテスト対象にした6回の評価では、入力3枚・元の解像度でMSE中央値が0.005だった。
- 実機への適用には、現場の熱画像と同期した回転速度ラベルを使い、並進移動や振動を含む条件で検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Rotational Odometry using Ultra Low Resolution Thermal Camerasの仕組み
- 0124×32熱画像の連続列
- 02畳み込みで特徴抽出
- 03全結合層で数値化
- 04方位角の回転速度
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、熱画像からカメラの方位角方向の回転速度を推定する。移動機器では、自分の動きを知るために慣性計測装置（IMU）が使われるが、その測定値を時間に沿って積み重ねると誤差が増え得る。画像を組み合わせる方法にも、暗所での撮影という課題がある。
著者は、照明条件の影響を受けにくい熱カメラに着目した。高解像度の熱カメラよりセンサー費用を抑えられるとして、24×32画素の画像でも回転速度を読み取れるか調べている。
手法
学習データは、熱カメラを回転台に載せ、制御した方位角の回転速度と画像を対応付けて集める。推定時には連続する複数枚の熱画像を入力し、回転速度を一つの数値で出力する。例えば、旋回中に撮った画像列から、その時点の回転の速さを求める処理である。
推定器は畳み込みニューラルネットワーク（CNN）で、画像の局所的な模様を拾う層、情報を間引く層、数値にまとめる層を通す。学習には、予測と正解の差が大きい例を重く扱う逆Huber損失を用いた。実験では入力枚数を変え、隣接画素の平均化で画像を粗くした場合も調べた。
新規性
著者が新規性として挙げるのは、24×32画素の熱カメラによる回転オドメトリの検討である。オドメトリとは、センサーの観測から機体の動きを推定することを指す。
回転速度のラベルを付けたデータを収集し、連続画像の枚数と解像度が推定誤差に与える影響を調べた。データセットも公開しているが、今回推定したのは方位角方向の回転速度に限られる。
従来手法との違い
実験の主な比較は、同じCNNに与える熱画像の条件を変えたものだ。連続画像を2～7枚に変えた結果、著者らの6回の評価では3枚のときにテスト時の平均二乗誤差が最も低かった。隣接画素を平均して解像度を下げると、誤差は増えた。
学習時の損失関数については、逆Huber損失が通常の平均二乗誤差損失より高いテスト精度につながったと著者は述べるが、比較数値は示していない。RGBカメラや高解像度熱カメラとの推定精度の直接比較も示されていない。
実験結果
著者は実験室、食事場所、台所、屋外庭園の4環境で計18回収集し、熱画像51,561枚を得た。撮影速度は毎秒8枚、設定した回転速度は正負両方向の毎秒20～200度である。庭園での6回の収集を一つずつ独立したテスト対象にし、残りのデータで学習する評価を6回行った。
指標はテスト時の平均二乗誤差（MSE）である。著者によれば、入力2～7枚の比較では3枚が最良で、3枚かつ元の解像度でのMSE中央値は0.005だった。著者はその平方根に相当する誤差を毎秒0.071度と記している。解像度を下げるとMSEは増えたが、その条件ごとの数値は確認できた本文の範囲では示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：暗い屋内を巡回するロボットで、旋回中の回転速度を補助的に記録する。機体に固定した熱カメラの連続画像を入力し、推定した方位角方向の回転速度を時刻とともに出力する。既存の慣性計測装置の記録と並べて確認する運用を想定する。
必要なのは、対象の通路と旋回条件で撮った熱画像、および時刻を合わせた回転速度の正解ラベルである。撮影間隔と取り付け方を決め、現場データに合わせてモデルを学習または調整する。実機での精度向上を示す結果ではない。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象ロボットに熱カメラを固定し、運用する通路と旋回速度を含む連続画像を集める。同時に回転速度の正解ラベルを記録して時刻を合わせ、走行回を分けて学習用と評価用にする。取り付け方と撮影間隔を固定したうえで、現場データを使ってモデルを調整する。
比較基準には既存の慣性計測装置による回転速度を置く。正解ラベルに対するMSEを双方で測り、旋回方向や場所ごとの誤差も確認する。入力3枚と元の解像度から始め、枚数や解像度を変えた際の誤差と処理時間を記録する。
限界と課題
著者らの試験では、熱画像の解像度を下げるほどテスト時の平均二乗誤差が増え、入力画像も3枚より増やせば常に良くなるわけではなかった。報告された推定対象は方位角方向の回転速度であり、位置や並進速度の推定結果は示されていない。
編集上の検証事項：収集時はカメラを回転台で制御している。並進移動や振動を伴う実機、観測対象の温度分布が変わる場所でも同じ精度が得られるかは、現場の画像と同期した正解ラベルを使って別に確かめる必要がある。
