部分観測と物理式からロボットの接触圧を推定する手法
Neural Inverse Source Problems
Neural Inverse Source Problemsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

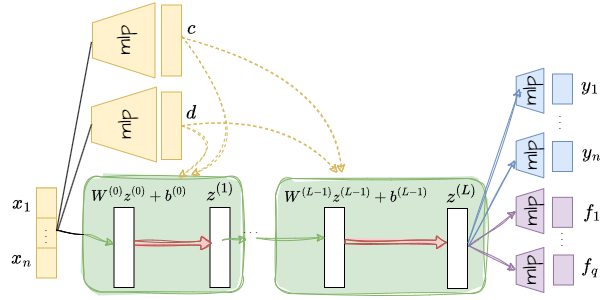

Figure 1: Modified MLP with L 𝐿 L italic_L layers. Green arrows indicate fully connected layers, and red arrows indicate operations between the fully connected layer output, 𝒂 𝒂 \bm{a} bold_italic_a , and 𝒃 𝒃 \bm{b} bold_italic_b . L 𝐿 L italic_L is the number of the green box module (Eq. 5 ) from the input x 𝑥 x italic_x to the output Ψ θ ( 𝒙 ) = ( 𝒚 ( 𝒙 ) , 𝒇 ( 𝒙 ) ) subscript Ψ 𝜃 𝒙 𝒚 𝒙 𝒇 𝒙 \Psi_{\theta}(\bm{x})=(\bm{y}(\bm{x}),\bm{f}(\bm{x})) roman_Ψ start_POSTSUBSCRIPT italic_θ end_POSTSUBSCRIPT ( bold_italic_x ) = ( bold_italic_y ( bold_italic_x ) , bold_italic_f ( bold_italic_x ) ) .
概要
- 座標から全状態と外力の分布を予測し、部分観測、物理方程式、境界・接触条件に合うよう学習する。
- 著者らは三つの課題で検証したと述べ、記載された実物のスポンジ課題には20例の部分観測を用いている。
- 確認できた本文の範囲では定量結果と比較表がなく、接触圧の実用精度は別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Neural Inverse Source Problemsの仕組み
- 01座標と部分観測
- 02状態と外力を予測
- 03物理式と制約で学習
- 04全状態と外力分布
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボットが物体を押すとき、手首で力を測れても、物体表面のどこにどの程度の力がかかったかは直接分からないことがある。変形も一部しか見えなければ、接触状態と見えない部分の形を同時に推定する必要がある。
既知の物理法則と観測結果から、原因となる外力を求める課題を逆外力問題という。観測が少なくノイズを含むと、異なる外力が似た観測を生み得るため、接触圧の分布を確かめることが難しくなる。
手法
空間や時刻の座標を入力し、ネットワークがその場所の状態と外力を予測する。物理情報付きニューラルネットワークとは、観測値とのずれだけでなく、既知の物理式からのずれも小さくする学習方法だ。著者らは境界条件や接触条件も損失に加え、入力と出力の尺度をそろえて学習する。損失は予測が条件からどれほど外れたかを示す値である。
スポンジの例では、変形前の各位置、部分的に観測した表面の点群、手首で測った力とトルクを使う。ネットワークは物体全体の変形と表面の接触圧を予測し、材料の弾性と力のつり合い、押す向きの接触力などの条件に合うよう調整する。こうして観測されていない位置にも推定値を与える。
新規性
著者らの主張する前進は、物理情報付きニューラルネットワークを使い、部分的でノイズを含む観測から、観測されない状態と位置・時刻によって変わる外力を同時に推定する点にある。
既知の微分方程式に加え、境界条件や接触の制約を学習に組み込む。扱う対象は物体内部の一定の係数だけではなく、外から作用する力の分布である。
従来手法との違い
著者らが挙げる有限要素法は、対象を小さな領域に分けて方程式を解く方法だ。提案法は座標から状態と外力を表し、複雑な領域分割を要しない構成として説明される。方程式や制約ごとに異なる扱いが必要になるという従来法の課題にも対応を図る。
学習データから外力の傾向を覚える手法について、著者らはデータの多様性と品質への依存を指摘する。提案法は既知の物理式を学習条件に加えるが、確認できた本文の範囲では、これらの手法との精度や計算時間の数値比較は示されていない。
実験結果
著者らは、シミュレーションと実物を含む三つの逆外力問題で検証したと述べる。記載された台車付き二重振り子の課題では、初期条件が異なる24例を各データセットに含め、観測ノイズなし、および正規分布によるノイズ設定0.01と0.03を扱う。各例は0〜4秒を毎秒50回観測し、時刻数は200と記されている。
実物の接触課題では、部分的でノイズを含むスポンジ表面の点群と手首の力・トルクからなる20例を選んでいる。著者らは学習時に点群同士のずれを測るChamfer距離やL2ノルムなども扱うと述べる。確認できた本文の範囲では、各課題の定量結果、比較表、第三の実験条件の詳細は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案。ロボットがスポンジ状の部材を形状の分からない台に押し当てる作業で、接触圧が集中する場所を調べる。入力には変形前の形状、材料特性、部分的な表面の点群、手首で測る力とトルク、力学方程式を用意する。点群は表面位置を点の集まりで表したデータである。
各観測を対応付けてモデルを対象に合わせて調整し、推定された変形場と接触圧分布を作業者に示す。外力の正解ラベルは学習に必須とはされていないが、この用途の妥当性を確かめるには別途、接触位置や荷重を測れる試行が必要になる。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案。まず材質と変形前形状が分かる柔らかい対象を一つ選び、表面の部分的な点群と手首の力・トルクを対応する時点で収集する。学習入力にはこれらの観測、材料特性、境界条件を用い、接触圧の正解ラベルは前提にしない。評価用には接触位置と荷重を別に測れる試行を確保する。
対象の寸法と観測値の尺度をそろえ、物理式と制約を設定して学習する。比較基準には本文が挙げる有限要素法と最適化の組み合わせを置き、同じ保留試行で接触位置と荷重の誤差を測る。観測点を減らす条件とノイズを加える条件も設け、誤差の変化を確認する。
限界と課題
著者らは、柔らかい物体の接触を、部分的でノイズを含む観測から解く難しい逆問題として扱う。記載されたスポンジの設定では、立方体の四つの側面に接触がないと簡略化している。この条件から外れた接触への適用結果は、確認できた本文の範囲では分からない。
編集上の検証事項は、材質や形状が変わる場合、複数箇所で接触する場合、観測点の欠落や計測誤差が増える場合の推定精度である。確認できた本文の範囲では定量結果の表、処理時間、第三の実験の詳細を確認できず、運用時の精度は判断できない。
出典
元のタイトル・要旨を確認する（英語）
Neural Inverse Source Problems
Reconstructing unknown external source functions is an important perception capability for a large range of robotics domains including manipulation, aerial, and underwater robotics. In this work, we propose a Physics-Informed Neural Network (PINN [1]) based approach for solving the inverse source problems in robotics, jointly identifying unknown source functions and the complete state of a system given partial and noisy observations. Our approach demonstrates several advantages over prior works (Finite Element Methods (FEM) and data-driven approaches): it offers flexibility in integrating diverse constraints and boundary conditions; eliminates the need for complex discretizations (e.g., meshing); easily accommodates gradients from real measurements; and does not limit performance based on the diversity and quality of training data. We validate our method across three simulation and real-world scenarios involving up to 4th order partial differential equations (PDEs), constraints such as Signorini and Dirichlet, and various regression losses including Chamfer distance and L2 norm.
