水上艇の観測誤差を考慮し、故障の箇所と程度を絞り込む推定法
Set-Membership Estimation for Fault Diagnosis of Nonlinear Systems
Set-Membership Estimation for Fault Diagnosis of Nonlinear Systemsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

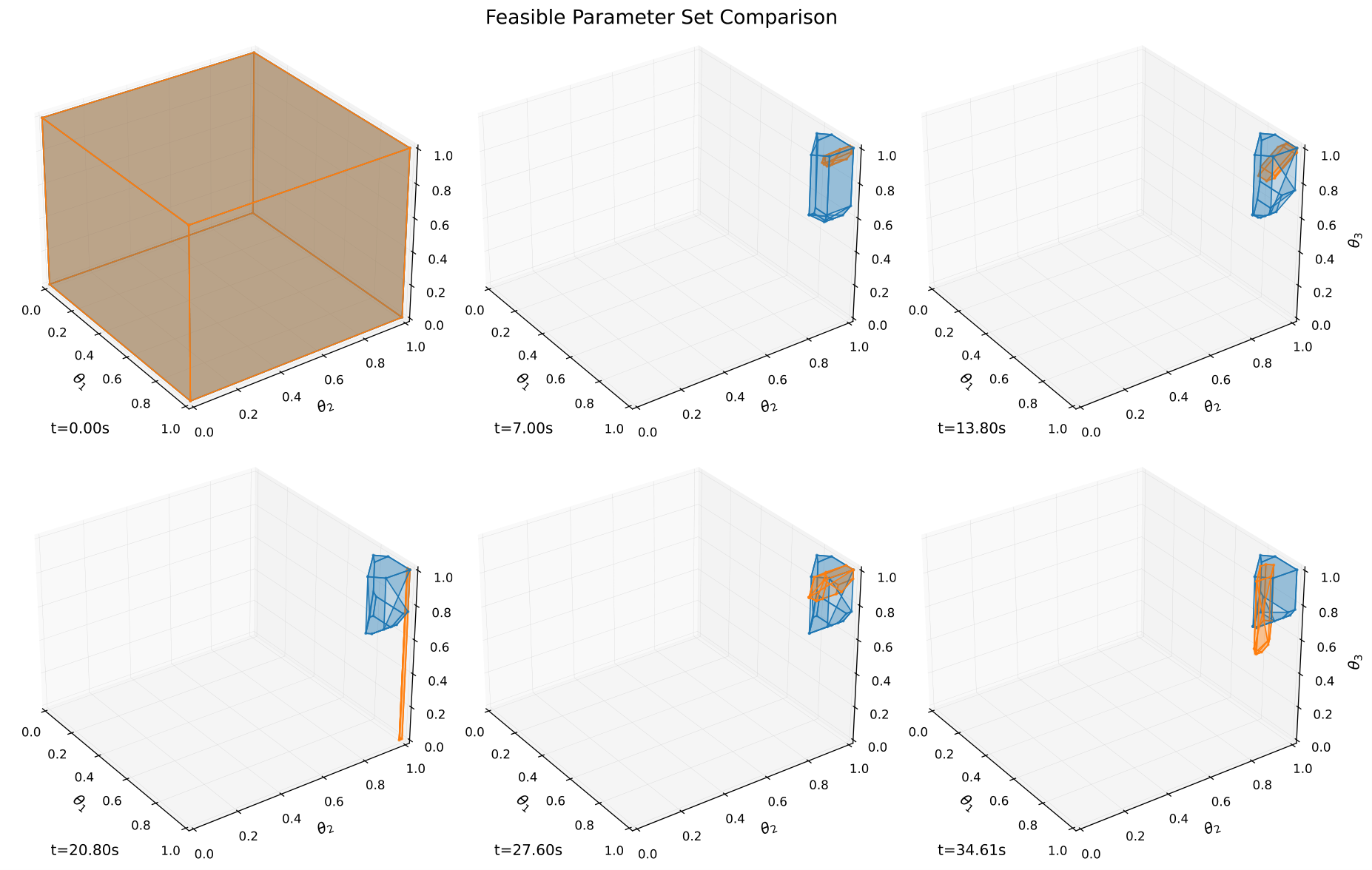

Fig. 5: Evolution of the FPS in healthy conditions. In blue, the FPS considers measurement noise, converging towards the “healthy" region. In contrast, the orange FPS, which neglects noise, becomes infeasible multiple times and fails to converge uniformly.
概要
- 外乱と観測ノイズの既知の上限を使い、観測と両立する故障パラメータの集合を逐次更新する。
- 候補集合を多面体で囲み、入力から値を区別しにくい場合には推定値の正則化を調整する。
- 著者らは水上艇の経路追従と衝突回避のシミュレーションを報告するが、確認できた本文には定量的な評価結果がない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Set-Membership Estimation for Fault Diagnosis of Nonlinear Systemsの仕組み
- 01操作指令と状態観測
- 02状態変化の範囲計算
- 03故障候補集合の更新
- 04故障の判定と推定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
水上艇などの移動ロボットでは、部品の故障により、運動モデルが予測する動きと実際の動きがずれる。故障の有無に加え、どの成分がどの程度損なわれたかを推定できれば、点検や運航判断に使える。
一方、外乱や測定ノイズもずれを生む。著者らは、これらの大きさに既知の上限があるという条件で、観測と両立する故障の値を継続して絞る方法を扱う。
手法
集合所属推定とは、誤差の確率分布を仮定せず、既知の上限内で観測と矛盾しない値を集合として残す方法である。例えば水上艇では、前時点の指令と前後の全状態の観測値から、まず観測ノイズを含む真の状態の範囲を作る。区間演算で非線形な状態変化の範囲を計算し、外乱の上限も加えて、今回の観測と両立する故障パラメータを求める。
その集合を前時点の候補集合と重ね、頂点と事前に定めた面の向きから、外側を囲む多面体を作る。多面体は直線的な面で囲まれた形である。候補集合内の推定値は、直近の観測に合う値を求める計算で得る。入力から値を区別しにくいときは、推定値を安定させる調整である正則化を強め、集合と推定値を故障の検出・箇所の特定・程度の推定に使う。
新規性
著者らが主張する前進は、動きのモデルが非線形でも、故障パラメータに対して線形であれば、外乱と観測ノイズを含めて故障候補の集合を更新できる点にある。区間演算で非線形な部分の値を囲む。
候補集合を囲む多面体の面の向きを事前に用意し、精度と計算量を調整する。入力の情報が乏しい場合には推定値の正則化も適応的に変える。
従来手法との違い
本文が挙げる従来の集合所属推定には、非線形系で状態と観測の両方の不確かさを扱わない例や、線形系などを対象にした例がある。本手法は観測ノイズの範囲を非線形な状態変化にも反映する。
候補集合の近似では、先行研究に直方体で囲む方法と、面の向きを定めて最適化で境界を求める方法がある。著者らは候補集合の頂点と事前に定めた向きから境界を計算する。比較実験の数値は確認できない。
実験結果
著者らは、自律航行する水上艇のシミュレーションで、経路追従と現実的な衝突回避の場面に適用したと報告する。対象の運動モデルは非線形だが故障パラメータに対して線形で、外乱と観測ノイズには既知の上限を置く。
確認できた本文の範囲では、評価の節、データの内訳、故障条件、評価指標、結果の数値は示されていない。したがって、検出率や推定誤差、既存手法との差、実艇での性能は判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：自律航行する水上艇の推進系について、整備前に点検候補を示す。操舵・推進の指令と、位置を含む全状態の観測時系列を入力し、故障が疑われる成分、健全度の推定値、候補範囲を出力する。
必要なのは全状態を測るセンサー、艇の運動モデル、外乱と観測ノイズの上限である。方式自体に学習用ラベルは不要だが、検証には故障成分と程度が分かる記録を用意する。艇に合わせてモデルと上限を調整し、表示は点検順の判断材料として使う。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：水上艇の指令値と全状態を測るセンサーの時系列を集め、艇の運動モデルと外乱・観測ノイズの上限を設定する。推定法の学習用ラベルは不要だが、評価用には正常時と、故障した成分・程度・発生時刻が分かる記録を用意する。
同じ記録に対する現行の警報判定を比較基準にし、見逃し、誤警報、警報までの時間、成分特定と程度推定の誤差、更新一回の計算時間を測る。艇や航行条件に合わせてモデルと上限を調整し、その設定を記録した上で条件別に結果を確認する。
限界と課題
著者らの問題設定では、故障パラメータは時間を通じて一定で、全状態をノイズ付きで測定でき、運動モデルと外乱・ノイズの上限が既知である。入力から各パラメータを区別しにくい場合があり、多面体の近似を細かくすると計算量が増える。
編集上の検証事項は、故障の程度が航行中に変わる場合や、波・測定誤差が設定した上限を超える場合の挙動である。確認できた本文の範囲では、これらの条件下での性能や実艇での検証結果は分からない。
出典
元のタイトル・要旨を確認する（英語）
Set-Membership Estimation for Fault Diagnosis of Nonlinear Systems
This paper introduces a Fault Diagnosis (Detection, Isolation, and Estimation) method using Set-Membership Estimation (SME) designed for a class of nonlinear systems that are linear to the fault parameters. The methodology advances fault diagnosis by continuously evaluating an estimate of the fault parameter and a feasible parameter set where the true fault parameter belongs. Unlike previous SME approaches, in this work, we address nonlinear systems subjected to both input and output uncertainties by utilizing inclusion functions and interval arithmetic. Additionally, we present an approach to outer-approximate the polytopic description of the feasible parameter set by effectively balancing approximation accuracy with computational efficiency resulting in improved fault detectability. Lastly, we introduce adaptive regularization of the parameter estimates to enhance the estimation process when the input-output data are sparse or non-informative, enhancing fault identifiability. We demonstrate the effectiveness of this method in simulations involving an Autonomous Surface Vehicle in both a path-following and a realistic collision avoidance scenario, underscoring its potential to enhance safety and reliability in critical applications.
