GelSight Miniの接触をIsaac Simで再現するTacEx：ゲル変形から触覚画像まで
TacEx
TacExの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

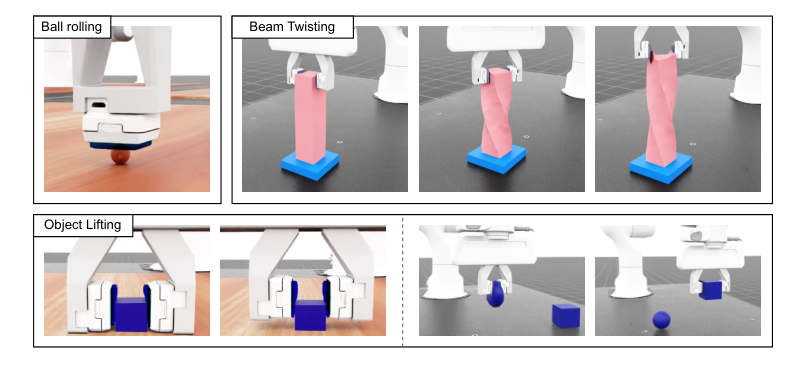

Figure 2: Simulation Showcases . We do a ball rolling experiment for testing the simulation performance, and we further evaluate the capabalities of our GIPC simulation by twisting and stretching a soft body beam and test how well the gelpads can be used for lifting objects (see website for videos).
概要
- TacExはIsaac Simで接触によるゲル変形を計算し、TaximとFOTSで触覚画像とマーカー移動を生成する。
- 著者らは3種類のIsaac Lab環境で強化学習の手順が動くことを確認したが、触覚を活用した成功方策は報告していない。
- 実演はシミュレーション内の定性的な検証が中心で、実機への移行可能性は未検証である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、TacExの仕組み
- 01ロボット動作と接触
- 02ゲル変形の計算
- 03表面の高さ画像
- 04触覚画像とマーカー移動
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
TacExは、ロボットの指先が物体に触れたときのゲルの変形と、カメラに映る触覚画像を仮想環境で再現する枠組みである。押す、つかむ、持ち上げる動作では、接触中の変化が制御の手掛かりになる。
強化学習は、試行した動作への評価を使って制御方針を学ぶ方法を指す。著者らによれば、触覚を使う学習には安定した接触計算が必要だが、既存のシミュレーターは物理計算、センサー、ロボット、実行環境が異なり、相互利用や比較が難しい。
手法
入力はセンサーと場面の設定、ロボットの動作、物体との接触である。Isaac SimのPhysXがロボットとセンサー外装の動きを扱う。GIPCを選ぶと、外装に固定されたゲルの位置を更新し、残りの頂点と対象物の新しい位置を計算する。頂点は、ゲルの形を表す網目の節点である。
次に仮想カメラがゲル表面の高さ画像を作る。Taximは表面の向きから色を求め、影を加えて触覚RGB画像にする。FOTSは同じ高さ画像から接触中心を求め、物体の相対的な回転も使って、ゲル上の目印であるマーカーの移動を出す。例えば球を指先で転がす場面では、接触の変化が画像とマーカー移動に反映される。
新規性
TacExの主張する前進は、Isaac SimとIsaac Labの中で、ゲルの接触計算、触覚RGB画像、マーカー移動をつなぎ、課題に応じて使う計算を選べる点にある。
GIPCを組み込むことで、ゲルと柔らかい物体の接触も計算できる。著者らはさらに、触覚観測を使う強化学習の環境を3種類実装した。ただし、触覚を活用した成功方策の獲得までは報告していない。
従来手法との違い
著者らが用意した物理計算の選択肢は、PhysXによる剛体ゲルの柔らかい接触、PhysXによる柔軟体ゲル、GIPCによる柔軟体ゲルの3つである。前者はゲル自体の変形を簡略化し、後二者はその変形を計算する。
構成が近いTacSLに対し、TacExは簡略化した柔軟接触モデルの代わりにGIPCを使うと著者らは説明する。確認できた本文の範囲では、TacSLとの精度や速度の直接比較は示されていない。
実験結果
著者らは球転がし、二つのゲルによる物体の持ち上げ、柔らかい梁のねじりと伸長を実演した。PhysXの柔軟体ゲルでは物体が滑って持ち上がらず、静止摩擦を扱えないことを一因に挙げる。梁の実演では大きな変形下でも計算が安定したと報告する。
球転がしで触覚計算を除いたGIPCの平均物理計算時間は、頂点1,029・四面体3,717で1フレーム24.95ミリ秒、頂点12,509・四面体66,563で221.61ミリ秒だった。この測定では球も柔軟体である。物体押し、持ち上げ、棒のバランス制御の3環境では学習手順の動作を確認したが、成功率は示していない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：研究室で、小物を二つの指先で持ち上げる動作の試作に使う。入力は物体の形状、ロボットの動作、ゲルとセンサーの配置で、出力は変形、触覚画像、マーカー移動とする。想定するセンサーはGelSight Miniである。
方策を学習させるなら、シミュレーション内の動作記録と、持ち上げ成功・滑落の判定ラベルを用意する。実機との照合には同じ配置のGelSight Mini、画像、動作記録、結果ラベルが必要となる。物体とゲルの設定を実測場面に合わせる作業も前提であり、実機での改善は仮説である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一種類の小物を二つの指先で持ち上げる場面に絞る。同じ物体形状、動作、センサー配置を入力し、TacExの剛体ゲル設定を基準にGIPC設定と比べる。触覚画像、マーカー移動、滑落の有無、1フレーム当たりの計算時間を記録する。
学習を試す場合は、模擬動作の記録と成功・滑落の判定ラベルを用意する。実機照合にはGelSight Miniの画像、動作記録、結果ラベルを同じ場面で集め、ゲルと接触位置の設定を合わせる。画像とマーカー移動の一致度、判定のずれを測り、対象物を変えたときも確認する。
限界と課題
著者らが明記する制約は、実験がシミュレーション内の定性的な実演に限られ、現実のロボットへの移行可能性を調べていないことである。強化学習では手順の動作を確認した段階で、触覚を活用する成功方策の獲得は今後の課題としている。
編集上の検証事項は、対象物ごとの触覚画像とマーカー移動が実機にどの程度合うか、計算時間が用途の制御周期に収まるかである。著者らは並列実行時のメモリ制約も報告しているため、必要な環境数での動作確認が要る。
出典
元のタイトル・要旨を確認する（英語）
TacEx: GelSight Tactile Simulation in Isaac Sim -- Combining Soft-Body and Visuotactile Simulators
Training robot policies in simulation is becoming increasingly popular; nevertheless, a precise, reliable, and easy-to-use tactile simulator for contact-rich manipulation tasks is still missing. To close this gap, we develop TacEx -- a modular tactile simulation framework. We embed a state-of-the-art soft-body simulator for contacts named GIPC and vision-based tactile simulators Taxim and FOTS into Isaac Sim to achieve robust and plausible simulation of the visuotactile sensor GelSight Mini. We implement several Isaac Lab environments for Reinforcement Learning (RL) leveraging our TacEx simulation, including object pushing, lifting, and pole balancing. We validate that the simulation is stable and that the high-dimensional observations, such as the gel deformation and the RGB images from the GelSight camera, can be used for training. The code, videos, and additional results will be released online https://sites.google.com/view/tacex.
