音声で対象を指定し、画像と深度から把持位置を求める双腕ロボット
ROS-Based Dual-Arm Human-Robot Interaction Platform
ROS-Based Dual-Arm Human-Robot Interaction Platformの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

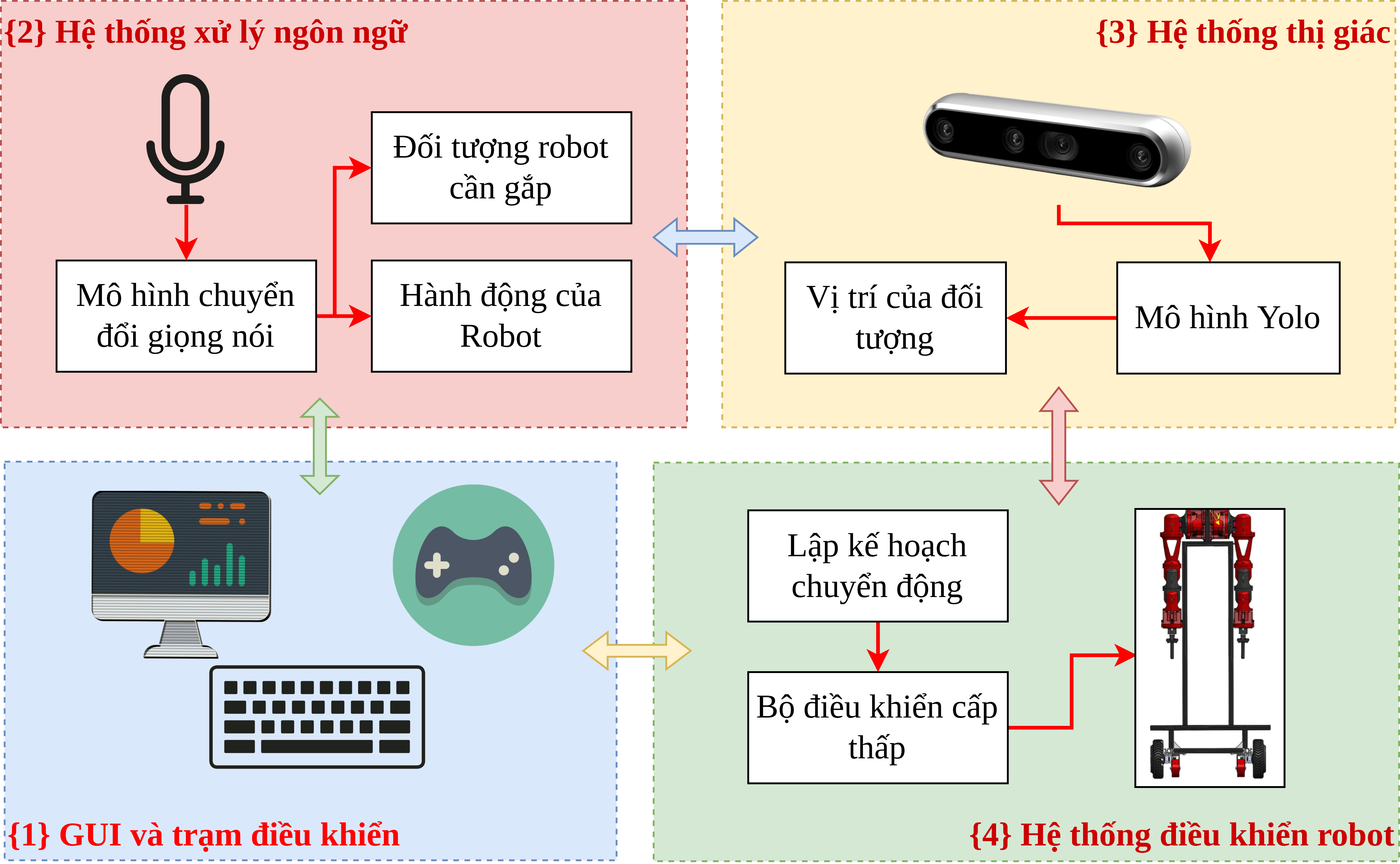

Figure 1: Sơ đồ tổng quan hệ thống tay máy đôi
概要
- 著者らは、音声命令の照合、YOLOによる物体検出、深度を使った位置推定、ROS上の双腕制御を統合した。
- 画像100枚を用いた物体認識でmAP_0.5を95.71％、3命令を各200回試した音声試験で成功率を97.5～99.0％と報告した。
- 10回の座標誤差測定では平均が左腕1.30cm、右腕1.28cm、YOLO併用1.83cmだった。画像の学習・評価の分割は確認できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ROS-Based Dual-Arm Human-Robot Interaction Platformの仕組み
- 01音声とカラー・深度画像
- 02命令照合と物体検出
- 03三次元座標への変換
- 04双腕の動作指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
双腕ロボットが音声で指定された物体をつかむには、発話の解釈、物体の発見、三次元の位置計算、腕の動作をつなぐ必要がある。対象の取り違えや位置のずれが起きれば、指示どおりの把持は難しい。
本文は、従来の操作には専門技能と時間が要ると説明する。著者らは、人とロボットの対話を扱う基盤として、ROS（ロボットの機能を連携させるソフトウェア基盤）上に音声、視覚、双腕制御を組み込んだ。
手法
マイクの音声はGoogle Speech Recognitionで文字に変え、登録した命令候補と照合する。TF-IDFは単語の出現頻度から文中での重みを求める方法で、コサイン類似度は数値化した文同士の近さを測る。例えば「箱を取る」という発話を、登録済みの対象指定命令に対応付ける。
カラー画像はYOLOという物体検出モデルに入れ、対象の画像内の中心位置と大きさを得る。対応する深度からカメラ基準の三次元座標を計算し、ロボット基準の座標へ変換する。MoveItはROS上で腕の経路と関節の動きを計画し、その指令を制御部へ渡す。
新規性
著者らが示す進歩は、双腕ロボットの機構と制御、画像による物体認識、音声命令をROS上の一つの対話基盤に統合した点にある。音声から対象を指定し、視覚で位置を求めて腕の動作につなぐ構成を提示した。
画像内の検出位置に深度を加え、カメラ基準の座標をロボット基準へ変換する手順も示す。個々の認識手法を新たに発明したという主張や、既存システムより高性能だという比較結果は確認できない。
従来手法との違い
本文は、従来のロボット操作には操作者の専門技能と時間が必要だと説明する。本システムでは、登録した命令候補と発話を照合して対象を指定し、画像から求めた位置を双腕の制御へ渡す。操作者が作業を始める際の入力が音声になる。
関連研究には、ROS上での双腕制御や音声によるロボット操作が挙げられている。著者らが示す違いは、これらを同じ基盤に組み込んだ構成である。既存研究と同一条件で速度、把持成功率、位置精度を比べた結果は確認できない。
実験結果
著者らは、640×480画素の画像100枚を物体認識用データとし、YOLOのmAP_0.5を95.71％、mAP_0.95を78.26％、適合率を95.67％、再現率を87.95％と報告した。mAPは検出対象と位置の一致を集計する指標である。画像の学習・評価の分割は確認できない。
音声では3種類の命令を各200回試し、成功率を順に97.5％、99.0％、99.0％と報告した。目標座標と実際の座標の距離を各10回測った表では、平均誤差は左腕1.30cm、右腕1.28cm、YOLO併用1.83cmだった。本文と表で左右の誤差範囲が一致しないため、範囲値は採用しない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：軽量な部品を指定して箱へ仕分ける作業を試す。作業者の音声と部品のカラー画像・深度画像を入力し、解釈した命令、対象の座標、把持と分類の記録を出力する。期待する作業の流れは仮説であり、現場での成功は未検証である。
現場の部品画像と物体名・位置のラベルを用意し、使う音声命令の候補を定める。マイクと深度カメラを設置してカメラとロボットの座標を合わせ、部品の形状や置き方に合わせて認識対象と命令候補を調整する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象を軽量部品数種類に絞り、現場で撮影したカラー画像と深度画像、物体名・位置のラベルを用意する。音声命令の候補も固定し、マイクと深度カメラを使って発話と対象を対応付ける。カメラとロボットの座標を合わせ、部品に応じて検出対象を調整する。
同じ配置で手動指定による把持を基準として記録し、音声による対象指定の正答率、物体検出の適合率・再現率、位置の距離誤差、把持成功回数を比べる。照明、置き方、周囲の音を変えた際の失敗例も記録して、対象を増やすか判断する。
限界と課題
著者らは、物体認識用データが小規模で、画像のラベル付けの誤りが認識結果に影響すると述べる。産業用途には音声認識の精度をさらに高める必要があるとし、機構と対話機能にも改善の余地を認めている。
編集上の検証事項は、照明や背景が変わる場所での検出、雑音下の命令照合、未知の物体の位置誤差である。画像100枚の学習・評価の分け方や、音声試験の話者・騒音条件は確認できた本文の範囲では分からず、報告値を現場へそのまま当てはめられない。
出典
元のタイトル・要旨を確認する（英語）
Development of a Human-Robot Interaction Platform for Dual-Arm Robots Based on ROS and Multimodal Artificial Intelligence
In this paper, we propose the development of an interactive platform between humans and a dual-arm robotic system based on the Robot Operating System (ROS) and a multimodal artificial intelligence model. Our proposed platform consists of two main components: a dual-arm robotic hardware system and software that includes image processing tasks and natural language processing using a 3D camera and embedded computing. First, we designed and developed a dual-arm robotic system with a positional accuracy of less than 2 cm, capable of operating independently, performing industrial and service tasks while simultaneously simulating and modeling the robot in the ROS environment. Second, artificial intelligence models for image processing are integrated to execute object picking and classification tasks with an accuracy of over 90%. Finally, we developed remote control software using voice commands through a natural language processing model. Experimental results demonstrate the accuracy of the multimodal artificial intelligence model and the flexibility of the dual-arm robotic system in interactive human environments.
