腎臓の超音波画像をつなぐため、位置ずれが既知の学習用画像対を合成する
SynStitch
SynStitchの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

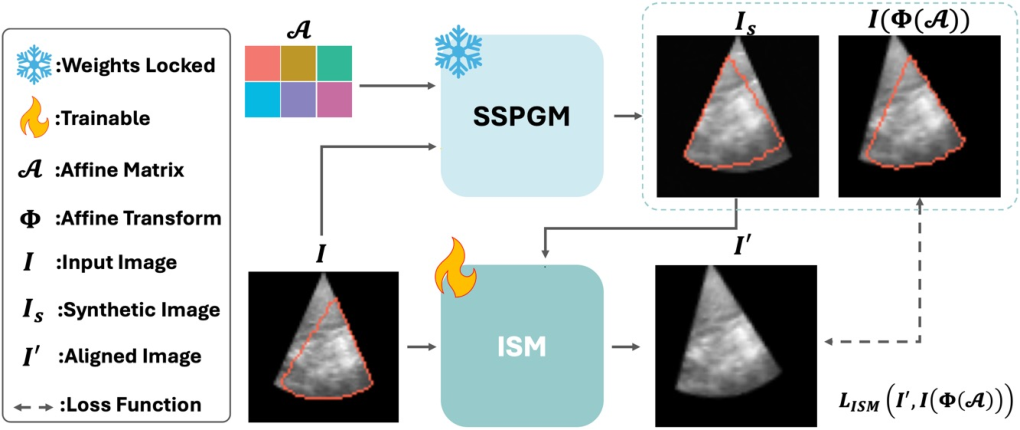

Figure 1: SynStitch overview. We first train the SSPGM to generate a realistic 2DUS image I s I_{s} from an input image I I with a random affine matrix 𝒜 \mathcal{A} . Then we freeze the SSPGM and we train ISM on the synthetic stitching pairs.
概要
- １枚の腎臓超音波画像から、既知の変形を持つ合成画像対を作り、位置合わせを学習する。
- 実画像対60組の評価で、SynStitch-VXMはVoxelMorph-AffineよりSSIMと対応点RMSEが良かったと著者らは報告した。
- 被験者14人という記述と9:3:5という分割比は一致せず、分割の単位を確認する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SynStitchの仕組み
- 01腎臓の元画像
- 02共通部分を変形
- 03相手画像を合成
- 04ISMを学習
- 05位置合わせ画像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
SynStitchは、撮影位置の異なる腎臓の２次元超音波画像を位置合わせし、つなげて見える範囲を広げる方法である。１枚で見える範囲が限られるため、複数枚の共通部分を正しく合わせることが重要になる。
共通する解剖構造が一部しか写らず、組織の動き、影、ノイズも位置合わせを難しくする。著者らは、扇形の撮影範囲の縁がそろっても、内部の解剖構造はずれたままになり得る点を問題としている。
手法
まず生成部SSPGMで、腎臓画像を作る拡散モデルを学習し、画像の一部分を条件に周囲を描き足すControlNetを学習する。拡散モデルはノイズを段階的に除いて画像を作る仕組みである。画像とその撮影範囲に移動・回転・拡大縮小を表す変形を加え、元の撮影範囲と重なる部分を条件に、共通構造を持つ相手画像を合成する。
次に、元画像、合成画像、適用した変形を組にして位置合わせ部ISMを学習する。例えば元画像の共通部分を回転させて相手画像を作れば、その回転を含む既知の変形が学習の正解になる。運用時は実画像２枚をISMに入力し、一方を他方に合わせた画像を得る。「自己教師あり」は実画像対の手動正解を学習に使わない枠組みを指し、ISM自体は合成した正解による教師あり学習である。
新規性
SynStitchは、１枚の実画像から、共通の解剖構造に既知の位置ずれを与えた相手画像を合成する。その位置ずれを正解として使い、実画像対の手動位置合わせに頼らず学習用画像対を作る。
画像対を生成するSSPGMと位置合わせを学ぶISMを分けた構成も特徴である。著者らはISMにVoxelMorph系とGlobalNet系を組み込み、それぞれを実画像対で学習した場合と比較した。
従来手法との違い
比較対象は、ANTs-Affine、SIFT、LightGlueと、実画像対で学習したVoxelMorph-Affine、GlobalNetである。著者らは、超音波画像の扇形の撮影範囲が手掛かりとして強く働き、その縁は合っても内部構造がずれる例を示した。
SynStitchの２種類の構成では、VoxelMorph系またはGlobalNet系の位置合わせネットワークを、合成画像対と既知の変形を使って学習する。各学習型の比較では、画像対の作り方と学習に使う正解が変わる。
実験結果
著者らは、健康な被験者の腎臓超音波から作ったRealStitchの実画像対60組、５人分で評価した。各対には手動で付けた対応点10個と手動位置合わせ結果がある。指標は画素の平均二乗誤差（MSE）、構造類似度（SSIM）、正規化相互相関（NCC）、対応点の二乗平均平方根誤差（RMSE）である。
表では、VoxelMorph-AffineからSynStitch-VXMへの比較で、SSIMは0.63±0.10から0.69±0.12、対応点RMSEは5.01±2.62から3.75±2.20となった。著者らはSynStitchの２種類が比較法を全４指標で上回り、対応のあるt検定でp<0.05だったと報告する。結果はこのデータセットでの評価である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：同じ腎臓検査で撮影位置が異なる２枚の２次元超音波画像について、重ね合わせ候補を担当者に示す。入力は実画像２枚、出力は一方を位置合わせした画像とし、担当者が共通する内部構造を確認する。
施設内の腎臓画像を生成部の学習元とし、既知の変形を加えた合成画像対で位置合わせ部を適応させる。学習用の手動対応点や追跡センサーは想定せず、実画像対の対応点と手動位置合わせ結果は評価用に用意する。これは適用可能性を確かめるための案である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ撮影条件の腎臓２次元超音波画像を学習元として集め、SSPGMで変形量が既知の合成画像対を作り、ISMを学習する。手動の位置合わせラベルはこの学習には不要とし、追跡センサーも前提にしない。別に実画像対を確保し、対応点と手動位置合わせ結果を評価用に付ける。
小規模試行では、同種のネットワークを実画像対で学習した場合を基準に、実画像対の対応点RMSEとSSIMを同じ条件で測る。扇形の縁だけが合う例も確認する。撮影条件が異なる画像へ適用する際は、その条件の画像で再評価し、追加学習の要否を判断する。
限界と課題
著者らは今後の課題として、別のモデルやデータセット、胎児鏡・網膜画像など他領域での検証を挙げる。報告結果は腎臓の２次元超音波画像での評価であり、別の撮影条件での性能は示していない。
編集上の検証事項として、本文には被験者14人とある一方、訓練・検証・試験の分割比は9:3:5と記され、人数としては一致しない。分割の単位と被験者の重複有無を確認したい。実際の組織の動きや影が強い画像で、内部構造まで合うかも別途測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
SynStitch: a Self-Supervised Learning Network for Ultrasound Image Stitching Using Synthetic Training Pairs and Indirect Supervision
Ultrasound (US) image stitching can expand the field-of-view (FOV) by combining multiple US images from varied probe positions. However, registering US images with only partially overlapping anatomical contents is a challenging task. In this work, we introduce SynStitch, a self-supervised framework designed for 2DUS stitching. SynStitch consists of a synthetic stitching pair generation module (SSPGM) and an image stitching module (ISM). SSPGM utilizes a patch-conditioned ControlNet to generate realistic 2DUS stitching pairs with known affine matrix from a single input image. ISM then utilizes this synthetic paired data to learn 2DUS stitching in a supervised manner. Our framework was evaluated against multiple leading methods on a kidney ultrasound dataset, demonstrating superior 2DUS stitching performance through both qualitative and quantitative analyses. The code will be made public upon acceptance of the paper.
