予測のばらつきを使い、吸気・呼気の肺CTを画像ごとに位置合わせ
Uncertainty-Aware Test-Time Adaptation
Uncertainty-Aware Test-Time Adaptationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

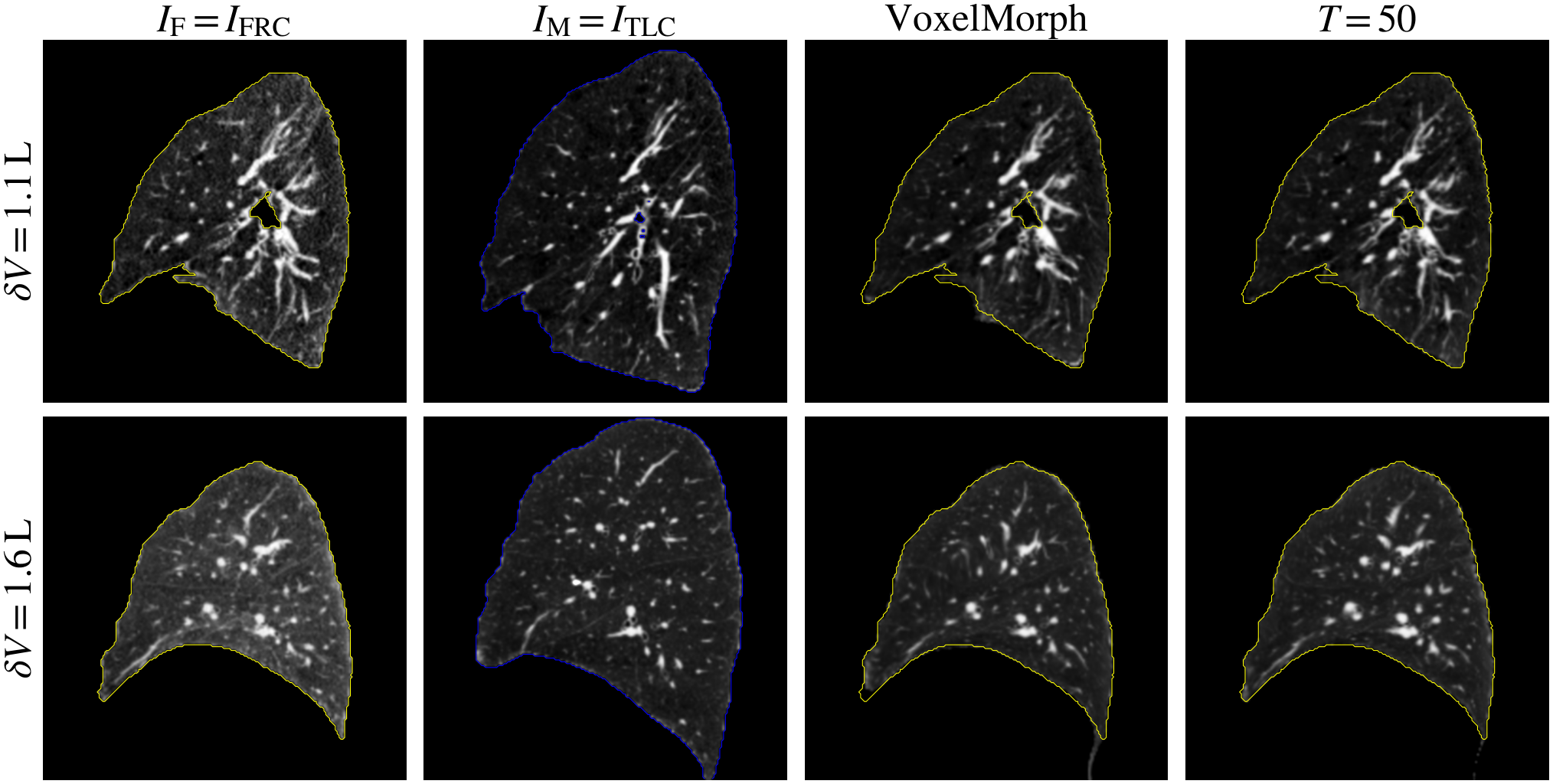

Figure 2: Qualitative visualization of two large deformation forward registration cases with δ V = 1.1 \delta V=1.1 L and δ V = 1.6 \delta V=1.6 L. The fixed image outlines, shown in yellow, are overlaid on the deformed images for references. Change in volume was defined in liters (L).
概要
- 同じ肺CTの組を20回予測して速度場のばらつきを求め、検査時のモデル調整に使う。
- COPDGeneのCT 675組を用いた評価で、肺マスクのDSCは順方向の調整50回、逆方向の調整30回でそれぞれ0.966と報告された。
- 著者らは調整による処理時間の増加を認めており、表では順方向・調整50回の肺内の折り返し割合が1.8％だった。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Uncertainty-Aware Test-Time Adaptationの仕組み
- 01吸気・呼気の肺CT
- 02速度場を複数回予測
- 03分散でモデル調整
- 04速度場を積分
- 05順逆の位置合わせ像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、深く吸った時と息を吐いた時の肺CTで、対応する場所をそろえる。画像位置合わせとは、一方の画像を変形し、もう一方の画像の同じ組織に重ねる処理を指す。
呼吸に伴う肺の大きな形状変化では、位置のずれが残り、逆向きの変形との整合も崩れうる。滑らかで逆向きにも使える変形を得られるかは、二つの呼吸相の画像を比較するうえで重要になる。
手法
学習時は機能的残気量時のCTを基準画像、全肺気量時のCTを動かす画像として入力する。3次元の画像処理ネットワークが定常速度場、つまり各場所を動かす向きと速さを表す地図を出す。速度場を段階的に積分して変形場に変え、動かす画像を基準画像に重ねる。画像間の差と変形の滑らかさを使って学習する。
検査時はドロップアウトというネットワークの一部を一時的に無効にする操作を使い、同じCTの組から速度場を20回予測する。その分散を場所ごとの不確実性とし、ばらつきが小さい場所の画像差を重く扱ってモデルを更新する。全肺気量時から機能的残気量時への変形に加え、速度場の符号を反転して積分し、逆方向の位置合わせ像も得る。
新規性
著者らの提案は、位置合わせモデルが出す変形の場所ごとのばらつきを、検査時の調整に使う点にある。同じCTの組から複数回予測した速度場の分散を求め、ばらつきが小さい場所の画像の一致を重く扱う。
学習は全肺気量時のCTから機能的残気量時のCTへの位置合わせを対象とする。一方、検査時には速度場の符号を反転して逆方向の変形も作り、両方向の位置合わせを調整・評価している。
従来手法との違い
比較対象は、VoxelMorphとTransMorphの微分同相変形版である。提案法では検査時に同じ画像の組を繰り返し予測して不確実性を推定し、その組に合わせてモデルを10回、30回、または50回更新する。
著者らの表では、順方向の肺マスクのDSCは比較手法がともに0.953、提案法が50回の調整で0.966だった。逆方向では比較手法が0.958と0.956、提案法が30回の調整で0.966だった。方向と調整回数を区別して読む必要がある。
実験結果
著者らはCOPDGene研究の全肺気量時・機能的残気量時のCTを675組用い、重複のない学習50％、検証25％、保留テスト25％に分けた。評価指標は肺マスクの重なりを示すDSC、表面間の平均対称距離ASSD、肺内で変形が折り返す割合である。
著者らの表では、順方向・調整50回のDSCは0.966、ASSDは1.09 mmで、VoxelMorphの0.953、1.37 mm、TransMorphの0.953、1.28 mmと比較された。逆方向・調整30回はDSCが0.966、ASSDが1.03 mmだった。著者らは調整後の各条件と両比較手法との差について、対応のあるt検定でP＜0.001と報告した。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：呼吸相の異なる肺CTを比較する研究の前処理として試す。入力は同一人の全肺気量時と機能的残気量時のCT画像の組、出力は位置をそろえた画像、変形場、予測のばらつきを示す地図とする。
適応に必要なのは対応するCT画像の組と、事前に学習した位置合わせモデルである。評価には両画像の肺マスクを別途用意し、担当者が重ね合わせと局所的な変形を確認する。追加センサーは想定しない。診断への効果は別に検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象施設で同一人の全肺気量時と機能的残気量時のCT画像の組を用意し、評価用に各画像の肺マスクを付ける。学習・調整に使う画像の組と、評価に使う肺マスクの役割を分ける。入力はCT画像で、追加センサーは想定しない。
まず撮影条件に合わせた画像の前処理を定め、調整前の位置合わせ結果と、調整10回・30回の結果を同じ画像の組で比べる。順逆両方向のDSC、ASSD、肺内の折り返し割合、処理時間を記録する。既存手法も比較するなら、同じ評価用画像と肺マスクで測る。
限界と課題
著者らは、検査時の更新回数が位置合わせの処理時間を増やしうると述べている。報告された実行条件では50回の更新でも画像の組ごとの調整は1分未満だったが、別の環境での所要時間はこの結果から決められない。
編集上の検証事項は、対象施設のCTで折り返しや逆方向への戻り具合を確認することだ。肺内で変形が折り返す割合は、表の順方向・調整50回では1.8％で、ほかの掲載条件の「1％未満」と異なる。肺マスクの一致度だけで変形の妥当性を判断できるかも確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Uncertainty-Aware Test-Time Adaptation for Inverse Consistent Diffeomorphic Lung Image Registration
Diffeomorphic deformable image registration ensures smooth invertible transformations across inspiratory and expiratory chest CT scans. Yet, in practice, deep learning-based diffeomorphic methods struggle to capture large deformations between inspiratory and expiratory volumes, and therefore lack inverse consistency. Existing methods also fail to account for model uncertainty, which can be useful for improving performance. We propose an uncertainty-aware test-time adaptation framework for inverse consistent diffeomorphic lung registration. Our method uses Monte Carlo (MC) dropout to estimate spatial uncertainty that is used to improve model performance. We train and evaluate our method for inspiratory-to-expiratory CT registration on a large cohort of 675 subjects from the COPDGene study, achieving a higher Dice similarity coefficient (DSC) between the lung boundaries (0.966) compared to both VoxelMorph (0.953) and TransMorph (0.953). Our method demonstrates consistent improvements in the inverse registration direction as well with an overall DSC of 0.966, higher than VoxelMorph (0.958) and TransMorph (0.956). Paired t-tests indicate statistically significant improvements.
