模擬録音で学ぶマイク間の到達時間差推定、実録音と配置推定で検証
SONNET
SONNETの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

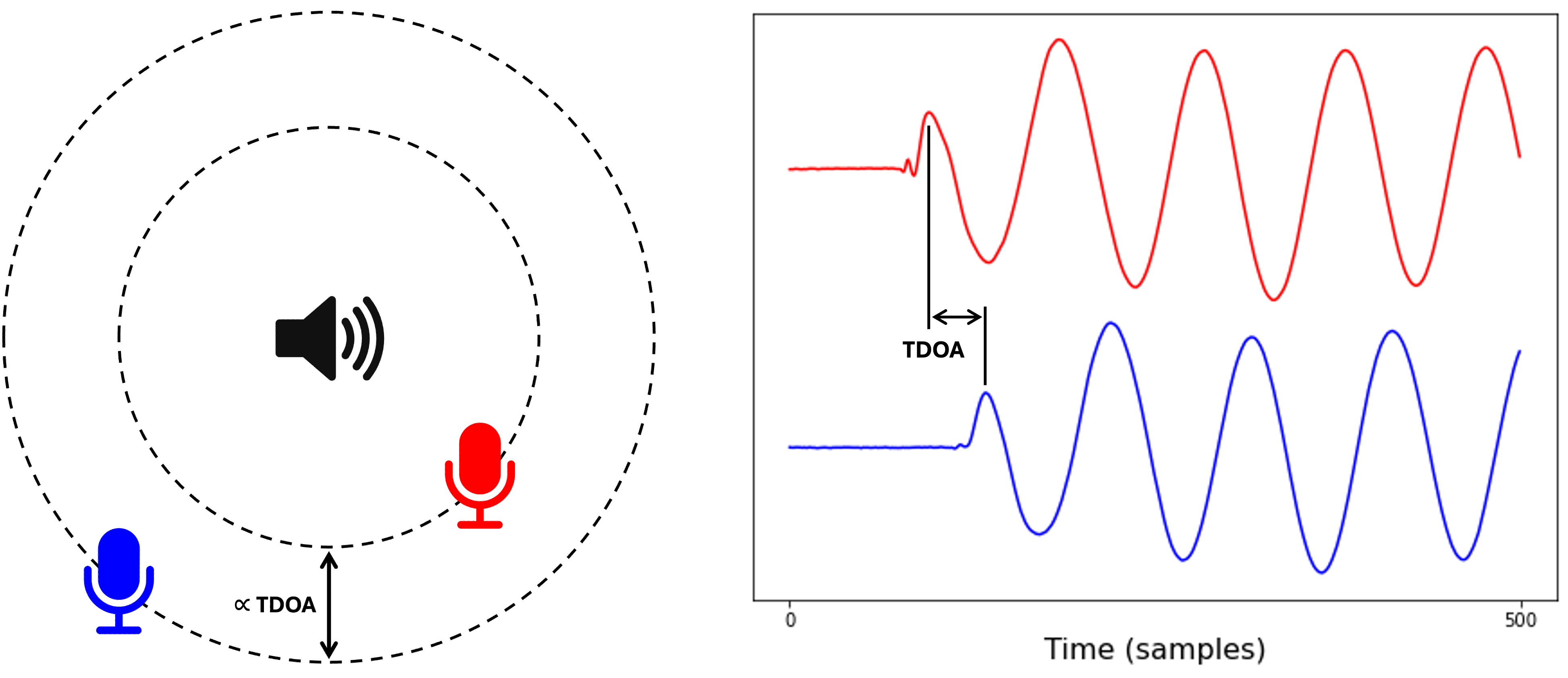

Figure 1 : Since the microphones are at different distances from the speaker, the signal arrives at different times for each of them. By estimating the timeshift in the signals (right figure), and combining it with the propagation speed of the signal, we get a measurement of distance difference (left figure).
概要
- SONNETは、模擬録音と正解の到達時間差で学習し、２本のマイク録音から時間差を推定する。
- 著者らは実録音tdoa_20201016でGCC-PHATを上回る時間差推定を報告した。自己校正のchirp_0001ではマイク位置誤差が0.05 m対0.80 mだった。
- 導入時には対象の部屋で正解付き録音とマイクの実測位置を用意し、時間差の精度、配置誤差、処理時間を比較する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SONNETの仕組み
- 01２本の録音
- 02周波数成分に変換
- 03特徴を抽出
- 04時間差候補を推定
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
SONNETは、同じ音が２本のマイクへ届く時刻の差を推定する。この到達時間差は、音源の方向や、マイクと音源の位置を求める処理の手掛かりになる。
実際の部屋では、壁からの反射音、未知の音、動く音源が推定を難しくする。正しい時間差が分かる実録音を大量に集めることも難しいため、著者らは正解を作れる模擬録音で学習し、実録音に適用する方法を調べた。
手法
SONNETは２本のマイク録音を入力し、高速フーリエ変換で音を周波数ごとの成分に分ける。１次元畳み込み層で特徴を取り出し、途中の情報を後段にも渡すResNetという構造で処理する。出力は連続した時間の値ではなく、１サンプル幅に区切った到達時間差の候補である。
学習時はMUSANの音声・音楽・雑音を使い、部屋の大きさや壁の反射を変えた模擬録音と正解の時間差を作る。動く音源は移動経路を複数の位置に区切って近似し、音源とマイクの方向性も模擬する。例えば２本のマイクで録った発話から、片方に何サンプル遅れて届いたかを推定する。
新規性
SONNETの主張する前進は、正解を作りやすい模擬録音で学習し、再学習していない実録音でも到達時間差を推定できた点にある。著者らは、実録音でGCC-PHATを上回る結果を報告した。
模擬室内の種類を増やし、音源の移動と、音源・マイクが方向によって音を出し入れする性質も取り入れた。条件別実験では、音源の移動と方向性の追加、学習データの規模が実録音での結果に関係した。
従来手法との違い
比較対象のGCC-PHATは、２本の録音の周波数成分を使って到達時間差を求める従来手法である。SONNETは、模擬録音と正解の時間差から学習したモデルを使い、録音ペアの時間差を１サンプル幅の候補から推定する。
著者らは実録音での時間差推定と、その推定値を使うマイク配置の自己校正で両者を比較した。表に示されたCPU処理時間は、100ペアをまとめて処理した条件で１ペア当たりSONNETが0.94ミリ秒、GCC-PHATが0.32ミリ秒だった。
実験結果
著者らは、正解の到達時間差がある実録音tdoa_20201016を96 kHzから16 kHzへ変換し、12本のマイクによる384,648組の録音窓ペアで評価した。主指標は、距離に換算した誤差が10 cm以内に入る割合である。著者らはGCC-PHATを上回ったと報告するが、確認できた本文の範囲では、その割合の具体値は読み取れない。
別の評価では、推定した時間差を自己校正に入力し、正解の配置に位置合わせした後のマイク位置の二乗平均平方根誤差を測った。著者らの表ではchirp_0001がSONNETで0.05 m、GCC-PHATで0.80 mだった。表の空欄は誤差が１ mを超えた実験を示す。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：会議室のマイク配置を確認する。設置した複数のマイクで同じ発話を録り、２本ずつの録音をSONNETに入力する。得られた到達時間差を自己校正処理に渡し、推定された配置を担当者が実測位置と照合する。
必要なセンサーは同期して録音できるマイクである。事前学習には、MUSANの音声・音楽・雑音から作った模擬録音と正解の時間差を使う想定とし、現場ではまず追加学習しない。検証用ラベルとしてマイクの実測位置を用意し、必要な場合に限って現場録音の収集と適応を検討する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の部屋に２本以上のマイクを置き、同じ音を録音する。SONNETの事前学習にはMUSAN由来の模擬録音と正解の時間差を使い、現場ではまず追加学習せず、各マイクペアについてGCC-PHATと同じ録音で比較する。
検証用に、正解の到達時間差を確認できる録音と、別途測ったマイク位置のラベルを用意する。10 cm以内に入る割合、自己校正後の位置誤差、１ペア当たりの処理時間を測る。結果が不足する場合は現場録音を集め、正解ラベルを付けた上で適応の要否を判断する。
限界と課題
著者らは、複数音源、反射経路に対応する時間差、２本を超えるマイクの情報を同時に使う方法を今後の研究対象に挙げている。本研究が主に推定するのは、２本のマイクへ直接届く音の時間差であり、挙げられた課題での性能は示されていない。
編集上の検証事項として、対象の部屋の残響や雑音、話者の動き、マイクの方向特性が模擬条件とどれほど違うかを調べたい。録音を16 kHzに変換した後の精度と、実際に使う計算環境での処理時間も測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
SONNET: Enhancing Time Delay Estimation by Leveraging Simulated Audio
Time delay estimation or Time-Difference-Of-Arrival estimates is a critical component for multiple localization applications such as multilateration, direction of arrival, and self-calibration. The task is to estimate the time difference between a signal arriving at two different sensors. For the audio sensor modality, most current systems are based on classical methods such as the Generalized Cross-Correlation Phase Transform (GCC-PHAT) method. In this paper we demonstrate that learning based methods can, even based on synthetic data, significantly outperform GCC-PHAT on novel real world data. To overcome the lack of data with ground truth for the task, we train our model on a simulated dataset which is sufficiently large and varied, and that captures the relevant characteristics of the real world problem. We provide our trained model, SONNET (Simulation Optimized Neural Network Estimator of Timeshifts), which is runnable in real-time and works on novel data out of the box for many real data applications, i.e. without re-training. We further demonstrate greatly improved performance on the downstream task of self-calibration when using our model compared to classical methods.
