複数ロボットの交差点経路を、三角格子の調整で探すRADES
RADES
RADESの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

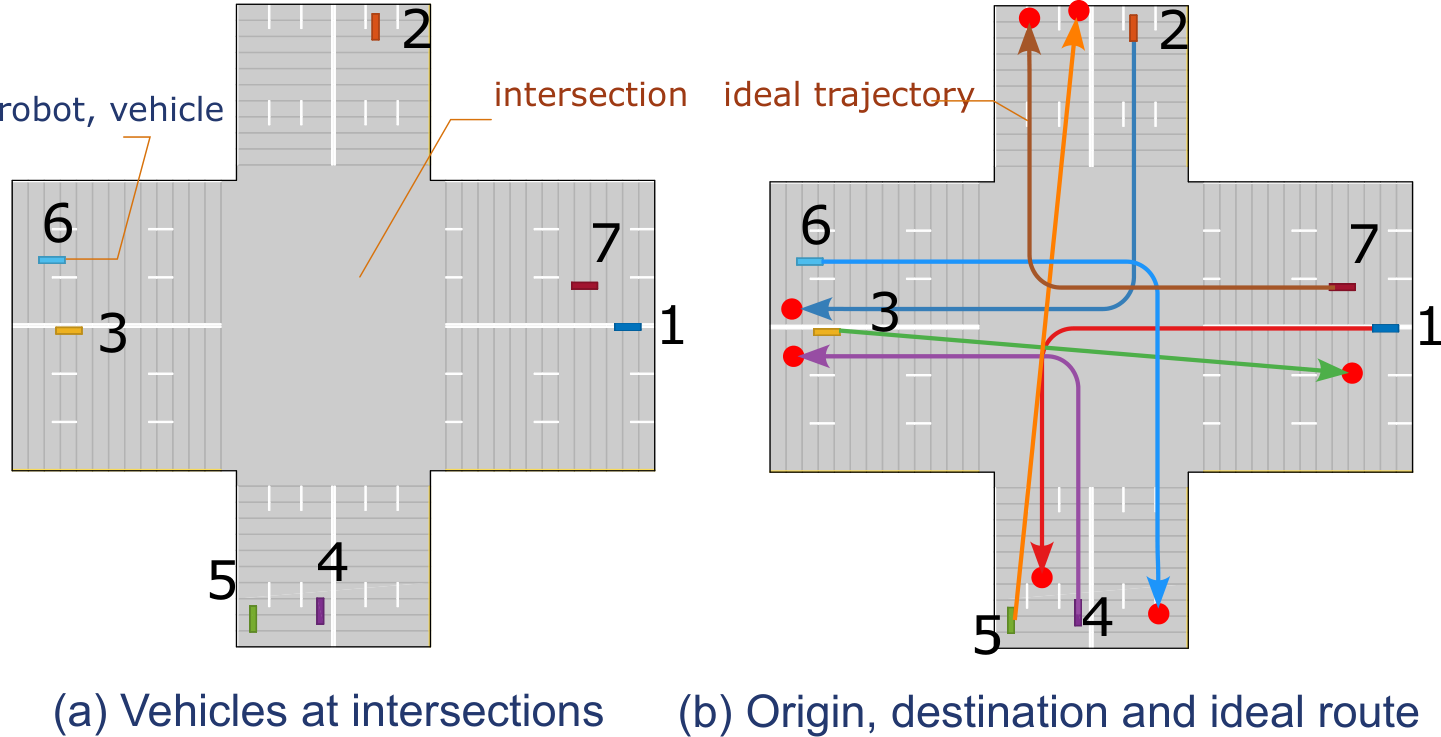

Fig. 1 : Overview of a cross intersection scenario with 7 robots (vehicles): (a) initial configuration of robots, and (b) the origin (with numbers), the destination ( red color ) and the ideal trajectory configurations with arrows.
概要
- RADESは各機体の基準経路の周囲に置く三角格子を調整し、dRRT*で複数機体の衝突のない経路を探す。
- 著者は二台から十台の図示された九条件で七手法と比較し、各条件二十回、最大三百回の目的関数評価で収束性能を調べた。
- 大きな地図や多数の機体への拡張は著者が挙げる今後の課題であり、実環境の位置誤差や遅延も別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、RADESの仕組み
- 01各機体の出発状態と目的地
- 02基準経路の作成
- 03三角格子の構築
- 04RADESとdRRT*の探索
- 05衝突のない経路
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
複数のロボットが交差部を通ると、各機体だけに短い経路を選んでも、同じ場所を同時に使う可能性がある。道路、工場、倉庫では、目的地への移動と機体同士の衝突回避を一緒に計画する必要がある。
離散RRTは、各機体の移動候補を点と線の経路網にし、機体全体の位置の組み合わせから経路を探す方法である。候補点が多いと、その組み合わせを作って探索する計算負担が増えることが本研究の出発点となった。
手法
まず、通行可能な領域で各機体の出発状態から目的地までの基準経路を求める。その経路上と両側に、底辺と高さで形を決める三角格子を置き、点と点を進行方向につないで経路網を作る。例えば二台が交差部に向かう場合、それぞれに基準経路の近くを通る複数の候補ができる。
RADESは各機体の格子の底辺と高さを更新する。候補の評価には、複数機体の経路を共同で探すdRRT*を使い、得られた衝突のない経路について全機体の長さを合計する。改善した候補を保存し、停滞時には参照する候補群を切り替える。出力は各機体の経路で、著者は時刻を伴う通過点としての表示例も示した。
新規性
RADESの特徴は、各ロボットの経路候補を作る三角格子の底辺と高さを、順位に基づく差分進化で調整する点にある。差分進化とは、複数の候補値の差を使って新しい候補を作る探索法である。
著者は、改善した候補を保存する仕組みと、改善が止まった回数に応じて候補の参照先を切り替える仕組みを組み合わせた。これにより、複数ロボットの経路探索に渡す格子の構成を選ぶ。
従来手法との違い
比較対象は、RBDE、BETACODE、DERANDなど七つの関連する最適化手法である。RADESもこれらと同じく、目的関数の勾配を使わず候補を更新する。違いは、順位に基づく候補選択に加え、改善した候補の保存と停滞回数による参照先の切り替えを用いる点にある。
著者は交差点の各条件で手法間の収束性能を比較し、RADESが他手法を上回る回数で競争力を示し、RBDEとBETACODEが続いたと述べる。この比較から実環境での運行性能や、未評価の交差点での優位性は判断できない。
実験結果
著者は交差点の計算実験で、図示された二台から十台までの九条件について、RADESを七つの関連手法と比較した。各条件で独立に二十回実行し、最大三百回の目的関数評価で探索を止めた。目的関数は全機体の経路長の合計で、手法間の判定には有意水準五％のWilcoxon検定を用いた。
著者は、RADESが他手法を上回る回数で競争力を示し、衝突のない経路を生成したと報告する。確認できた本文の範囲では、その回数や経路長の具体値は読み取れない。本文の「十種類」という記述と、九条件を示す図との食い違いも残る。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：倉庫内の搬送ロボットが共有通路の交差部を通る場面を想定する。通行可能な地図、各機体の出発位置・向きと目的地を入力し、機体ごとの基準経路を作ったうえで、衝突のない通過経路と時刻を伴う通過点を運行管理側で確認する。
この最適化法に学習用データや正解ラベルは要らない。現場では位置・向きなどの状態を取得する手段を確認し、機体寸法と通路形状に合わせて通行可能領域、衝突判定、格子の設定範囲を調整する。運行改善は検証を要する仮説である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの交差部について、通行可能な地図、機体寸法、出発位置・向き、目的地をそろえる。状態を得るセンサーや位置推定手段を確認し、基準経路、衝突判定、格子の底辺と高さの探索範囲を現場に合わせて設定する。学習用データと正解ラベルは不要である。
同じ入力と探索回数でRADESと比較対象のRBDEを複数回実行し、衝突の有無、全機体の経路長、計算時間を記録する。位置推定に誤差を加えた条件も調べ、時刻を伴う通過点を実機に渡す前に、現場の安全基準で採否を判断する。
限界と課題
著者は今後の課題として、探索パラメータの適応的な調整、格子を構成する別のグラフ構造、より大きな地図や多数のロボットへの拡張を挙げている。報告された結果は交差点の計算実験によるもので、実機での運行結果ではない。
編集上の検証事項は、位置推定のずれ、動く障害物、通信遅延がある場合にも計画を安全に使えるかである。また本文は「十種類」の交差点条件と記す一方、図に表示された条件は二台から十台までの九例である。この数の食い違いは確認が必要だ。
出典
元のタイトル・要旨を確認する（英語）
A Hybrid Evolutionary Approach for Multi Robot Coordinated Planning at Intersections
Coordinated multi-robot motion planning at intersections is key for safe mobility in roads, factories and warehouses. The rapidly exploring random tree (RRT) algorithms are popular in multi-robot motion planning. However, generating the graph configuration space and searching in the composite tensor configuration space is computationally expensive for large number of sample points. In this paper, we propose a new evolutionary-based algorithm using a parametric lattice-based configuration and the discrete-based RRT for collision-free multi-robot planning at intersections. Our computational experiments using complex planning intersection scenarios have shown the feasibility and the superiority of the proposed algorithm compared to seven other related approaches. Our results offer new sampling and representation mechanisms to render optimization-based approaches for multi-robot navigation.
