建物の影を時刻ごとに計算し、屋根と壁面の太陽光発電可能量を推計する
pybdshadow
pybdshadowの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

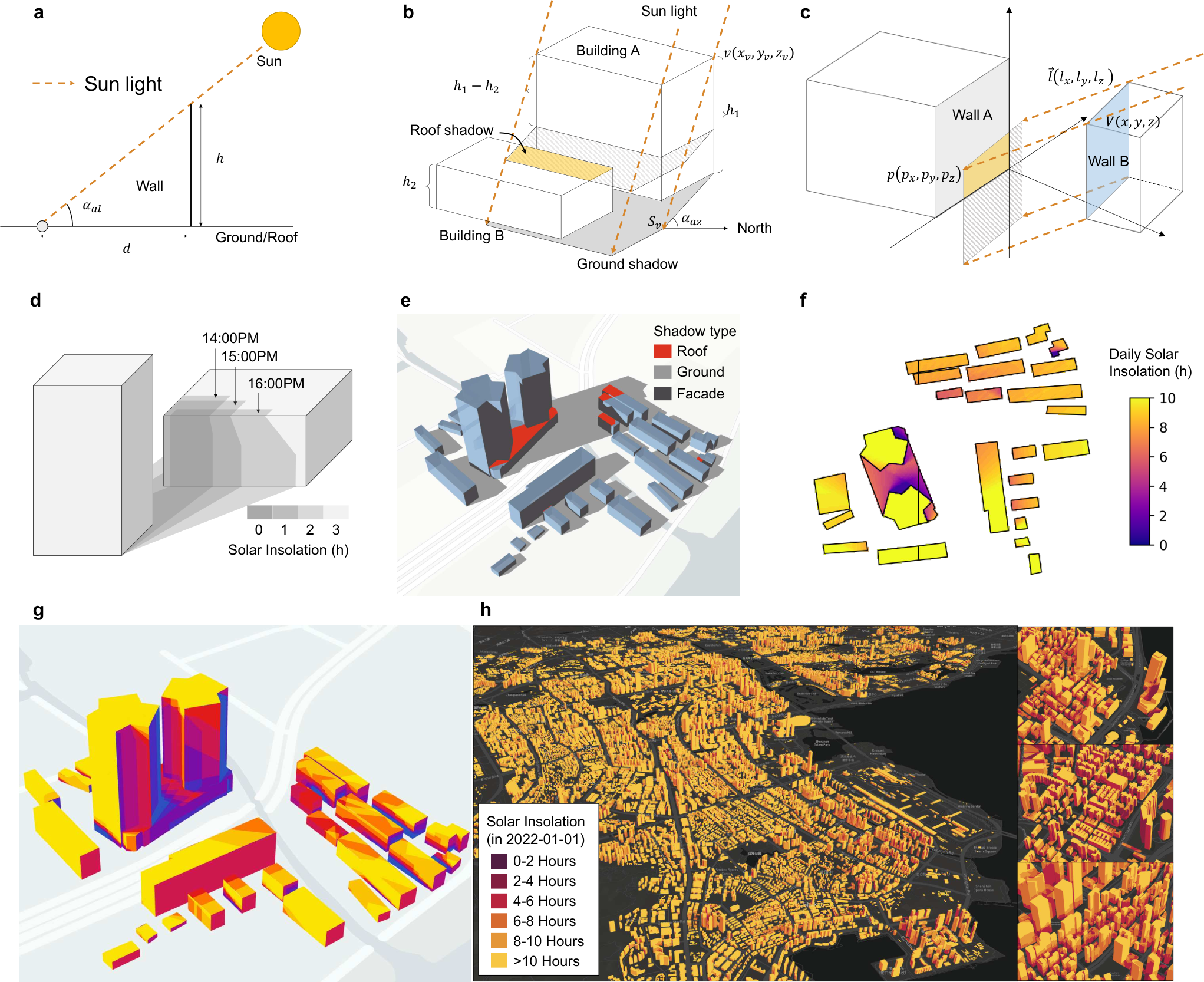

Figure 1: Computation of solar insolation within 3D architectural contexts. a Shows the geometry relationship of a wall with its projection on the ground in a sun position. b illustrating the geometric relationship in which Building A casts a shadow over the roof of Building B. c depicts how Wall B casts a shadow onto Wall A. d shows how to represent and estimate the detailed solar insolation time on the building roof and facade in a period by overlaying the building shadows, this will generate a number of smaller polygons on each building. e gives an example showing the estimation results of ground, facade and roof shadows for a city block at a given time. f and g visualize the daily solar insolation time of this city block on January 1, 2022, in both the roof and 3D views. h shows an example of solar insolation time for 23,904 buildings in Shenzhen, China, as of January 1, 2022.
概要
- 建物の輪郭と高さから時刻別の影を計算し、屋根と壁面の発電可能量を面ごとに推計する。
- 著者らは香港科技大学の屋根上設備の記録と照合し、120都市の中心部についても設定条件下で推計した。
- 壁面と屋根の比較結果は壁面用太陽電池の効率設定にも依存するため、導入先で設置条件と実測値を確かめる必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、pybdshadowの仕組み
- 01建物輪郭・高さと気象
- 02屋根・壁面の影計算
- 03面ごとの日射計算
- 04発電量の集計
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
建物一体型太陽光発電は、屋根や壁面に太陽電池を組み込む方式を指す。都市では壁面も設置候補になるが、隣の建物が落とす影や太陽の向きは場所と時刻で変わる。面積だけで発電可能量を見積もると、この違いを捉えられない。
都市の設置候補を比べるには、各面が受ける日射を求め、建物や街区ごとに集計する必要がある。著者らは建物の三次元形状と気象データを組み合わせ、屋根と壁面を同じ枠組みで推計する方法を検討した。
手法
建物の輪郭と高さから屋根・壁面を表し、各時刻の太陽の高度と方位を使って影の位置を計算する。異なる時刻の影を重ね、日当たりが異なる部分ごとに面を分ける。例えば隣の高い建物が夕方に低層棟の屋根へ影を落とす場合、その時間帯の影を屋根面の計算に反映する。
次に、太陽から直接届く光、空で散乱して届く光、地面からの反射光を合わせ、各面が受ける日射を求める。気温や風速、太陽電池の性能も発電モデルに入力し、屋根と壁面の発電可能量を推計する。研究では壁面用の変換効率を屋根用の68％と仮定し、面ごとの結果を建物、街区、都市へ集計する。
新規性
著者らは、建物の輪郭と高さから屋根・壁面に落ちる影を時刻別に求め、気象データと組み合わせて発電可能量を集計する方法を示した。面ごとの推計から、建物、街区、都市へと集計できる。
屋根に加えて壁面を扱い、影の移動に応じて面を小さな領域に分ける点が特徴である。著者らは、推計結果をShapefileやGeoJSONという地理情報形式で出力できるツール「pybdshadow」も開発したと述べる。
従来手法との違い
一般的な推計では、衛星観測や地理情報から太陽電池を設置できる屋根面を探し、受ける日射を計算する。著者らは、都市の三次元的な建物配置が屋根や壁面に作る影を広域で扱うことを課題に挙げる。
提案法は建物の高さを含む輪郭を使い、屋根と壁面の影を時刻別に計算する。確認できた本文の範囲では、既存の推計ソフトに対する精度や処理時間の数値比較は示されておらず、優位性の程度は判断できない。
実験結果
著者らは香港科技大学の屋根上設備60か所について、2021～2023年の5分間隔の発電記録と現地気象データを利用した。2022年の推計値と実測値を10分間隔、単位面積当たりにそろえ、選んだ2棟では年間の変動傾向が似ると報告する。確認できた本文の範囲では、誤差指標の数値は分からない。
都市分析では、120都市の中心部各1 km四方を対象に、2019年の各月初日を1時間間隔で計算した。著者らは、壁面の性能が良好な都市群では壁面対屋根の推計量の平均比が約68.2％で、分析対象の約17.5％は壁面が屋根を上回ったと報告する。いずれも設定条件下の推計結果である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：再開発を検討する一街区で、屋根と壁面の太陽電池設置候補を地図上で比べる。建物の輪郭・高さ、対象期間の日射・気温・風速、想定する太陽電池の性能と設置条件を入力し、面ごとの推計発電量を出力する。
この方法に学習用データや教師ラベルは想定しない。現地の建物データと設置可能面を整える作業が必要で、照合には既設設備の発電記録を使う。追加の計測センサーが要るかは、利用できる記録を確認して決める。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一街区の建物輪郭と高さ、同じ期間の日射・気温・風速、想定する太陽電池の性能を集め、屋根と壁面の推計図を作る。学習用データと教師ラベルは想定せず、建物データの欠損を直し、設置可能な面を現地条件に合わせて選ぶ。
比較基準には、同じ入力で影を考慮しない推計を置き、面ごとの発電可能量と候補順位の差を測る。既設屋根設備の発電記録があれば時刻をそろえて実測値とも照合する。記録や計測センサーがない場合は、実測検証に必要な計測を別途計画する。
限界と課題
著者らは、建物の輪郭と高さが実際の形状を簡略化しており、影の推計にずれが生じ得ると記す。また、設置上の制約を踏まえ、壁面用太陽電池の変換効率を屋根用の68％と仮定している。壁面の推計量はこの設定に依存する。
編集上の検証事項：示された実測発電量との照合は屋根上設備が対象であり、壁面の実発電量まで確かめたとは読めない。対象地域の建物形状、気象データ、設置可能面積を点検し、壁面の効率設定を変えたとき候補順位がどう動くか確認したい。
出典
元のタイトル・要旨を確認する（英語）
Global Estimation of Building-Integrated Facade and Rooftop Photovoltaic Potential by Integrating 3D Building Footprint and Spatio-Temporal Datasets
This research tackles the challenges of estimating Building-Integrated Photovoltaics (BIPV) potential across various temporal and spatial scales, accounting for different geographical climates and urban morphology. We introduce a holistic methodology for evaluating BIPV potential, integrating 3D building footprint models with diverse meteorological data sources to account for dynamic shadow effects. The approach enables the assessment of PV potential on facades and rooftops at different levels-individual buildings, urban blocks, and cities globally. Through an analysis of 120 typical cities, we highlight the importance of 3D building forms, cityscape morphology, and geographic positioning in measuring BIPV potential at various levels. In particular, our simulation study reveals that among cities with optimal facade PV performance, the average ratio of facade PV potential to rooftop PV potential is approximately 68.2%. Additionally, approximately 17.5% of the analyzed samples demonstrate even higher facade PV potentials compared to rooftop installations. This finding underscores the strategic value of incorporating facade PV applications into urban sustainable energy systems.
