誤差の減る速さを指定するロボットアームの予測制御
Time-Constant-Based MPC for Robot Manipulators
Time-Constant-Based MPC for Robot Manipulatorsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

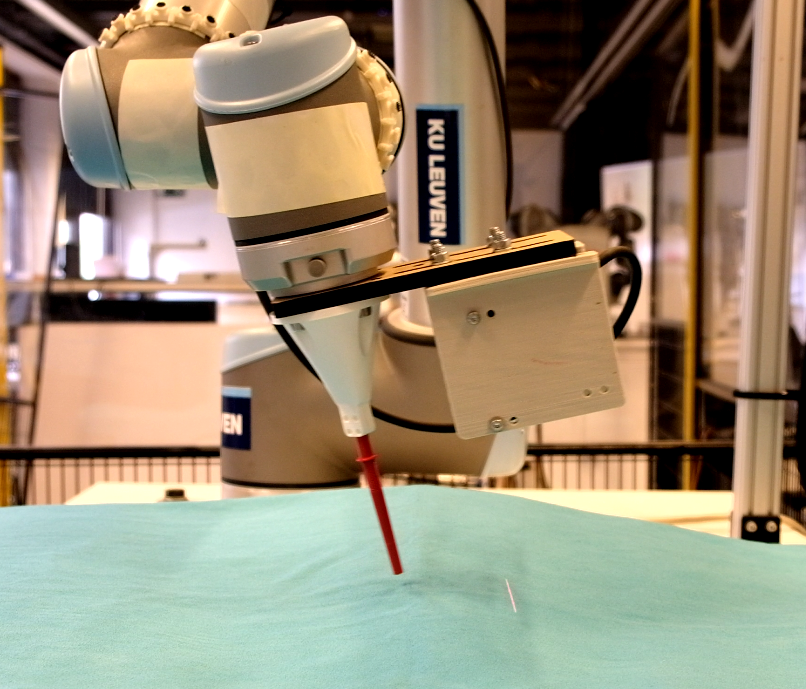

Fig. 6 : Surface-following task where the robot manipulator is controlled to maintain a desired distance w.r.t. the surface based on laser-sensor measurements.
概要
- 作業誤差ごとに時定数を指定し、望ましい減少速度からのずれをMPCで評価する。
- ３自由度ロボットのシミュレーションでは、予測区間を変えても指定した応答に近い結果を著者らが報告した。
- 表面追従への適用は記述されるが、確認できた本文の範囲では実機結果の数値は分からない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Time-Constant-Based MPC for Robot Manipulatorsの仕組み
- 01関節状態と目標
- 02作業誤差を計算
- 03時定数との差を評価
- 04指令列を最適化
- 05関節指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボットアームが未知の表面や外乱に対応するには、測定結果に応じて動きを修正する必要がある。現在の誤差から指令を決める瞬時制御では、先に迫る関節可動域や駆動限界を見込めない。
モデル予測制御（MPC）は、短い将来の動きを計算して指令を選ぶ方法である。ただし、評価に使う重みから実際の応答を予想しにくい。作業を頻繁に切り替える用途では、この調整の手間が導入上の課題になる。
手法
関節状態と目標から、工具先端の位置などの作業誤差を計算する。誤差ごとに時定数、つまり減る速さの目安を指定し、望む減少速度からのずれを評価する。例えば時定数が0.5秒なら、制約が妨げない条件で、その間に誤差が初期値の約37％になる応答を目指す。
ロボットの運動モデルで予測区間内の状態と指令列を計算し、各時点の応答のずれと指令の大きさを評価して指令を選ぶ。関節位置・速度には境界への接近速度を扱う条件を課し、加速度の指令限界は直接課す。先端が目標を追いながら関節限界に近づく場合、制約を見込んだ指令を出し、次の時点で再計算する。
新規性
著者らの提案は、作業誤差ごとに指定した減少速度からのずれを、予測区間全体で評価するMPCの構成にある。瞬時制御で使う時定数を、そのまま調整の目安にできる。
関節の位置・速度の制約には、境界への接近速度も扱う既存の形式を採用する。入力の大きさを抑える係数は残るが、主な応答速度を作業誤差ごとに指定できる点が提案の中心である。
従来手法との違い
論文で比較した瞬時制御は、現在の状態から指令を決めるため、予測区間内に迫る制約を先読みできない。従来型のMPC評価関数は予測できる一方、誤差や速度に掛ける重みと実際の応答速度の関係を読み取りにくい。
３自由度の例では、誤差とその変化速度を別々に重み付けした方式の応答が、予測区間の長さで大きく変わった。提案法は誤差の望ましい減り方を直接評価し、先の制約も見込んで指令を選ぶ。
実験結果
著者らは、３自由度の平面ロボットが先端で目標軌道を追うシミュレーションを示した。内部駆動の遅れを模したモデル差を加え、誤差の収束速度を毎秒２、時定数を0.5秒に設定した条件では、予測区間の長さを変えても、追従誤差が目標の指数関数的な応答に近かったと報告する。
関節位置・速度と加速度指令に制約を加えると、指定どおりの応答から外れた。一方、予測区間を長くすると制約に早く対応し、追従誤差が減ったという。６自由度ロボットとレーザーセンサーによる表面追従への適用も記述されるが、確認できた本文の範囲では、その実機結果の数値は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：形状が事前に分からない製品表面に沿い、工具の距離と向きを保つ工程で試す。入力は関節の位置・速度、工具先端のレーザー測定、目標の距離・姿勢、関節と指令の制限値とし、出力は逐次更新する関節指令とする。
必要な元データは対象表面の測定記録と関節状態の記録で、学習用の教師ラベルは想定しない。測定値から距離・向きの誤差を定義し、運動モデルと制約を対象機に合わせてから時定数を設定する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：表面追従作業を一つ選び、関節の位置・速度、レーザーによる表面測定、目標の距離・姿勢、関節と指令の制限値を記録する。元データはこれらの測定記録とし、学習用データや教師ラベルは要しない想定で、距離・向きの誤差と運動モデルを対象機に合わせる。
同じ経路と測定条件で、瞬時制御を比較の基準にする。時定数と予測区間を変え、追従誤差、制約への接近、１回の指令計算にかかる時間を測る。設定した応答速度に沿うか、制約付近でも所定の制御周期内に計算が終わるかを確認する。
限界と課題
著者らは、入力を抑える係数の選択は残ると述べる。また、より高次の応答を予測区間全体に課す方法は計算負荷が増え、調整上の追加利益が見られなかったため扱っていない。制約が効く場合、指定した指数関数的な誤差減少には従えない。
編集上の検証事項：確認できた本文の範囲では、表面追従の実機での誤差や計算時間の数値は分からない。レーザー測定の乱れや表面形状の変化、制約が競合する条件でも指令を計算できるかは、導入先で確認が要る。
出典
元のタイトル・要旨を確認する（英語）
From Instantaneous to Predictive Control: A More Intuitive and Tunable MPC Formulation for Robot Manipulators
Model predictive control (MPC) has become increasingly popular for the control of robot manipulators due to its improved performance compared to instantaneous control approaches. However, tuning these controllers remains a considerable hurdle. To address this hurdle, we propose a practical MPC formulation which retains the more interpretable tuning parameters of the instantaneous control approach while enhancing the performance through a prediction horizon. The formulation is motivated at hand of a simple example, highlighting the practical tuning challenges associated with typical MPC approaches and showing how the proposed formulation alleviates these challenges. Furthermore, the formulation is validated on a surface-following task, illustrating its applicability to industrially relevant scenarios. Although the research is presented in the context of robot manipulator control, we anticipate that the formulation is more broadly applicable.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
