アルミの傾斜積層で、測定した高さを次層の溶接速度に反映する
Robotic Wire Arc Additive Manufacturing with Variable Height Layers

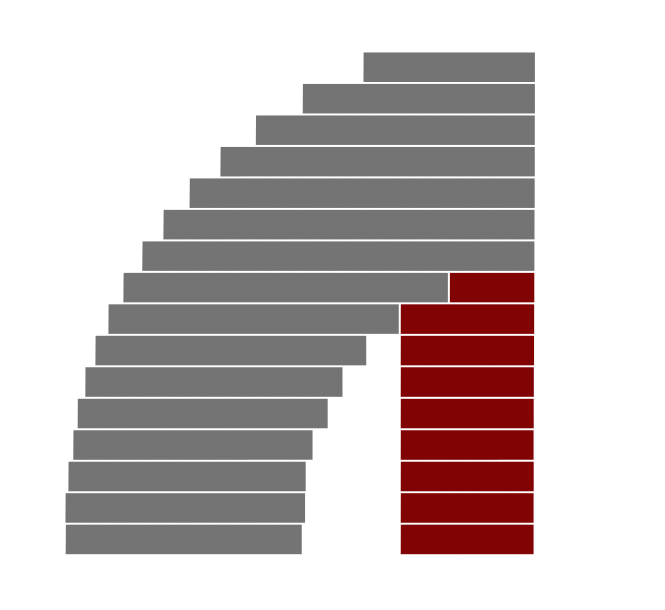

Robotic Wire Arc Additive Manufacturing with Variable Height Layersの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む
(a)
概要
- アルミの可変高さ積層では、蓄熱により事前の速度モデルと実際の盛り高さがずれる。
- 赤外線カメラで推定した層の高さを使い、許容速度を守りながら次層のトーチ速度を補正する。
- 四条件の比較では、最終層の高さ誤差RMSEは低温・開ループ47.73 mm、高温・閉ループ0.57 mmだった。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Robotic Wire Arc Additive Manufacturing with Variable Height Layersの仕組み
- 01目標層形状
- 02赤外線画像で高さ推定
- 03次層の速度を補正
- 04ロボットの速度指示
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ワイヤアーク積層造形は、アークで金属ワイヤを溶かし、ロボットで材料を積み重ねる方法である。一つの層の中で高さを変えると、張り出した形を支え材や部品の分割なしで作れる。
アルミでは、先に積んだ層の熱によって、同じ溶接条件でも盛り高さが変わる。予定した速度のまま積むと高さのずれが重なり、トーチと造形物の距離も変わるため、後続層への補正が重要になる。
手法
まずワイヤの供給速度を固定し、トーチの移動速度と、溶かした材料が加える高さとの関係を実測してモデルにする。目標形状を場所ごとに高さが異なる層に分け、各経路区間の予定速度を求める。曲がった管なら、区間ごとに必要な盛り高さが違うため、トーチ速度も区間ごとに変わる。
別のロボットに載せた赤外線カメラで溶接アークの明るい領域を追い、位置関係の校正結果を使って層の高さを推定する。測定高さと目標との差を次層に必要な盛り高さへ反映し、許容速度と隣接区間の速度差を考慮して指示を作る。測定結果を次の操作へ戻す「閉ループ制御」であり、指示を変更できるのは層と層の間である。
新規性
著者らが示す新しさは、アルミの可変高さ積層で測った層の高さを、次の層の速度計画に戻す点にある。事前に求めた速度と盛り高さの関係が蓄熱でずれても、層間で誤差を補正できるようにした。
補正では許容速度を守り、隣接する経路区間で速度が急変することにも罰則を設ける。冷却条件の異なる二つの速度モデルを用い、モデルのずれがある場合も検討した。
従来手法との違い
比較対象の開ループ方式は、測定した高さを使わず、事前のモデルから求めた速度で各層を造形する。著者らは、溶接後に十分冷却したデータによる低温モデルと、層間に冷却時間を置かず積んだデータによる高温モデルを用いた。
各モデルで開ループと層間補正を行う閉ループを試し、計四条件を同じ名目経路計画で比較した。測定値を次層へ反映するかどうかに加え、速度計画に使うモデルの違いも結果に含まれる。
実験結果
著者らはER4043アルミワイヤによる曲がった管について、低温・高温モデルと開ループ・閉ループを組み合わせた四条件を、同じ名目経路計画で比較した。別の90度管は高温モデルの形状上の実現範囲を外れるため、四条件の比較には両モデルの範囲内に入る試験体を使った。
指標は各層の経路区間における高さ誤差の二乗平均平方根（RMSE）である。著者らの表では、最大RMSE／最終層RMSEは低温・開ループ47.73／47.73 mm、高温・開ループ10.55／10.55 mm、低温・閉ループ1.41／1.18 mm、高温・閉ループ1.99／0.57 mmだった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：張り出しのあるアルミ管の試作で、傾いた層を重ねる工程を対象にする。入力は管の目標形状、層と区間ごとの目標高さ、同じ材料・溶接条件で測った速度と盛り高さの対応データ、溶接中の赤外線画像とする。
各層の造形後に推定高さを目標と照合し、次層の区間別速度指示と高さ誤差の記録を出力する。赤外線カメラとロボットの位置関係を校正し、対象形状に合わせて速度モデルを取り直す。画像の学習用ラベルを使う工程は本文に示されていない。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：小さなアルミ管試作について目標形状と区間別の層高さを決め、同じ材料・溶接条件で速度と盛り高さの実測校正データを集める。必要なセンサーは溶接を追う赤外線カメラで、ロボットとの位置関係を校正する。学習用画像ラベルを使う手順は本文に示されていない。
同じ経路計画で、測定値を使わない開ループを基準に層間補正を比較する。画像から推定した高さを別の高さ測定値と照合し、各層と最終層の高さ誤差RMSE、指示速度の許容範囲、表面の筋と酸化の有無を確認する。
限界と課題
著者らは、別に造形した90度の曲がった管で、層が進むと必要な盛り高さを許容速度内で実現できず、閉ループでも誤差が増えたと報告する。表面には筋状模様が見られ、層の途中での補正や材料内部の構造評価を今後の課題としている。
編集上の検証事項は、対象形状が盛り高さの実現範囲に入るか、赤外線画像による高さ推定が対象の溶接条件で安定するか、完成品の表面と材料構造が用途の基準を満たすかである。四条件の誤差値を別形状へそのまま当てはめることはできない。
出典
元のタイトル・要旨を確認する（英語）
Robotic Wire Arc Additive Manufacturing with Variable Height Layers
Robotic wire arc additive manufacturing has been widely adopted due to its high deposition rates and large print volume relative to other metal additive manufacturing processes. For complex geometries, printing with variable height within layers offer the advantage of producing overhangs without the need for support material or geometric decomposition. This approach has been demonstrated for steel using precomputed robot speed profiles to achieve consistent geometric quality. In contrast, aluminum exhibits a bead geometry that is tightly coupled to the temperature of the previous layer, resulting in significant changes to the height of the deposited material at different points in the part. This paper presents a closed-loop approach to correcting for variations in the height of the deposited material between layers. We use an IR camera mounted on a separate robot to track the welding flame and estimate the height of deposited material. The robot velocity profile is then updated to account for the error in the previous layer and the nominal planned height profile while factoring in process and system constraints. Implementation of this framework showed significant improvement over the open-loop case and demonstrated robustness to inaccurate model parameters.
