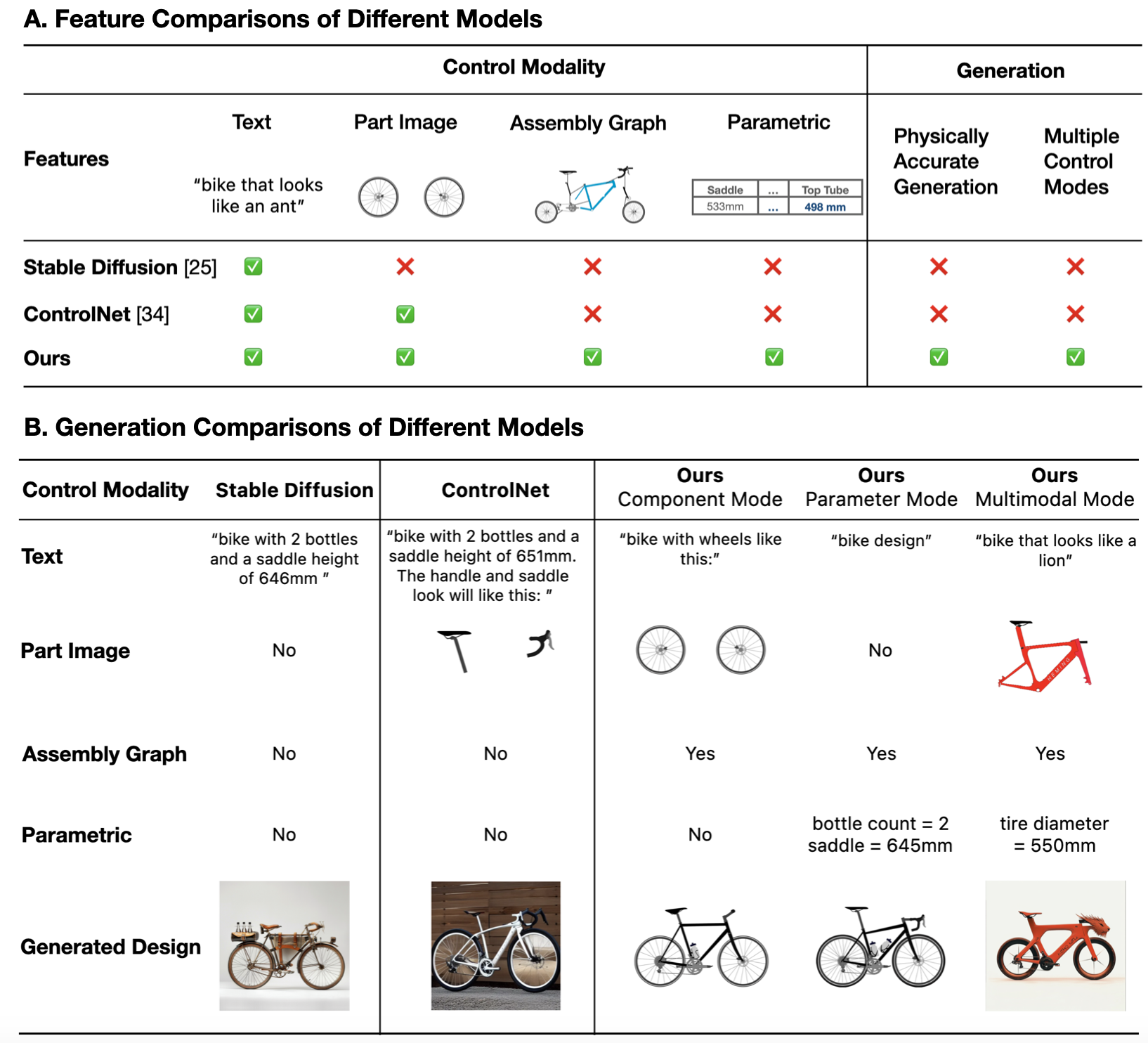

Figure 1: Comparisons of features and generation results for different models. In Subfigure A, we show the additional control modalities and features that our model offers in comparison to the state-of-the-art models. in Subfigure B, we compare the performance in precise multimodal control and generation quality for different models.
概要
- 寸法などの数値、部品画像とその配置、文章を組み合わせて自転車の設計画像を生成する。
- 欠けた数値は補完し、部品画像は組立グラフに従って配置してから生成条件に使う。
- 掲載されたR²と正解率は評価用の代理モデルの成績であり、生成画像の条件適合率ではない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Parametric-ControlNetの仕組み
- 01寸法・部品画像・文章
- 02欠損数値の補完
- 03部品画像の配置
- 04条件統合と画像生成
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、寸法や部品の指定を受けて工業製品の設計画像を作る。自転車を文章だけで説明しても、サドルの高さやボトルの本数、部品の位置関係まで正確に伝えるのは難しい。
設計の初期案では、見た目とともに数値や組立条件を確認する。画像生成をその検討に使うには、条件を入力できる仕組みと、出力が条件に沿うかを調べる手段が必要になる。
手法
入力は寸法などの数値、部品の参考画像、組立グラフ、文章だ。組立グラフは部品のつながりや相対的な位置・大きさを表し、その指定に従って部品画像を重ねる。数値が欠けていれば拡散モデルで補完する。拡散モデルは、乱したデータを段階的に整える方法を学ぶモデルで、数値がそろっていれば補完は省く。
完成した数値、重ねた部品画像、文章をそれぞれ数値列に変換する。文章には画像と文章の対応を学んだCLIPを使う。数値列を統合してControlNet型の追加制御部に渡し、Stable Diffusionによる生成を各層で調整する。例えばサドルの高さとボトルの配置を指定し、自転車の設計画像を得る流れだ。
新規性
著者らの提案は、寸法などの数値、部品の参考画像と組立グラフ、文章を、一つの画像生成過程の条件として統合する構成にある。数値が欠けている場合は補完し、そろっている場合は補完を省く。
部品画像を指定された大きさと位置で重ねてから読み取り、数値と文章の情報に合わせる。異なる形式の設計条件を、画像生成モデルへ追加制御として渡す点が主張の中心だ。
従来手法との違い
比較対象として本文が挙げるStable Diffusionは、主に文章から画像を生成する。著者らは「ボトルを2本」という指定に従わなかった生成例を示し、文章だけで部品数や組立条件を伝える難しさを説明している。
提案手法は数値条件と、配置情報に従って合成した部品画像を加える。既存のControlNetによる追加条件の仕組みを参考にしているが、確認できた本文の範囲では、両手法の生成結果を数値で比較した表は確認できない。
実験結果
著者らはBIKEDの自転車設計4,500件を増補して12,506件とし、11,255件を学習、1,251件をテストに使った。各例には222項目の数値、512×512画素の画像、共通の短い説明文がある。評価課題として、数値のみ、部品画像のみ、両者を組み合わせた条件での生成を挙げる。
著者らが示す評価用の代理モデルのテスト成績は、寸法など5項目の決定係数R²が0.95～0.98、ボトル本数とハンドル形状の正解率がそれぞれ0.94、0.93だ。これは画像から条件を推定するモデルの成績で、生成画像の適合率ではない。代理モデルの型は表と本文で記述が食い違う。確認できた本文の範囲では、生成結果の数値表は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：自転車の初期案を検討する設計者が、寸法表、候補部品の画像、各部品の位置と大きさを記した組立グラフ、短い説明文を入力する。出力画像を見ながら、指定した寸法や部品数が案に反映されているか確認する。
適用には、対象の自転車について数値条件と完成画像が対応した学習データ、部品画像、配置情報が要る。部品数などを判定する項目には正解ラベルを用意し、対象の入力形式に合わせてモデルを調整する。この用途に専用センサーは想定しない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の自転車について、寸法表と完成画像を対応付けた学習データを集め、部品画像とその位置・大きさを組立グラフに記録する。ボトル本数など判定する項目には正解ラベルを付け、入力形式に合わせて学習・調整する。追加の専用センサーは想定しない。
同じ条件を文章だけで指定する画像生成を比較基準にし、学習に使わない設計条件で画像を作る。寸法のずれ、部品数と配置の正解率、設計者の採否を別々に記録する。画像から寸法を推定して判定する場合は、推定器自体の誤差も測る。
限界と課題
著者らは、従来の文章主体の画像生成では、数値や組立条件への厳密な対応が難しいと述べる。一方、提案手法そのものの失敗率や、生成画像から製作可能な設計データを得られるかは、確認できた本文の範囲では判断できない。
編集上の検証事項は、寸法、部品数、配置が生成画像でどの程度守られるか、画像上の整合性が実際の設計要件を満たすかである。画像から条件を読み取る代理モデルにも誤りがあるため、その推定誤差と生成側の誤りを分けて調べる必要がある。
