甲状腺の超音波画像から結節の輪郭を描く、画像と文章の二枝構成
CLIP-TNseg
CLIP-TNsegの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

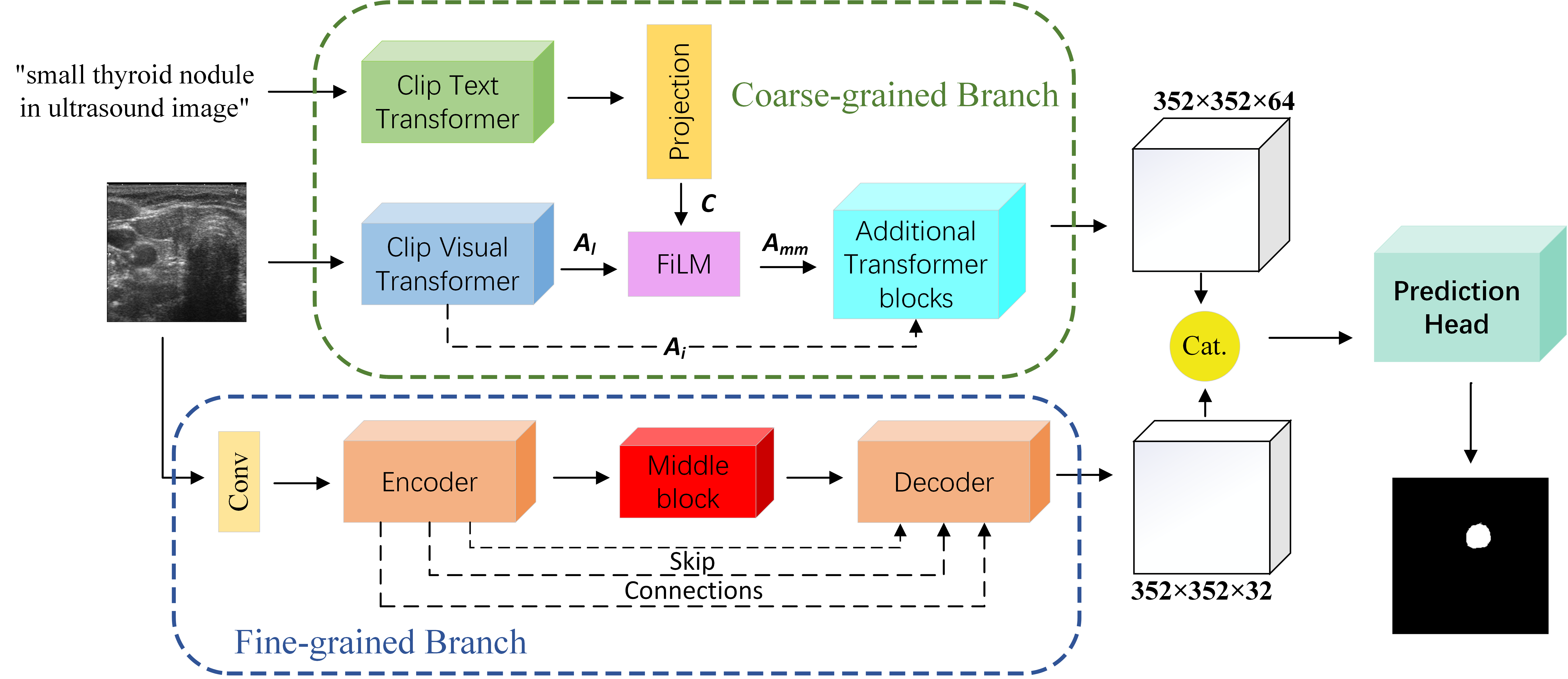

Fig. 1: Overall architecture of our CLIP-TNseg, with three main components: CGB for extracting high-level semantic features from pre-trained CLIP models, FGB for capturing fine-grained features with residual learning, and PH for generating final segmentation maps.
概要
- CLIP-TNsegは、超音波画像と文章を入力し、甲状腺結節の領域を画素単位で示す。
- 事前学習済みCLIPによる大まかな特徴と、U-Net型の枝による細部の特徴を結合する。
- 著者らは包括データで平均Dice係数91.91％、追加学習なしのTN3Kで87.83％を報告した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、CLIP-TNsegの仕組み
- 01超音波画像と説明文
- 02二枝で特徴抽出
- 03特徴を結合
- 04結節の領域画像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
甲状腺の超音波画像で結節の輪郭を取ると、大きさや形の確認に役立つ。しかし超音波画像には粒状の雑音、低いコントラスト、影があり、境界が見えにくいことがある。自動で輪郭を示す方法にも、細部の取りこぼしが課題となる。
著者らは、画像だけでは捉えにくい対象の意味を文章から補い、画像中の細かな位置情報も残す方法を試した。出力は診断名ではなく、結節に当たる画素の領域である。
手法
一方の枝は、画像と文章を関連づけて学習済みのCLIPから、結節が何かを示す大まかな特徴を取る。CLIP本体の重みは固定し、文章から得た特徴で画像の特徴を調整する。もう一方の枝はU-Net型の構造で画像を縮小・拡大し、途中の細部情報も後段へ渡して境界を捉える。
二つの枝の出力をつなぎ、最後の予測部分が各画素を結節領域かどうかに分ける。例えば画像に境界の薄い結節がある場合、文章は探す対象を指定し、画像側の細部情報が輪郭の位置を補う。こうして一枚の画像に対する領域マップを出力する。
新規性
CLIP-TNsegは、画像と文章を扱う事前学習済みCLIPの特徴と、細かな位置情報を拾うU-Net型の枝を並列に使う。文章が示す対象の大まかな特徴と、超音波画像の局所的な境界情報を結合する構成である。
著者らは独自収集のPKTN画像も含めて評価し、各枝の出力を止める比較で両方が性能に寄与することを調べた。新規性の中心は、この二種類の特徴の組み合わせにある。
従来手法との違い
論文では、画像だけを使うFCN、U-Net、Attention U-Netと、画像と文章を使うCLIPSeg、TGANet、LViTを比較した。著者らは、比較対象を同じ包括データで学習させたと記している。
包括データでは、最も近い比較値のLViTが平均Dice係数91.24％、提案法は91.91％だった。別のTN3KではCLIPSegの85.69％に対し87.83％で、著者らはTN3Kで追加学習をしていないと述べる。
実験結果
著者らは公開データ、独自収集のPKTN、追加画像からなる包括データと、別の公開データTN3Kで評価した。PKTNは1,005枚で、臨床担当者が輪郭を付け、経験の長い担当者が確認した。指標は領域の重なりを測る平均IoU、平均Dice係数、結節部分のIoUである。
包括データで提案法は順に86.85％、91.91％、76.52％、TN3Kでは81.29％、87.83％、69.05％だったと著者らは報告する。片方の枝の出力をゼロにする実験では、両枝を使う場合より各指標が下がった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：超音波画像の計測補助として、検査担当者が撮った甲状腺画像と「甲状腺結節」の説明文を入力し、結節の候補領域を画像上に重ねる。出力は画素ごとの領域で、担当者が境界を確認・修正する。
修正前後の輪郭を残し、サイズや形状の確認に使う。境界が不鮮明な画像は担当者へ目立つ形で戻し、モデルの領域をそのまま診断結果とは扱わない。検査現場の手順に組み込めるかを確認する用途である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：担当者が輪郭を確認済みの画像を、撮影元と結節の特徴が偏らないように評価用へ分ける。現行の輪郭作成手順と画像のみのモデルを基準に、同じ画像で領域の一致度と修正時間を測る。
平均値だけでなく、境界が不鮮明な例や小さな結節での見落としを記録する。文章入力を統一した場合と表現を変えた場合も比べる。結果は担当者が確認する補助表示として評価し、診断の正しさは別の手順で扱う。
限界と課題
確認できた本文の範囲では、著者らは包括データと別のTN3Kで良好な数値を報告するが、実際の診療手順で読影や判断がどう変わるかは評価していない。比較実験は輪郭の一致度を中心にしている。
編集上の確認点は、施設や装置が変わった画像、境界の曖昧な結節、小さな結節での誤差である。文章入力の表現が変わったときの安定性や、医師が修正に要する時間も、導入前に別途調べる必要がある。
