点群の色を圧縮するRAHT係数、末端層を省くか成分ごとに選ぶ
Rate-Distortion Optimized Skip Coding of RAHT Coefficients
Rate-Distortion Optimized Skip Coding of RAHT Coefficientsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

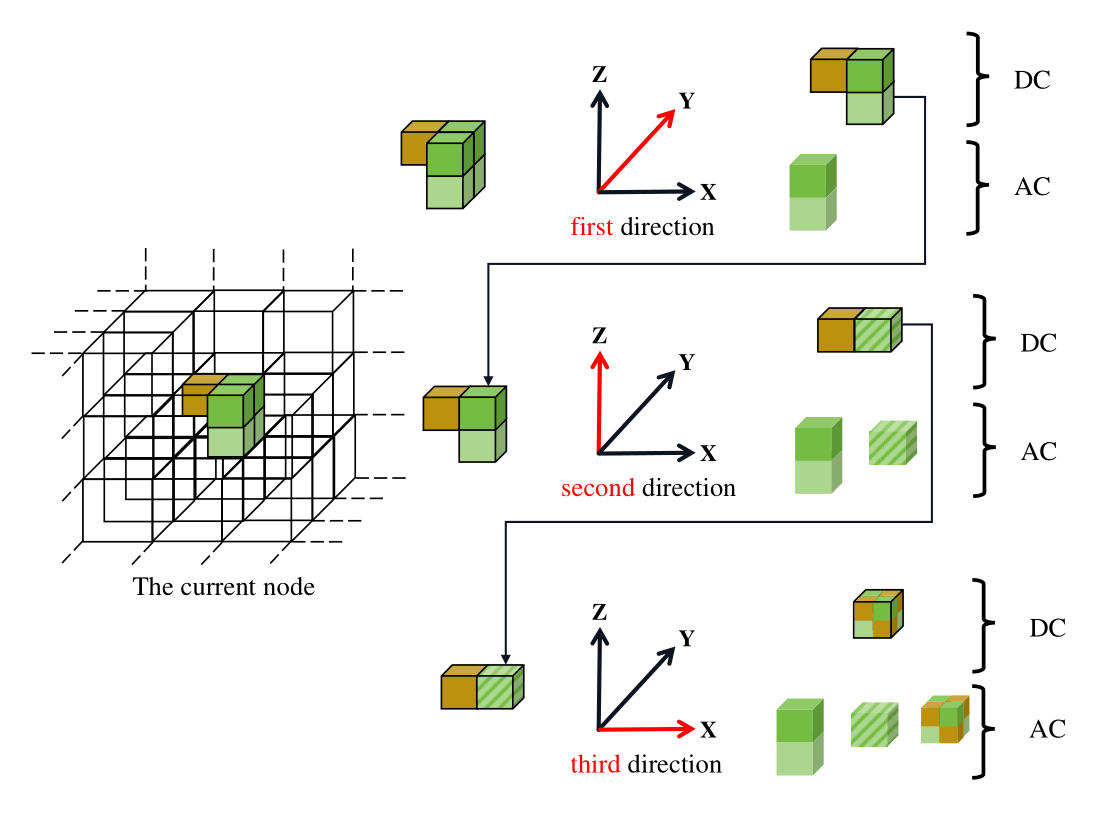

Fig. 2: The process of RAHT. Take the points in the current node as an example, first, a 3D Haar Wavelet transform is performed along with the Y direction to obtain 3 immediate DC coefficients and 2 AC coefficients; second, the 3 immediate DC coefficients are further transformed along with the Z direction to obtain 2 immediate DC coefficients and 1 AC coefficients; third, the 2 immediate DC coefficients are transformed along with the X direction to obtain 1 DC coefficient and 1 AC coefficient. The DC coefficient in the third stage and the AC coefficients in all the three stages are then quantized and entropy encoded.
概要
- RAHTの末端側1～4層の残差を省く候補と、全層を符号化する候補をLuma・Cb・Crごとに比較する。
- 著者らの動的点群試験では、フレーム間予測を使うC2条件の平均End-to-End BD-AttrRateはLuma −3.50％、Cb −5.56％、Cr −4.18％だった。
- 改善幅は圧縮条件と点群系列で異なり、C2でもビット率が増えた色成分がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Rate-Distortion Optimized Skip Coding of RAHT Coefficientsの仕組み
- 01色付き点群
- 02RAHT係数の残差
- 03五つの候補を比較
- 04フラグと属性ビット列
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、動く物体を表す三次元点群の色データを圧縮する。点群は位置座標と色などを持つ多数の点からなり、データ量が大きいと保存や伝送の負担になる。
対象の圧縮方式G-PCCでは、RAHTという階層的な変換で色を係数に変える。著者らは、階層の末端側にゼロの残差が多い点に着目した。残差は係数とその予測値の差で、ゼロが多い層にも符号化のためのビットを使う。
手法
符号化側はRAHT係数の残差について、全層を符号化する候補と、最後の1～4層をそれぞれ省く候補を比べる。各候補の推定ビット数と復元誤差から費用を計算し、最小の候補を選ぶ。データ量と誤差を一緒に評価するこの計算を、レート歪み最適化という。
例えば最後の2層を省く候補が選ばれると、その層の残差は送らず、選択結果をフラグで伝える。復号側は残差をゼロとみなし、予測を使った係数を再構成してから色を復元する。判定はLuma、Cb、Crごとに独立で、誤差は変換後の係数から計算するため、候補ごとの逆RAHT計算を避けられる。
新規性
著者らは、RAHTの末端側の層について、残差をすべて符号化する場合と、最後の1～4層を省く場合を比較して選ぶ。選択は明るさのLumaと色差のCb、Crで独立に行い、結果を復号側へ送る。
候補の比較では、推定ビット数と係数から計算した復元誤差を用いる。量子化設定に応じて比較時の重みを変え、候補ごとの逆RAHT計算を避ける点も提案に含まれる。
従来手法との違い
比較対象は、動的点群向けG-PCCの参照ソフトGeS-TM v4.0である。通常のRAHT符号化では、予測後の係数の残差を符号化する。提案手法は、その残差について末端側の層を省く候補を加え、符号化する場合と比べて選択する。
復号側は選択を示すフラグを読み、省いた層の残差をゼロとして扱う。予測を使った係数では、その層の予測値が再構成値になる。変更対象は色属性の符号化であり、幾何情報の符号化を変更する提案ではない。
実験結果
著者らはGeS-TM v4.0を比較対象とし、MPEGの共通試験条件で動的点群を評価した。幾何情報には八分木符号化、色属性にはRAHTを使い、幾何が可逆で属性が非可逆のC1と、両方が非可逆のC2を試した。各点群は六つの量子化設定で符号化した。
指標のEnd-to-End BD-AttrRateは、同じ復元品質での点当たり属性ビット率の変化を表し、負の値が削減を示す。著者らの報告では、フレーム間予測を使う条件の全系列平均は、C2でLuma −3.50％、Cb −5.56％、Cr −4.18％、C1で順に−0.46％、−1.49％、−0.68％だった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：工場内で動く設備を、色付き三次元点群の時系列として保存する。位置と色を取得できる計測センサーで現場の点群を集め、対応する入力形式に整えて圧縮し、閲覧時に復号する。出力は保存用のビット列と復元した色付き点群である。
この方式の選択処理に学習用データや正解ラベルは要らない。適用には現場で取得した点群、色成分の確認、時系列の入力条件への調整が必要になる。保存量と設備表面の色の再現性は、現場データで検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：位置と色を取得できる計測センサーで、設備の色付き時系列点群を少量収集する。収録条件を記録し、元データを保管したうえでGeS-TMの入力条件に合わせる。この符号化方式の学習用データや正解ラベルは不要だが、比較には同じ入力点群が必要である。
同じ量子化設定と予測条件で、GeS-TM v4.0の通常符号化と提案手法を比較する。色属性のビット数と復元品質に加え、符号化・復号時間を測り、設備表面の色を目視でも確認する。採否は平均値だけでなく、対象系列ごとの結果で判断する。
限界と課題
著者らの結果では、改善幅は圧縮条件や点群系列、色成分で異なる。フレーム間予測を使うC2条件でも、basketball_playerのCbとCrは正の値で、ビット率は改善していない。著者らはC1条件の改善が小さい理由として、総符号量に対する削減分の比率と、残差を省いたときの復元誤差を挙げる。
編集上の検証事項は、対象点群の末端層でゼロの残差がどれだけあるか、色の変化を許容できるか、符号化と復号の時間が用途に収まるかである。工場の点群でこれらを確かめた結果は、確認できた本文の範囲にはない。
出典
元のタイトル・要旨を確認する（英語）
Rate-Distortion Optimized Skip Coding of Region Adaptive Hierarchical Transform Coefficients for MPEG G-PCC
Three-dimensional (3D) point clouds are becoming more and more popular for representing 3D objects and scenes. Due to limited network bandwidth, efficient compression of 3D point clouds is crucial. To tackle this challenge, the Moving Picture Experts Group (MPEG) is actively developing the Geometry-based Point Cloud Compression (G-PCC) standard, incorporating innovative methods to optimize compression, such as the Region-Adaptive Hierarchical Transform (RAHT) nestled within a layer-by-layer octree-tree structure. Nevertheless, a notable problem still exists in RAHT, i.e., the proportion of zero residuals in the last few RAHT layers leads to unnecessary bitrate consumption. To address this problem, we propose an adaptive skip coding method for RAHT, which adaptively determines whether to encode the residuals of the last several layers or not, thereby improving the coding efficiency. In addition, we propose a rate-distortion cost calculation method associated with an adaptive Lagrange multiplier. Experimental results demonstrate that the proposed method achieves average Bjøntegaard rate improvements of -3.50%, -5.56%, and -4.18% for the Luma, Cb, and Cr components, respectively, on dynamic point clouds, when compared with the state-of-the-art G-PCC reference software under the common test conditions recommended by MPEG.
