自然言語の変更指示からロボットの状態遷移コードを編集するChatFSM
ChatFSM
ChatFSMの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

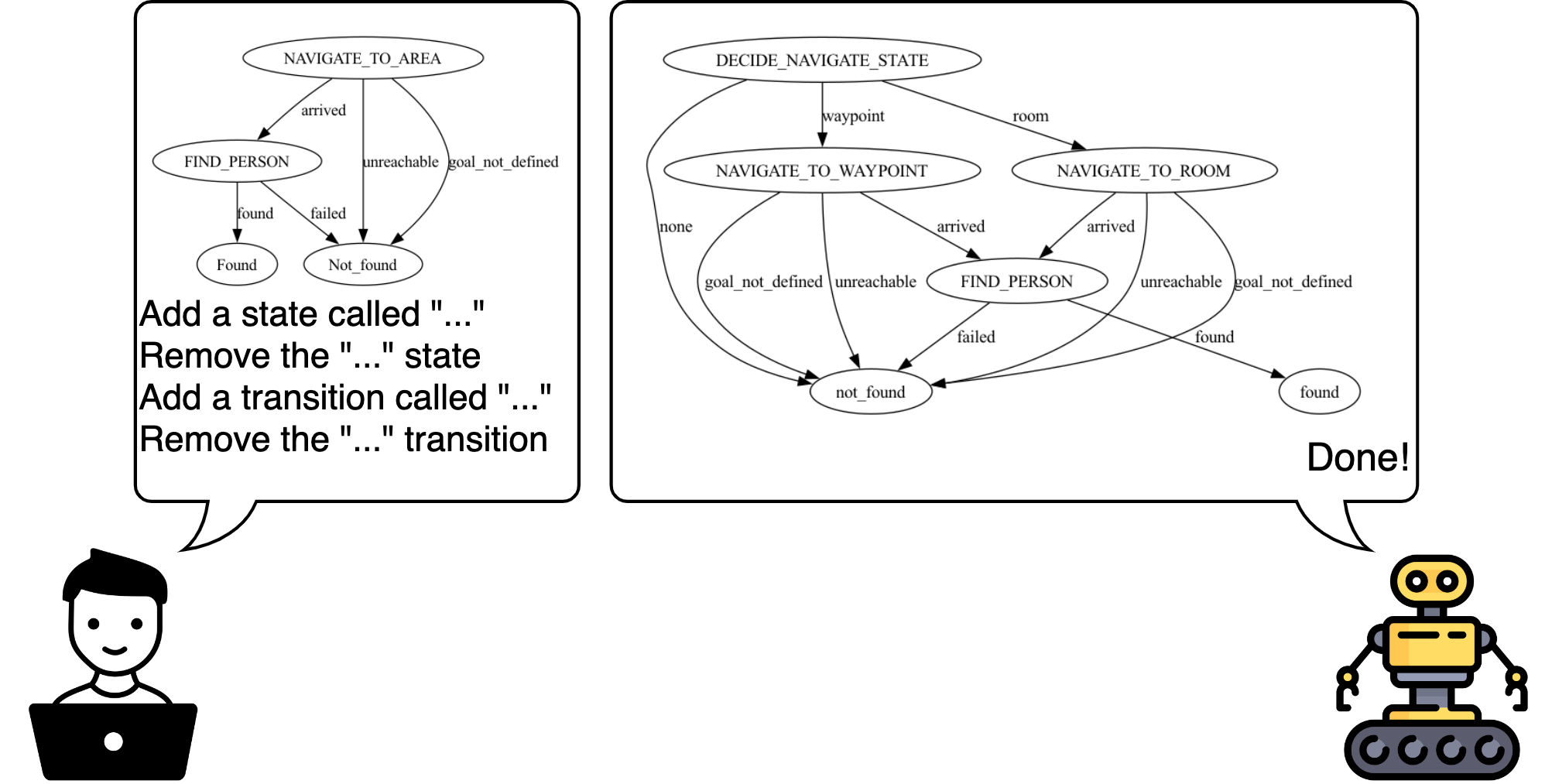

Fig. 1: Robotics developers can use natural language to modify finite state machines through a chatbot.
概要
- ChatFSMは既存のロボット用FSMコードと自然言語の変更指示から、更新後のコード全体を生成する。
- 著者らの６組の評価では、２モデルとも５組が構造上の差分なし、１組が遷移条件名に関する小さな差分だった。
- 関連コードを検索して添えても今回の分類結果は変わらず、該当する状態クラスの実装を手で加えた再評価では条件名の差分が解消した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ChatFSMの仕組み
- 01既存FSMと変更指示
- 02関連コードを任意で検索
- 03FSMコードを編集
- 04更新済みコード
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボットの行動手順は、移動や把持などの動作と、その結果に応じた分岐で決まる。有限状態機械（FSM）は動作を「状態」、次へ進む条件付きのつながりを「遷移」として表し、手順をコードで管理する方法である。
状態や分岐が増えると、変更に関係する箇所を追い、条件と行き先を整合させる作業が重くなる。著者らは、開発者の自然言語による指示を使って、既存の制御手順を編集できるかを調べた。
手法
ChatFSMは、既存のFSMコードと変更内容を大規模言語モデルに渡し、更新後のコード全体を返す。少数の例を指示に示す「少数例プロンプト」も用いる。例えば、人を探す前に移動先を選ぶ変更では、選択する状態と、その結果に応じた遷移をコードへ反映する。
関連コードを入力に添えるRAG（検索拡張生成）も試す。これはコードベースから関連情報を探し、モデルが参照する文脈を増やす方法である。表示機能では別のモデル処理がコード中の状態と遷移をJSON形式のデータに抽出し、Graphvizで図にする。
新規性
ChatFSMが扱うのは、ロボットの行動手順を一から記述する課題ではなく、既存のFSMコードへの変更である。状態、遷移、条件の追加や変更を自然言語で指定し、更新後のコード全体を生成する。
著者らは実際の開発履歴に残る変更前後のコードを使い、生成したFSMの構造を人間の編集結果と照合した。関連コードを検索して指示に添える条件も、同じ６組で調べている。
従来手法との違い
基準となるのは、開発者が変更した後のFSMである。著者らは変更前のコードと変更内容の説明をChatFSMに与え、生成結果から抽出した状態と遷移を、変更後のコードから抽出したものと照合した。
関連コードを検索して添える条件と、添えない条件も比較した。今回取得された文脈は主に各状態の実装詳細で、両条件の分類結果は同じだった。この結果だけで、別の変更やコードベースでも検索が不要とは言えない。
実験結果
著者らはRoboCup@Homeチームの開発履歴で変更前後のコード87組を確認し、FSMの構造変更を含む６組を評価した。GPT-4o-05-13とLLaMA-3.1-70b-versatileは、関連コードの追加あり・なしの各条件で、ともに６組中「差分なし」５組、「小さな差分」１組、「構造上の差分」０組だった。
「小さな差分」は１組の遷移条件名の誤りである。平均処理時間の表はGPT-4o-2024-05-13が59.4秒、Llama-3.1-70b-Versatileが3.7秒、人間が164秒と記す。ただし、正確さの表と処理時間の表でGPT-4oの表記が異なり、確認できた本文の範囲では時間の測定条件も分からない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内サービスロボットの「扉へ移動して開ける」FSMに、開扉に失敗した場合の遷移を追加する。入力は既存コード、変更指示、扉操作の状態クラスとし、出力は更新後のコードと、確認用に抽出した遷移図にする。
追加学習用データや正解ラベルはこの編集案では用意せず、既存の状態クラスを参照情報にする。必要なセンサー入力がどの条件名に対応するかを開発者が確認し、生成差分を実際の制御コードに合わせる。動作改善は未検証の応用仮説である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：既存のFSMコードと、開発者が承認した変更前後の組を少数集める。評価用の正解ラベルは変更後コードから抽出した状態名、遷移先、条件名とし、追加学習は行わない。対象ロボットのセンサー入力と条件名の対応も記録する。
手作業で編集した後のコードを基準に、同じ指示から生成したコードの状態・遷移・条件の一致件数と、開発者の修正時間を測る。必要な状態クラスの実装を文脈に加える条件も比較する。実機への適用前には、各分岐の動作を確認する。
限界と課題
著者らが示した具体的な誤りは、６組中１組で遷移条件名を取り違えた例である。検索した文脈には該当する状態クラスの実装が含まれず、その実装を手で加えて再評価すると、両モデルともその組で差分がなくなった。
編集上の検証事項は、別のFSM実装や変更規模でも条件名を正しく選べるかである。確認できた本文には評価入力を「変更後コード」と記す箇所もあり、変更前コードを入力とする他の説明と食い違う。評価手順と処理時間の測定条件は原著者への確認が必要である。
出典
元のタイトル・要旨を確認する（英語）
Can Large Language Models Help Developers with Robotic Finite State Machine Modification?
Finite state machines (FSMs) are widely used to manage robot behavior logic, particularly in real-world applications that require a high degree of reliability and structure. However, traditional manual FSM design and modification processes can be time-consuming and error-prone. We propose that large language models (LLMs) can assist developers in editing FSM code for real-world robotic use cases. LLMs, with their ability to use context and process natural language, offer a solution for FSM modification with high correctness, allowing developers to update complex control logic through natural language instructions. Our approach leverages few-shot prompting and language-guided code generation to reduce the amount of time it takes to edit an FSM. To validate this approach, we evaluate it on a real-world robotics dataset, demonstrating its effectiveness in practical scenarios.
