化学プロセス図の下書きを作る、専門エージェントと知識グラフの二段階方式
Agentic Web Navigation and Graph RAG for Process Diagrams
Agentic Web Navigation and Graph RAG for Process Diagramsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

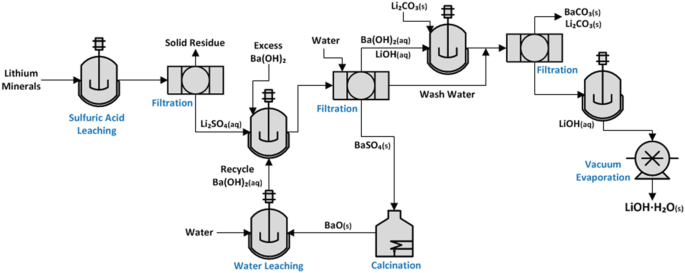

Figure 1: The figure shows the PFD for the production of lithium hydroxide (LiOH) from lithium minerals ( Halim et al. 2022 ) . Lithium hydroxide is primarily used in lithium-ion battery production and high-purity chemical processes critical to semiconductor and electronics manufacturing, with a global market valued at $10 billion in 2024 and projected to grow significantly.
概要
- 専門エージェントが画像、論文、特許などの公開情報を集め、上位エージェントが統合する。
- 設備や工程の関係を知識グラフにし、Graph RAGで工程図の生成と質問応答に利用する。
- 著者らは1,020種を知識構築、50種を生成評価に使う設定を示すが、確認できた本文の範囲に定量結果はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Agentic Web Navigation and Graph RAG for Process Diagramsの仕組み
- 01化学品と公開情報
- 02分野別に検索・要約
- 03関係をグラフ化
- 04工程図と質問への回答
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この方式は、化学品の量産工程を検討するときのPFDとPIDの作成を支援する。PFDは原料や製品が工程をどう流れるかを概観する図、PIDは設備に加えて計測機器や制御のつながりを詳しく示す図である。
材料の発見を工業生産につなぐには、反応そのものだけでなく工程と制御の検討が要る。公開情報は画像、論文、特許などに散らばり、工程図へまとめる前の収集と整理に手間が掛かる。
手法
第１段階では、上位エージェントが問い合わせを分け、画像、学術論文、特許、百科事典、一般ウェブを担当するエージェントへ割り当てる。各担当が検索結果を要約し、人の専門家や判定モデルからの評価を受けて内容を見直す。例えばある化学品の製造を調べるなら、原料、設備、工程順序を別の情報源から集める。
第２段階では、文章から「設備Ａが工程Ｂに接続する」といった主体・関係・対象の組を抜き、知識グラフにする。質問に関係するつながりを取り出して言語モデルへ渡し、PFD・PIDの生成や工程に関する回答に使う。図と回答は、収集した知識に依存する。
新規性
提案の核は、化学プロセスに関する公開情報の収集と、収集した知識に基づく図の生成を二段階でつなぐ構成にある。画像、論文、特許などを担当する複数のエージェントを上位エージェントがまとめる。
集めた記述は、設備や工程の関係を結ぶ知識グラフに整理する。Graph RAGという、関係をたどって必要情報を取り出し生成に渡す方式を、工程図の作成と質問応答の両方に適用する。
従来手法との違い
論文は、Graph RAGを組み合わせた事前学習済みSmolLM2-360M-Instructと、同じ知識を使って追加学習したGraph RAGなしのモデルを比較対象に置く。前者は知識の更新や複数の関係をまたぐ質問に対応しやすいという設計意図が示されている。
一方、グラフの構築と探索には計算と時間が掛かる。確認できた本文の範囲では、両方式の正答率や図の品質を数値で比較した結果はなく、どちらがどの条件で優れるかは断定できない。
実験結果
著者らは、化学メーカーの商品カタログから1,070種を超える化学品の集合を作り、1,020種を知識収集とグラフ構築に、50種を生成の評価に分けた。また、工程図に関する質問応答用に6,000組の問いと答えを作成したと記す。
実験設定にはSmolLM2-360M-Instruct、テキスト埋め込み、画像の埋め込み、Neo4jを用いたGraph RAGが示されている。確認できた本文の範囲では、図の正確さや規制適合性の採点基準、比較方式ごとの数値結果は確認できない。要旨の成果主張は、その詳細なしに定量的な効果へ置き換えられない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：新しい化学品の量産工程を検討する初期会議で、公開文献を根拠とする工程図の下書きを作る。入力は対象化学品名と、確認対象に選んだ公開資料である。
検索結果から設備・原料・工程の関係を整理し、物質の流れを示すPFD候補と、計装・制御の論点を含むPID候補を出す。担当技術者は各要素の根拠を原資料に戻って確かめ、未確認の条件を一覧に残して設計検討へ渡す。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象を１つの既知の化学工程に絞り、公開資料と、専門家が確認済みのPFD・PIDを用意する。検索結果の出典を保存し、設備、流路、計装の関係をグラフへ登録して、図の下書きと質問への回答を作る。
比較対象は、同じ資料を人が参照して作る現行の下書き作業とする。設備や接続の一致率、出典を追えない記述の数、専門家による修正件数と所要時間を測り、どの工程で誤りが入るか記録する。
限界と課題
著者らは、公開ウェブ上の工程情報だけでは、企業固有の最適化設計や詳細な制御方式を得にくく、簡略化された図も多いと述べる。また、文書を分割してグラフ化する際には、分割境界で重要な文脈が失われ得る。
編集上の確認事項は、生成図の各設備・接続・制御記号を元資料まで追跡できるか、規制や安全要件を専門家がどう照合するかである。自動生成された図を、そのまま施工や運転に使える設計図とみなす根拠は、確認できた本文の範囲にはない。
出典
元のタイトル・要旨を確認する（英語）
Accelerating Manufacturing Scale-Up from Material Discovery Using Agentic Web Navigation and Retrieval-Augmented AI for Process Engineering Schematics Design
Process Flow Diagrams (PFDs) and Process and Instrumentation Diagrams (PIDs) are critical tools for industrial process design, control, and safety. However, the generation of precise and regulation-compliant diagrams remains a significant challenge, particularly in scaling breakthroughs from material discovery to industrial production in an era of automation and digitalization. This paper introduces an autonomous agentic framework to address these challenges through a twostage approach involving knowledge acquisition and generation. The framework integrates specialized sub-agents for retrieving and synthesizing multimodal data from publicly available online sources and constructs ontological knowledge graphs using a Graph Retrieval-Augmented Generation (Graph RAG) paradigm. These capabilities enable the automation of diagram generation and open-domain question answering (ODQA) tasks with high contextual accuracy. Extensive empirical experiments demonstrate the frameworks ability to deliver regulation-compliant diagrams with minimal expert intervention, highlighting its practical utility for industrial applications.
