先端リンクの衝突音から接触位置を推定するSonicBoom
SonicBoom
SonicBoomの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

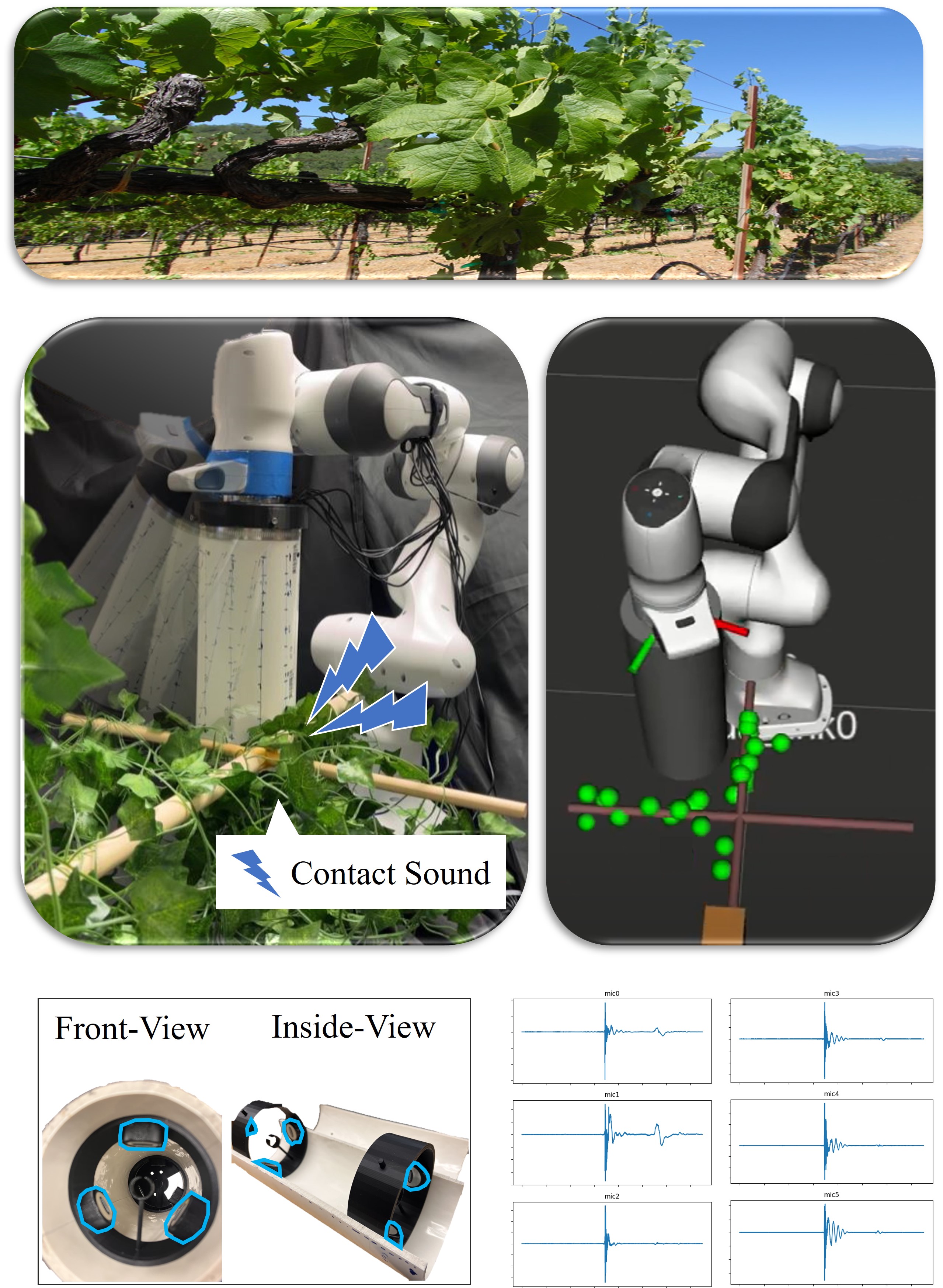

Figure 1: (a) Outdoor vineyard with occluded rigid branches and trellis that make automation challenging (b) SonicBoom, attached as the robot end-effector link, enables the robot to localize contact using acoustics ( red ) as the arm swings into collision in an occluded area (c) Using only acoustics to localize contact points ( green ), the robot can interactively map out the occluded object. (d) SonicBoom contains six contact microphones ( blue ) enclosed in a PVC pipe to capture vibrotactile signals (e) observed audio signal from the collision.
概要
- 六つの接触マイクで先端リンク内の振動を捉え、衝突した表面位置を推定する。
- 著者らは約1万8000件の衝突を収集し、未学習の木製形状でMED 1.01cm、模擬樹冠の探索で2.01cmと報告した。
- 評価対象は瞬間的な一点接触であり、導入先の先端部材と環境で誤差を検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SonicBoomの仕組み
- 01先端リンクの衝突音
- 02雑音除去と音の特徴化
- 03特徴の統合
- 04表面の接触位置
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
葉が密集した樹冠では、カメラから見えない硬い枝や支柱にロボットの先端が触れ得る。収穫や剪定で接触位置が分からなければ、隠れた物体の位置を把握して次の動きを決めにくい。
著者らは、広い先端表面を従来の触覚センサーで覆う方法には、製作や調整、摩耗後の保守に課題があると説明する。SonicBoomは部材を伝わる衝突時の振動を内部のマイクで拾い、接触位置を求める。
手法
PVC製の筒状リンクに六つの接触マイクを二つの輪に分けて設置する。信号から雑音を除き、衝突の前後を切り出す。各マイクについて時間ごとの周波数の強さを表すメルスペクトログラムを作り、マイク同士の信号の時間的なずれを表すGCC-PHATも計算する。後者は六つのマイクの全15組から得る。
学習時には、これらの音の特徴と、ロボットが記録した先端の姿勢・速度を接触点の正解ラベルと組にする。種類ごとに特徴を処理して統合し、筒表面の高さと周方向の角度を予測する。例えば木製の棒に一度当たった際の信号から接触点を推定する。正解ラベルは、衝突時のロボットの状態と対象物の三次元計測結果を照合して作成した。
新規性
SonicBoomは、ロボットの筒状の先端リンクに六つの接触マイクを内蔵し、リンク表面の接触位置を高さと周方向の角度で推定する。複数のマイクに届く振動の違いを位置の手掛かりにする。
著者らの提案は、形状や継ぎ目によって振動の伝わり方を計算しにくい部材でも、実際の衝突データから対応関係を学ぶ点にある。未学習の木製物体や接触動作でも評価した。
従来手法との違い
空気中の音源定位では、比較的均一な媒体を伝わる音の到達時間差を利用する。ロボットの部材内では形状や材質、継ぎ目が振動に影響するため、SonicBoomは接触音と正解位置の組から推定方法を学習する。
著者らが挙げる従来の接触音研究には、単一マイクによる大まかな領域の分類や、条件を制御した平面での位置推定がある。入力を変えた著者らの分析では、音とロボットの運動情報を合わせる効果が試験条件で異なり、未知の接触条件ではマイク間の位相情報が有用だった。
実験結果
著者らは、木製の棒への衝突を約1万8000件収集し、寸法の異なる四つの棒を学習に使った。評価は各条件200件超で、既知の棒と打撃動作、未学習の木製形状、模擬樹冠を探索中の接触、停止した先端を人が棒で打つ条件を含む。
指標は、推定点と正解点の三次元空間での平均ユークリッド距離（MED）である。著者らの報告値は、未学習の木製形状で1.01cm、模擬樹冠の探索で2.01cm、人による打撃で2.22cmだった。既知条件は入力中の要旨が0.42cm、本文が0.43cmと食い違うため、数値を採用しない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：剪定ロボットが葉に隠れた硬い枝に先端リンクを当てた際、リンク表面の接触点を記録する。入力は内蔵した接触マイクの信号と接触時の姿勢・速度、出力は接触点の高さと周方向の角度とする。
適用には、実際に使う先端部材と枝状の対象物で集めた接触音、姿勢・速度、接触点の正解ラベルが必要になる。これらで推定器を調整し、推定点をロボットの姿勢と合わせて記録する。枝の全体形状や安全な経路は、接触点だけからは決まらない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：使用する先端リンクに接触マイクを設置し、枝状の対象物に一点ずつ当てて音と姿勢・速度を集める。接触点を別の計測手段で記録して正解ラベルを作る。対象物の寸法や打撃方向を分けて学習用と評価用にし、先端の形状や取り付け方に合わせて推定器を調整する。
比較基準には姿勢・速度だけで位置を推定する方法を置く。接触音を加えた方法について、未学習の対象物と動作でMEDを測り、誤差の分布と接触の取りこぼしも確認する。模擬樹冠で位置記録を試し、経路判断に必要な精度は用途側の条件として定める。
限界と課題
著者らは、対象を瞬間的な衝突と一点接触に絞っている。滑り続ける接触や複数箇所の同時接触は、この設定に含まれない。評価には木製の棒と模擬樹冠が使われており、確認できた本文の範囲では実際の農園での長期運用結果は示されていない。
編集上の検証事項は、先端の材質・寸法やマイクの取り付け方を変えた際に必要な再学習量、葉やモーターの音が変わる環境での誤差、接触を見逃した場合の扱いである。経路判断に利用するなら、位置誤差が次の動作へ及ぼす影響も測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
SonicBoom: Contact Localization Using Array of Microphones
In cluttered environments where visual sensors encounter heavy occlusion, such as in agricultural settings, tactile signals can provide crucial spatial information for the robot to locate rigid objects and maneuver around them. We introduce SonicBoom, a holistic hardware and learning pipeline that enables contact localization through an array of contact microphones. While conventional sound source localization methods effectively triangulate sources in air, localization through solid media with irregular geometry and structure presents challenges that are difficult to model analytically. We address this challenge through a feature engineering and learning based approach, autonomously collecting 18,000 robot interaction sound pairs to learn a mapping between acoustic signals and collision locations on the robot end effector link. By leveraging relative features between microphones, SonicBoom achieves localization errors of 0.42cm for in distribution interactions and maintains robust performance of 2.22cm error even with novel objects and contact conditions. We demonstrate the system's practical utility through haptic mapping of occluded branches in mock canopy settings, showing that acoustic based sensing can enable reliable robot navigation in visually challenging environments.
