粗さを調整した人工地形でオフロード車両の走行を評価する
Multifractal Terrain Generation

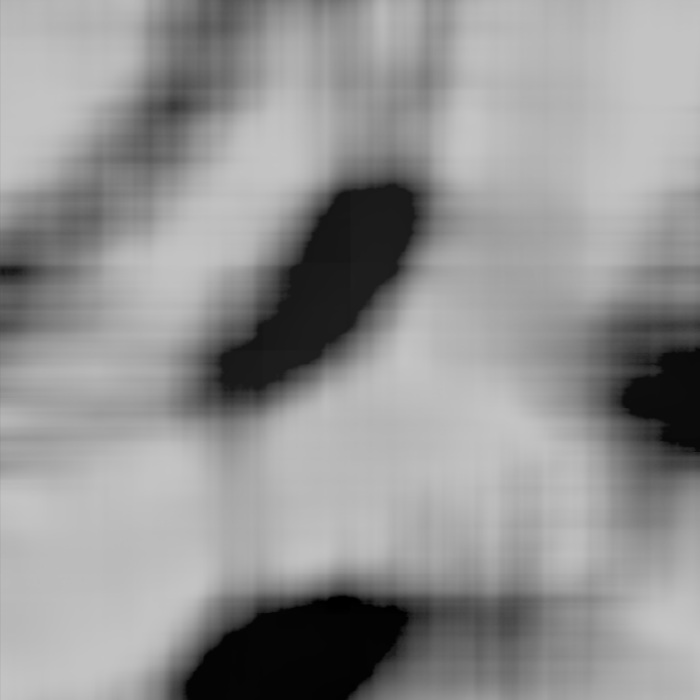

Multifractal Terrain Generationの原論文から掲載した図です。細部はクリックして拡大できます。
出典：Multifractal Terrain Generation / arXiv ↗概要
- 起伏の尺度が異なる3枚の標高図を合成し、一つの人工地形内に粗さの違いを作る。
- 著者らは60地形で計1,200回の直線走行を試し、設定したフラクタル次元が高いほど成功率の中央値が低下したと報告した。
- 経路選定や実地形への応用には、現地の標高データと実機の位置・姿勢記録を使った照合が必要になる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Multifractal Terrain Generationの仕組み
- 01設定値と乱数位相
- 02起伏の異なる標高図
- 03平滑化と高さ調整
- 04画素ごとに乗算
- 05合成標高図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
道路のない場所では、決められた走行路を頼れず、起伏によって車両が立ち往生したり転倒したりする。現地試験だけで多様な地形を繰り返し試すには、時間や費用がかかり、車両を損なう危険もある。
著者らは、粗さを調整できる人工地形を作り、地形の違いが自律走行車の通過しやすさにどう関わるかを調べた。粗さの異なる領域を含む地形を用意することは、特定の地形だけに偏った試験を避けるために重要になる。
手法
入力は地形を決める設定値と乱数位相である。著者らはワイエルシュトラス・マンデルブロ関数という、複数の波状の起伏から高さを計算する式で、粗い、中間、細かい尺度の標高図を3枚作る。標高図は各地点の高さを並べたデータで、フラクタル次元は起伏の形に関わる設定値を指す。各図を平滑化し、高さの範囲をそろえる。
次に、同じ位置の画素値を3枚の標高図で掛け合わせ、粗さが場所によって変わる標高図を得る。著者らは細かな起伏を担う1枚のフラクタル次元を2.3、2.45、2.6に変えた。合成した標高図を三次元地形として描画し、車両の走行試験に用いた。
新規性
著者らの提案は、起伏の尺度が異なる3枚の標高図を画素ごとに掛け合わせ、一つの地形面に粗さの異なる領域を作る方法である。細かな起伏を担う標高図のフラクタル次元だけを変え、粗さを調整できるかを調べた。
出力は二次元の標高図で、車両の旋回や横方向の移動を扱える地形面を作れる。確認できた本文の範囲で実施した走行評価は、直線経路に限られる。
従来手法との違い
比較対象として著者らが説明する単一のフラクタル次元による地形は、場所による粗さの違いが小さく、全体が滑らかか粗いかに偏りやすい。提案法は尺度の異なる起伏を合成し、一つの地形内に粗さの違いを作る。
本文で挙げる先行研究の地形断面はタイヤ幅程度だが、本研究は50.4メートル四方の地形面を生成する。ただし、先行法と同じ走行条件で成績を比較した数値は、確認できた本文の範囲では示されていない。
実験結果
著者らは3つの設定値につき20地形、計60地形を生成した。各地形で、開始・終了地点を変えた35メートルの直線経路を20本試し、計1,200試行とした。標高図の勾配から粗さを低・中・高に分け、地形ごとの到達成功率を算出した。成功した走行では、上下加速度、車体の前後・左右の回転速度、所要時間も測った。
著者らの報告では、フラクタル次元を2.3から2.45、次に2.6へ上げると、地形ごとの成功率の中央値は順に22.5％、25％低下した。低粗度の面積中央値も順に13.8％、7.16％減った。成功試行に限る上下加速度と回転速度の二乗平均平方根、所要時間の中央値は増加した。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：建設現場を巡回する自律走行車について、現地投入前に候補経路を試す。入力は現地の標高データ、対象車両のモデル、出発点と目的地とし、現地の起伏に合わせて人工地形の設定を調整する。出力は経路ごとの到達可否、所要時間、車体の揺れの記録とする。
地形生成そのものには学習用の実地形データや教師ラベル、実機センサーは必要ない。現場への適合を調べる段階では、現地標高データと、実機の位置・姿勢を計測した記録を集めて照合する。経路選定への効果は検証対象である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず対象車両のモデルと人工地形を用意し、論文と同じ直線走行を基準に、地形ごとの到達成功率を記録する。次に候補の経路選定法を同じ地形・出発点・目的地で試し、成功率、転倒・停止件数、所要時間を比較する。
地形生成には学習用データと教師ラベルを使わず、実地形への適合確認には現地の標高データを用いる。実機では位置・姿勢の計測記録を集め、車両モデルと停止判定を調整する。人工地形で見た差が現地でも再現するかを測る。
限界と課題
著者らの走行試験は、障害物のない人工地形で、速度を毎秒1メートルに設定したランダムな直線経路を対象とする。開始点は低粗度、到着点は低または中粗度の領域から選んでいる。報告された成功率の変化を、経路を選び直す走行や実地形での成績にそのまま当てはめることはできない。
編集上の検証事項：生成した起伏が対象地域の標高分布にどれほど近いか、車両モデルの転倒・停止判定が実機と合うかを確かめたい。確認できた本文の範囲では、実地形の走行結果との照合値は示されていない。
出典
元のタイトル・要旨を確認する（英語）
Multifractal Terrain Generation for Evaluating Autonomous Off-Road Ground Vehicles
We present a multifractal artificial terrain generation method that uses the 3D Weierstrass-Mandelbrot function to control roughness. By varying the fractal dimension used in terrain generation across three different values, we generate 60 unique off-road terrains. We use gradient maps to categorize the roughness of each terrain, consisting of low-, semi-, and high-roughness areas. To test how the fractal dimension affects the difficulty of vehicle traversals, we measure the success rates, vertical accelerations, pitch and roll rates, and traversal times of an autonomous ground vehicle traversing 20 randomized straight-line paths in each terrain. As we increase the fractal dimension from 2.3 to 2.45 and from 2.45 to 2.6, we find that the median area of low-roughness terrain decreases 13.8% and 7.16%, the median area of semi-rough terrain increases 11.7% and 5.63%, and the median area of high-roughness terrain increases 1.54% and 3.33%, all respectively. We find that the median success rate of the vehicle decreases 22.5% and 25% as the fractal dimension increases from 2.3 to 2.45 and from 2.45 to 2.6, respectively. Successful traversal results show that the median root-mean-squared vertical accelerations, median root-mean-squared pitch and roll rates, and median traversal times all increase with the fractal dimension.
