光の強さから進路を調整し、光源付近で前進の揺れを弱める二輪ロボット制御
Unicycle-Based Extremum Seeking Control
Unicycle-Based Extremum Seeking Controlの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

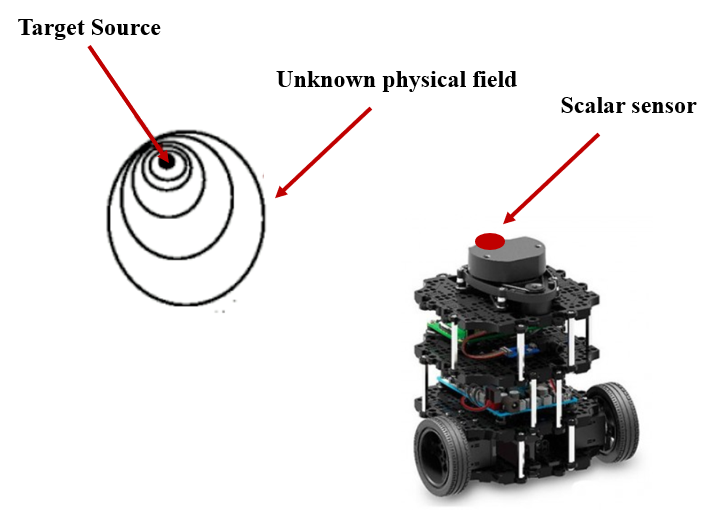

Figure 1 : Source-seeking based on sensor measurements for a differential wheeled robot.
概要
- 局所的な光強度の測定から、二輪ロボットの前進速度を逐次決める。
- GEKFの推定値で周期入力の振幅を調整し、著者は固定光源付近での揺れの減衰と停止を報告する。
- 固定・移動光源のシミュレーションと実機実験を報告するが、確認できた本文から改善量は数値で示せない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Unicycle-Based Extremum Seeking Controlの仕組み
- 01光強度を計測
- 02高域フィルタ処理
- 03GEKFで傾きを推定
- 04振幅と前進速度を更新
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、二輪ロボットが搭載センサーで測る光の強さを手がかりに、光源へ向かう制御を扱う。光の分布を表す式が分からなくても、走りながら得る測定値から前進速度を決められれば、現場ごとの詳細な環境モデルを用意する負担を減らせる。
極値探索制御は、入力を周期的に変えて測定し、信号が最大または最小になる場所を探す方法だ。従来方式では光源付近でも振動が残り、停止や位置決めの妨げになり得る。
手法
二輪ロボットの動きを、前進速度と旋回速度で表す「一輪車モデル」として扱い、旋回速度は一定とする。光強度の測定値を高域フィルタで処理し、周期的に変わる二つの入力と組み合わせて前進速度を決める。高域フィルタは、測定値から緩やかに変わる成分を取り除く処理である。
さらにGEKFという推定フィルタで、位置による光強度の変わり方を推定し、周期入力の振幅を調整する。固定ランプを探す例では、走行中の光強度を使って前進速度を更新し、光源付近で前進速度の揺れを弱める構成となる。光の分布を表す式は制御器に与えない。
新規性
著者は、二輪ロボットを一輪車モデルで表し、単純な制御則とGEKFによる推定を組み合わせた。状態積分器を設けず、推定値に応じて周期入力の振幅を変える構成である。
著者が新たな実機での検証として挙げるのは、一輪車モデルに基づくこの制御で、光源に近づく際の揺れを弱める点だ。固定光源でロボットが停止すると報告している。
従来手法との違い
本文が比較対象とする従来の極値探索制御には、目標付近でも周期入力による振動が残る方式がある。著者らの先行研究では、関連する単純な制御則と振動の減衰を実機で試したが、一輪車モデルによる実験は行っていなかった。
本研究は、二輪ロボットの前進速度にその制御則を適用し、GEKFの推定値で周期入力の振幅を調整する。著者は収束速度と雑音への対応の改善を述べるが、確認できた本文の範囲では改善幅を数値で比較できない。
実験結果
著者は、固定光源と移動光源を探す二輪ロボットについて、シミュレーションと実機実験を報告する。また、既知の目的関数を用いた実機試験と、光強度を使うモデル不要の実機試験を論文で扱うと説明している。
著者は、不要な振動の減衰、収束速度、雑音への対応で従来研究より良好だったと述べる。確認できた本文の範囲では、評価指標の定義、測定値、比較設定の詳細を確認できないため、到達時間や停止位置の改善量は示せない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：単一の固定ランプがある屋内区画で、光センサー付き二輪ロボットをランプ付近へ誘導する。入力は走行中に測る光強度、出力は逐次更新する前進速度とする。ランプの位置を制御器に与えずに接近できるかを試す用途である。
この方式の実行に事前学習データや教師ラベルは要らない。導入先では光センサーを用意し、照明や反射の条件を確認したうえで、高域フィルタ、GEKF、周期入力の設定を現場に合わせて調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：単一の固定ランプがある区画で、光センサー付き二輪ロボットを同じ出発位置から走らせる。制御の事前学習データと教師ラベルは不要だが、評価用に時刻ごとの光強度、位置、前進速度を記録する。位置の測定方法は試験前に定める。
比較基準には周期入力の振幅を固定した設定を置き、次にGEKFによる振幅調整を加える。高域フィルタ、推定器、周期入力を区画の条件に合わせて調整し、光源付近までの時間、停止位置のばらつき、残る前進速度を比べる。
限界と課題
著者が用いる理論上の条件には、対象範囲に孤立した光強度の極値があること、周期入力が所定の条件を満たすこと、推定誤差が時間とともに小さくなることが含まれる。実環境で各条件が成立する範囲は、確認できた本文だけでは定められない。
編集上の検証事項は、複数の照明や反射、継続するセンサー雑音の下での挙動である。また、設計では旋回速度を一定とする一方、著者は固定光源での停止を述べる。前進速度の消失と機体全体の停止を実機で区別して確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Model-Free and Real-Time Unicycle-Based Source Seeking with Differential Wheeled Robotic Experiments
Many autonomous robots aimed at source-seeking are studied, and their controls designed, using unicycle modeling and formulation. This is true not only for model-based controllers, but also for model-free, real-time control methods such as extremum seeking control (ESC). In this paper, we propose a unicycle-based ESC design applicable to differential wheeled robots that: (1) is very simple design, based on one simple control-affine law, and without state integrators; (2) attenuates oscillations known to persist in ESC designs (i.e., fully stop at the source); and (3) operates in a model-free, real-time setting, tolerating environmental/sensor noise. We provide simulation and real-world robotic experimental results for fixed and moving light source seeking by a differential wheeled robot using our proposed design. Results indicate clear advantages of our proposed design when compared to the literature, including attenuation of undesired oscillations, improved convergence speed, and better handling of noise.
