狭い果樹園の畝端で、作業機付き車両の旋回軌道を計画する方法
Safe and Efficient Headland Trajectory Planning
Safe and Efficient Headland Trajectory Planningの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

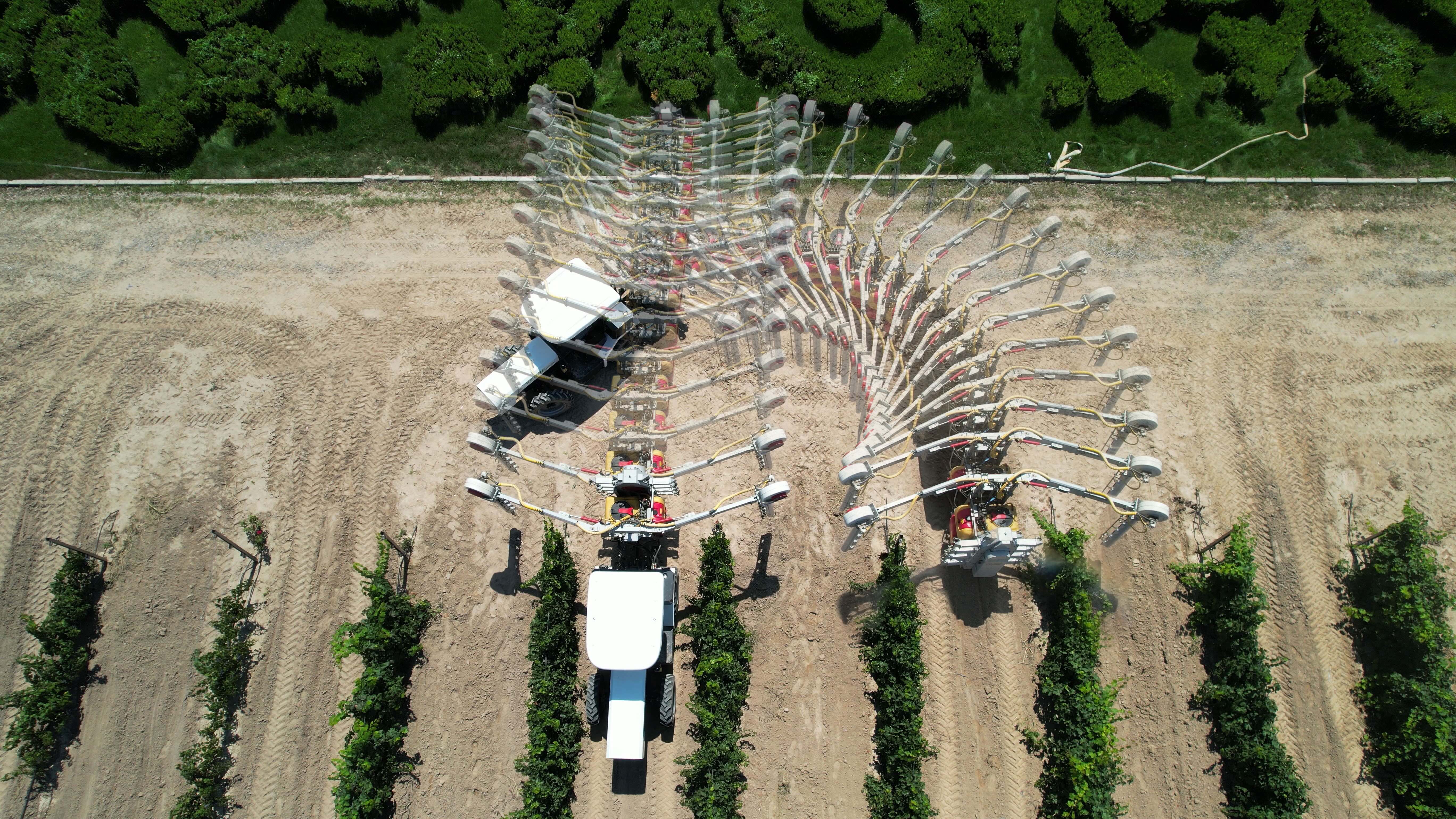

Fig. 1 : Illustration of an electric tractor equipped with a pruner executing a turning trajectory in a headland.
概要
- 畝端地図と車体・作業機の形状から衝突しない初期軌道を探し、運動制約を考慮して調整する。
- 車体と作業機に別々の安全通路を設け、一つの通路で両方を囲む場合の過度な余裕を減らす。
- 著者らは計算時間と成功率の改善を報告するが、確認できた本文には比較数値や成功の判定基準がない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Safe and Efficient Headland Trajectory Planningの仕組み
- 01畝端地図と車両形状
- 02円で衝突判定
- 03初期軌道を探索
- 04別々の安全通路で調整
- 05旋回軌道
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
農業車両が隣の畝へ移る「畝端旋回」は、境界が不規則で幅の狭い果樹園ほど難しい。灌漑管や支柱を避けながら、車体から張り出す作業機も通す必要がある。
旋回中は畝内の作業が進まず、回数が重なると時間とエネルギーを使う。車両の曲がり方に合わない軌道は正確に追従できず、衝突につながり得るため、安全性と所要時間を併せて考える計画が求められる。
手法
この方法は、畝端の地図から作業機付き車両の旋回軌道を作る。入力は、境界や固定障害物を多角形で示した地図、車体と作業機を表す長方形、開始・終了状態、車両の運動制約である。前段の「ハイブリッドA*」は車両の向きも考えて経路を探す手法で、車体と作業機を覆う円の中心を、障害物を広げた地図上で調べる。
後段は、初期軌道上の各確認点で車体と作業機に別々の「安全通路」を作る。これは障害物に触れずに各部を置ける領域で、軌道の調整中は固定する。位置の時間変化を曲線で表し、速度、加速度、曲がり方、衝突回避の条件を調べながら、動きの急さと所要時間を調整する。剪定機付き車両なら、剪定機の張り出しも考慮した軌道が出力となる。
新規性
著者らは、車体と作業機を複数の長方形で表し、初期探索ではそれらを覆う円と障害物を広げた地図を使って衝突判定を速める方法を提案する。円の大きさは畝幅と安全距離を踏まえて決める。
軌道の調整では、車体と作業機に別々の安全通路を作る。一つの通路に両方を収める場合の過度な余裕を減らし、狭い場所でも通れる軌道を探すことが狙いである。
従来手法との違い
関連研究として挙げられた旋回経路の一部は、操舵や速度の急変を生じ得る。また、車両を単純な円や長方形で表す通路方式は、作業機付き車両では通れる空間を狭く見積もる場合がある。
提案法は、ハイブリッドA*で初期軌道を探した後、車体と作業機の形状を別々に考慮して調整する。著者らは既存手法より計算時間と成功率で優れると述べるが、確認できた本文の範囲では比較対象別の結果は示されていない。
実験結果
著者らは、標準的な果樹園と条件の厳しい果樹園で、異なる作業機を付けた車両に適用したと述べる。確認できた本文には、両側・片側の剪定機、草刈機、噴霧機を備えた車両の形状例がある。
著者らは既存手法より計算時間と成功率が良く、狭い畝端でも軌道を生成したと報告する。ただし、確認できた本文の範囲では、試験件数、比較手法の一覧、計測値、成功の判定基準は確認できない。改善幅や実車での再現性は、ここからは判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：剪定機付きトラクターが、ブドウ園で隣の畝へ移る際の軌道候補を作る。入力には畝端の境界、樹列や支柱など固定障害物の地図、車体と剪定機の形状、開始・終了状態、車両の運動制約を用意する。
候補として位置と向きの時間変化を出し、作業者が通過位置と作業機の張り出しを確認する運用を想定する。この方法に必要な学習用データや教師ラベルは記されていない。地図の取得に使うセンサーは現場に合わせて検討が必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の畝端を一つ選び、境界・樹列・固定障害物の地図と、車体・作業機の寸法を測る。開始・終了状態と運動制約も設定し、長方形近似が実物を覆うか確認する。学習用データと教師ラベルの要件、地図取得用センサーの指定は確認できた本文にはない。
同じ入力で現行の旋回計画法も走らせ、計算時間、軌道を得られた割合、障害物との最小距離、旋回所要時間を比べる。実車で試す場合は作業機を含む通過位置と計画軌道からのずれを測り、安全距離の設定を見直す。
限界と課題
著者らは、初期探索で得た軌道は離散化のため滑らかさを保証できず、後段で調整が必要だと説明する。障害物の形状と位置は変わらないと仮定し、車体と作業機の長方形表現は計画前に与える。
編集上の検証事項は、地図にない枝や移動物、凹凸のある地面での軌跡のずれ、作業機の実形状と長方形近似の差である。安全通路は初期軌道から一度作って固定するため、環境が変わった際の地図更新と再計画の速さも確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Efficient and Safe Trajectory Planning for Autonomous Agricultural Vehicle Headland Turning in Cluttered Orchard Environments
Autonomous agricultural vehicles (AAVs), including field robots and autonomous tractors, are becoming essential in modern farming by improving efficiency and reducing labor costs. A critical task in AAV operations is headland turning between crop rows. This task is challenging in orchards with limited headland space, irregular boundaries, operational constraints, and static obstacles. While traditional trajectory planning methods work well in arable farming, they often fail in cluttered orchard environments. This letter presents a novel trajectory planner that enhances the safety and efficiency of AAV headland maneuvers, leveraging advancements in autonomous driving. Our approach includes an efficient front-end algorithm and a high-performance back-end optimization. Applied to vehicles with various implements, it outperforms state-of-the-art methods in both standard and challenging orchard fields. This work bridges agricultural and autonomous driving technologies, facilitating a broader adoption of AAVs in complex orchards.
