欠けた3D点群を補うDC-PCN：二つのコードブックで形状特徴をそろえる
DC-PCN
DC-PCNの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

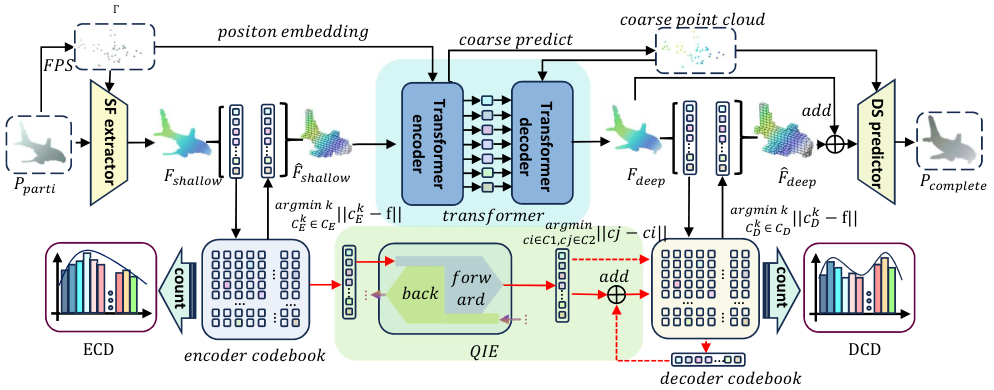

Figure 2: DC-PCN architecture. To achieve consistent and unambiguous latent representations for point clouds, a dual-codebook design is introduced to quantize features in both shallow and deep level, which promotes to obtain completions in high-quality.
概要
- DC-PCNは、欠けた3D点群の浅い特徴と深い特徴を別々のコードブックで量子化し、全体形状を推定する。
- PCNの構成比較では、情報交換の追加によりCD-ℓ1の千倍表示値が6.47から6.46、F-score@1が0.848から0.850になった。
- 著者らは、適切なコードブックの大きさがデータセットによって異なり、性能に影響することを制約として挙げる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、DC-PCNの仕組み
- 01欠けた点群
- 02領域と浅い特徴
- 03大枠と深い特徴
- 04コード交換と細部予測
- 05補完点群
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
DC-PCNは、欠けた3D点群から物体の全体形状を推定する手法だ。点群とは、物体表面を三次元座標を持つ点の集まりで表したデータをいう。センサーの視点から隠れた面や測定の解像度によって、点が得られない部分が生じる。
不完全な点群は、物体の分類や部位の切り分けを難しくする。著者らはさらに、同じ表面から点を採っても配置が変わるため、学習に使う形状の特徴が揺れる問題を指摘する。
手法
入力は各点に三次元座標を持つ不完全な点群、出力は補完した点群だ。まず互いに離れた点を中心に領域を作り、領域ごとの浅い特徴から形の大枠を予測する。その大枠をもとに深い特徴を作り、細部を予測する。例えば椅子の背もたれが一部欠けた入力なら、見えている点を手掛かりに全体の点の配置を推定する。
量子化とは、特徴をあらかじめ用意した代表値に置き換える処理をいう。DC-PCNは代表値の集合であるコードブックを入力側と出力側に置き、浅い特徴と深い特徴をそれぞれ最も近いコードに対応付ける。情報交換では量子化済み特徴の重複を除き、相手側の分布に合わせ、近いコードと統合する。学習には推定点群と完成形の正解点群との距離も使う。
新規性
DC-PCNの提案点は、入力に近い浅い特徴と、出力に近い深い特徴を別々のコードブックで量子化する設計にある。同じ表面から採った点群でも点の位置が異なる問題に対し、似た特徴を共通のコードで表すことを狙う。
さらに、二つのコードブック間で量子化済みの特徴を交換する。重複を除き、特徴の分布を相手側に合わせてからコードを統合し、形の大枠と細部の推定に役立てる。
従来手法との違い
PCNやPoinTrなどの点を直接扱う手法について、著者らは同じ表面から採った点群のばらつきが、形状表現を曖昧にすると指摘する。DC-PCNでは、抽出した特徴を各コードブック内の近い代表値に対応付ける。
論文のPCNデータセットでの構成比較では、二つのコードブックを使う設定Dと、情報交換も加える設定Eを比較している。この比較が示すのは情報交換を追加した効果であり、二つのコードブック自体の効果は別の設定との比較で確かめている。
実験結果
著者らはPCN、ShapeNet_Part、ShapeNet34で点群補完を評価した。PCNの構成比較では、CD-ℓ1を千倍表示した値が情報交換なしの設定Dで6.47、追加した設定Eで6.46、F-score@1は順に0.848、0.850だった。CDは二つの点群の距離を測る指標で、低いほどよい。
ShapeNet_Partの平均CD-ℓ2はDC-PCNが5.59、AdaPoinTrが6.10と著者らは報告する。PCNの車で事前学習してKITTIで評価したMMDは順に0.373、0.392だった。確認できた本文の範囲では、PCNの全手法比較とShapeNet34の数値表がないため、その詳細な差は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：工場で一方向から測った部品の部分点群を入力し、隠れた面を補った点群を検査担当者に提示する。画面では実測した点と推定した点を区別し、推定部分を確認できるようにする。
試行には、対象部品の部分点群と、複数方向の測定を統合した完成形の点群を対にした学習データが要る。完成形を正解データとして使い、部品の形状や測定条件に合わせてモデルを調整する。検査への有用性は、この用途のデータで検証する必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一種類の部品に絞り、3Dスキャナーで部分点群を集める。同じ部品を複数方向から測って完成形の正解点群を作り、各入力と対応付ける。この対応ペアを学習データとし、対象部品と測定条件に合わせてDC-PCNを調整する。
まず補完前の点群と正解点群のCDを基準にし、補完後のCDと隠れた部位ごとの形状のずれを測る。測定方向や点の密度を変えた入力も分けて評価する。担当者が実測点、推定点、正解点群を重ね、不要な形の追加を確認する。
限界と課題
著者らが明記する制約は、性能がコードブックの設計に依存することだ。適切な大きさはデータセットによって異なり、実験では設定値を変えて選んでいる。著者らは、データに応じてコードブックを作る方法を今後の課題に挙げる。
編集上の検証事項は、実物の部品で測定方向や点の密度が変わっても推定が安定するかどうかだ。補完した部分は実測値ではないため、検査用途では両者を区別して表示し、誤った形の追加や欠けた部分の見落としを確認する手順も要る。
出典
元のタイトル・要旨を確認する（英語）
DC-PCN: Point Cloud Completion Network with Dual-Codebook Guided Quantization
Point cloud completion aims to reconstruct complete 3D shapes from partial 3D point clouds. With advancements in deep learning techniques, various methods for point cloud completion have been developed. Despite achieving encouraging results, a significant issue remains: these methods often overlook the variability in point clouds sampled from a single 3D object surface. This variability can lead to ambiguity and hinder the achievement of more precise completion results. Therefore, in this study, we introduce a novel point cloud completion network, namely Dual-Codebook Point Completion Network (DC-PCN), following an encder-decoder pipeline. The primary objective of DC-PCN is to formulate a singular representation of sampled point clouds originating from the same 3D surface. DC-PCN introduces a dual-codebook design to quantize point-cloud representations from a multilevel perspective. It consists of an encoder-codebook and a decoder-codebook, designed to capture distinct point cloud patterns at shallow and deep levels. Additionally, to enhance the information flow between these two codebooks, we devise an information exchange mechanism. This approach ensures that crucial features and patterns from both shallow and deep levels are effectively utilized for completion. Extensive experiments on the PCN, ShapeNet\_Part, and ShapeNet34 datasets demonstrate the state-of-the-art performance of our method.
