再点検の三次元地図を重ねる画像・LiDAR照合法
Visual-Lidar Map Alignment
Visual-Lidar Map Alignmentの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

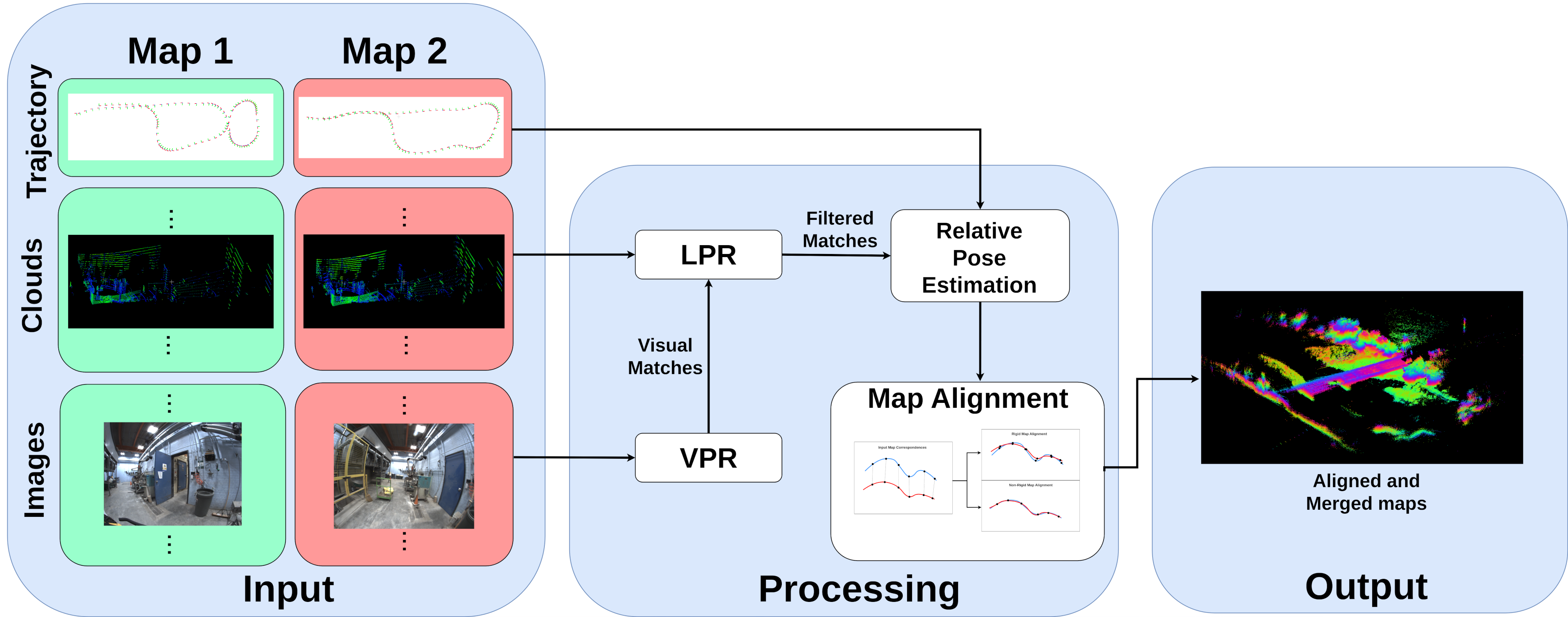

Fig. 1 : Map alignment pipeline starting from input (a set of images, point clouds and trajectory), to visual place recognition (VPR) and lidar place recognition (LPR) modules which propose matches between maps, to relative pose estimate and finally map alignment to produce the output (a merged point cloud map).
概要
- 画像で再訪地点の候補を探し、LiDAR点群で絞り込んで、別々の点検で作った三次元地図を重ねる。
- 著者らの屋内・橋梁データ計4組では、VLMAの点対点誤差は画像のみのVMAより小さかった。
- 密度指標ではVLMAが全組で最高とは言えず、損傷量の推定精度も確認できた本文には示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Visual-Lidar Map Alignmentの仕組み
- 01画像・点群・経路
- 02画像で候補検索
- 03点群で候補確認
- 04位置推定・経路補正
- 05統合点群地図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この方法は、繰り返し行うインフラ点検で、別の日に作った三次元地図を重ねる。前回と今回の同じ場所を対応付けられれば、点検記録を時系列で確認しやすくなる。手作業の点検には安全性、効率、判断のばらつきという課題がある。
SLAMは、センサーの位置推定と地図作成を同時に行う技術だ。ただしGPSが使えない場所では、複数回の地図を自動で重ねにくい場合があり、過去の計測結果との対応付けに手作業が残る。
手法
各点検回から、時刻で対応付けられる画像、LiDARが測った三次元の点群、推定移動経路を入力する。まず基準地図の画像から、似た画像を探すための「視覚単語」の辞書を作る。再点検の画像と照合し、特徴点の配置も確かめて、同じ場所らしい時刻の組を挙げる。例えば橋の下面を再撮影した画像から、前回の候補位置を探す。
次に候補時刻の周辺点群をまとめ、Scan Contextという点群の形を表す指標で候補を絞る。残った組は、GICPという点群同士の位置合わせ法で相対位置を推定する。最後に、そのずれを経路上で曲線補間して再点検側の位置を補正し、統合した点群地図を出力する。
新規性
著者らは、地図作成と位置合わせを分け、別々の点検で作った地図を後から統合する方法を提案する。画像で再訪地点の候補を探し、LiDARの点群で絞り込む構成である。
地図間のずれを一つの固定した変換で表さず、経路上の位置ごとに補正する点も特徴だ。各回の地図作成時に生じたずれを考慮し、局所的な重なりを高めることを狙う。
従来手法との違い
比較対象は、地図全体の点群を直接重ねるGICP、画像から一つの対応を選んで固定した変換で重ねるVMA、LiDARから同様に対応を選ぶLMAである。提案法VLMAは、画像とLiDARの候補照合を経て、経路上の位置ごとに補正する。
著者らは、既存地図への自己位置推定法や複数回計測向けSLAMとは直接比較していない。これらには指定の地図作成法などが必要で、過去の計測データにそのまま適用できるとは限らない、と説明している。
実験結果
著者らは屋内のStructures Labと屋外のConestogo Bridgeで、それぞれ3回の計測から作った地図を評価した。各環境で基準地図を一つ選び、計4組を比較した。指標は点対点誤差と、半径0.2メートルで計算した平均表面密度・平均体積密度である。
表では4組すべてでVLMAの点対点誤差がVMAより小さい。橋のCB1–CB2では0.1217対0.1248だった。一方、平均表面密度でVLMAが最高なのは4組中2組、平均体積密度では3組である。本文の「密度で最良」という総括は、表の全組には当てはまらない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案。橋の定期点検で、前回と今回の時刻を対応付けられるカメラ画像、LiDAR点群、各回の推定移動経路を入力する。重ねた点群と対応位置を点検員に示し、同じ部材の記録を探す手掛かりにする。
画像照合に使う特徴の辞書は、基準とする点検回の画像から作る。位置合わせ自体に損傷の教師ラベルは示されていないが、損傷記録を結び付けるには部材と記録の対応付けが別途要る。対象橋の画像や点群に合わせ、照合しきい値も調整する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案。同じ橋を複数回計測し、各回の時刻を対応付けられるカメラ画像、LiDAR点群、推定移動経路を用意する。基準回の画像から照合用の辞書を作り、現場のデータで検索と点群照合のしきい値を調整する。
まず本文の比較対象である画像のみのVMAと、同じ地図の組で比べる。人が確認した同一部材の対応を評価用ラベルとし、誤対応数、対応位置のずれ、照合できた範囲を記録する。損傷の教師ラベルは位置合わせには不要だが、損傷評価を追加するなら別途用意する。
限界と課題
著者らは、画像による照合は暗所や模様の少ないコンクリート面で、LiDARによる照合は反射の強い場所や密な植生で難しくなると説明する。既存手法との直接比較には、各手法が要求する地図作成法の制約もある。
編集上の検証事項は、点検間に構造物や周辺環境が変わった場合の誤対応、経路推定のずれ、照合しきい値の現場間での安定性である。確認できた本文の範囲では、損傷量の推定精度や長期運用の成績は示されていない。
出典
元のタイトル・要旨を確認する（英語）
Visual-Lidar Map Alignment for Infrastructure Inspections
Routine and repetitive infrastructure inspections present safety, efficiency, and consistency challenges as they are performed manually, often in challenging or hazardous environments. They can also introduce subjectivity and errors into the process, resulting in undesirable outcomes. Simultaneous localization and mapping (SLAM) presents an opportunity to generate high-quality 3D maps that can be used to extract accurate and objective inspection data. Yet, many SLAM algorithms are limited in their ability to align 3D maps from repeated inspections in GPS-denied settings automatically. This limitation hinders practical long-term asset health assessments by requiring tedious manual alignment for data association across scans from previous inspections. This paper introduces a versatile map alignment algorithm leveraging both visual and lidar data for improved place recognition robustness and presents an infrastructure-focused dataset tailored for consecutive inspections. By detaching map alignment from SLAM, our approach enhances infrastructure inspection pipelines, supports monitoring asset degradation over time, and invigorates SLAM research by permitting exploration beyond existing multi-session SLAM algorithms.
