学習済み安全判定から、状態が外へ出ないと証明できる領域を抽出する
Extracting Forward Invariant Sets from Neural Network-Based Control Barrier Functions
Extracting Forward Invariant Sets from Neural Network-Based Control Barrier Functionsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

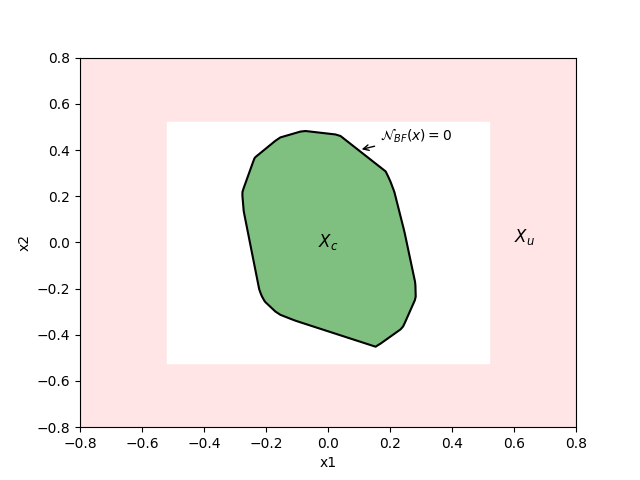

Figure 2 . Certified forward invariant sets are shown in green for the inverted pendulum case study (Left) and steerable bicycle case study (Right); both sets are contained the set of safe states X s X_{s} , as defined in each case study ( X s X_{s} is shown as a white/grey box). The green sets are zero-sub-level sets of the trained 𝒩 BF {\mathscr{N}}\negthinspace_{\text{BF}} , and are returned by our algorithm.
概要
- 学習済みの浅いReLUネットワークから、状態が外へ出ないと証明できる安全領域内の部分集合を抽出する。
- 遷移後の候補関数の値を検証し、ゼロ以下の連結領域と離散時間での飛び移りを調べる。
- 著者らは二つの事例と規模を変えた実験を報告するが、確認できた本文の範囲に具体的な評価値はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Extracting Forward Invariant Sets from Neural Network-Based Control Barrier Functionsの仕組み
- 01遷移NN・候補NN・安全域
- 02遷移後の値を検証
- 03ゼロ以下領域を探索
- 04不変領域を抽出
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、学習済みニューラルネットワークを自律システムの安全性の根拠として使えるかを扱う。バリア関数とは、値に関する条件を使い、ある状態集合から将来も外へ出ないことを示す関数である。学習で候補を得ても、その条件が全状態で成り立つとは限らない。
ある時点で安全な状態にいても、次の時点に安全領域から出れば、状態を避ける目的は果たせない。そこで著者らは、候補関数を検証し、状態がとどまると証明できる安全集合内の部分領域を求める。
手法
入力は、次の状態を表すReLUネットワーク、安全とする状態集合、バリア関数として学習した浅いReLUネットワークである。ReLUは負の値をゼロに置き換える計算で、ここでいう浅いネットワークは二層を指す。まず候補関数を現在状態と遷移後の状態で評価し、遷移後の値が現在の値に正の定数を掛けた値以下となる状態を、ネットワークの出力範囲を調べる手法で絞る。
次に、候補ネットワークの計算が切り替わる超平面、つまり状態空間を分ける平らな境界を利用し、候補値がゼロ以下になる連結した領域を探す。例えば位置と速度を状態とする場合、それらの値で表す点が、先の出力条件も満たす領域に含まれるかを調べる。さらに、離散的な遷移で別のゼロ以下領域へ飛び移らないための条件を確かめ、内部にとどまると証明できる領域を出力する。
新規性
著者らが提案するのは、学習済みの浅いネットワークについて、状態遷移後の出力条件と、出力がゼロ以下となる領域の形を順に調べ、安全性を証明できる部分集合を抽出する方法である。前者にはニューラルネットワークの到達範囲を調べる手法、後者には超平面の配置を列挙する新しい手法を用いる。
離散時間では、状態が別のゼロ以下領域へ一度に移る可能性がある。著者らは抽出領域の外に到達した場合の候補関数の値にも条件を設け、抽出領域から出ないことを示す。
従来手法との違い
比較対象となるのは、バリア関数の候補を学習するだけで、その性質を形式的に確かめない方法である。本手法は学習済み候補を入力とし、条件が成立すると証明できた領域を求める。ただし、証明可能な領域が存在しても、必ず発見できる方式ではない。
関連研究について、著者らは、安全集合の不変性だけを認証する方法では不変な部分集合を特定できないと述べる。連続時間の方法や、ゼロ水準集合を網羅的に探す方法にも言及している。確認できた本文の範囲では、それらとの定量比較は示されていない。
実験結果
著者らは、実際のニューラルネットワークをバリア関数として認証する二つの事例を示し、規模を変えた実験でアルゴリズムの効率を調べたと報告する。論文の目的に照らすと、候補から証明可能な領域を得られるか、その処理が規模に応じてどう変わるかが評価の対象となる。
確認できた本文の範囲では、事例の対象、使用データ、規模の設定、評価指標、数値結果を確認できない。そのため、抽出領域の広さや処理時間、関連手法との差を数値で述べることはできない。報告された事例の条件を倉庫ロボットなどの別の用途へそのまま当てはめることもできない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：倉庫内を移動するロボットで、許容する位置と速度の範囲から、運行を始められる状態の候補を調べる。入力には位置・速度を得るセンサー、その計測値に対応した状態遷移の記録、安全な状態を示すラベル、安全領域、学習済みの候補関数と遷移モデルが必要になる。
計測値を論文が扱う状態表現に合わせ、条件を証明できた領域を出力する。運行前には現在状態がその領域に入るか確認する流れを想定する。実機への適用は仮説であり、計測誤差やモデルと実際の動きとの差を別途評価する必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：小さく区切った状態範囲を対象に、位置・速度を測るセンサー、計測値と次状態の記録、安全な状態を示すラベルを用意する。記録とラベルから得る遷移モデルと候補関数を論文のネットワーク条件に合わせ、安全領域も明示する。既存モデルがある場合も、その入力と状態表現を確認する。
基準には、候補関数の値がゼロ以下となる領域を使い、抽出された領域との広さの差、出力条件を証明できた状態範囲、計算時間を記録する。抽出領域内の状態から次状態が外へ出ないという検証条件を確認し、記録された実測遷移とモデルのずれも別に測る。
限界と課題
著者らの設定では、候補バリア関数は浅いReLUネットワーク、状態遷移はReLUネットワークで表され、安全集合はコンパクトな多面体集合である。提案アルゴリズムは、返した領域についての証明の正しさを重視するが、証明できる領域を必ず返す保証はない。
編集上の検証事項は、センサーから必要な状態を安定して得られるか、学習した遷移モデルの誤差が証明の前提を崩さないか、抽出領域が運用に足る広さかである。確認できた本文の範囲では、事例の詳しい設定や計算時間の具体値は分からない。
出典
元のタイトル・要旨を確認する（英語）
Extracting Forward Invariant Sets from Neural Network-Based Control Barrier Functions
Training Neural Networks (NNs) to serve as Barrier Functions (BFs) is a popular way to improve the safety of autonomous dynamical systems. Despite significant practical success, these methods are not generally guaranteed to produce true BFs in a provable sense, which undermines their intended use as safety certificates. In this paper, we consider the problem of formally certifying a learned NN as a BF with respect to state avoidance for an autonomous system: viz. computing a region of the state space on which the candidate NN is provably a BF. In particular, we propose a sound algorithm that efficiently produces such a certificate set for a shallow NN. Our algorithm combines two novel approaches: it first uses NN reachability tools to identify a subset of states for which the output of the NN does not increase along system trajectories; then, it uses a novel enumeration algorithm for hyperplane arrangements to find the intersection of the NN's zero-sub-level set with the first set of states. In this way, our algorithm soundly finds a subset of states on which the NN is certified as a BF. We further demonstrate the effectiveness of our algorithm at certifying for real-world NNs as BFs in two case studies. We complemented these with scalability experiments that demonstrate the efficiency of our algorithm.
