ジョイスティックの操作方向をロボットの修正方向に合わせる共有制御
Dynamic Input Mapping Framework
Dynamic Input Mapping Frameworkの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

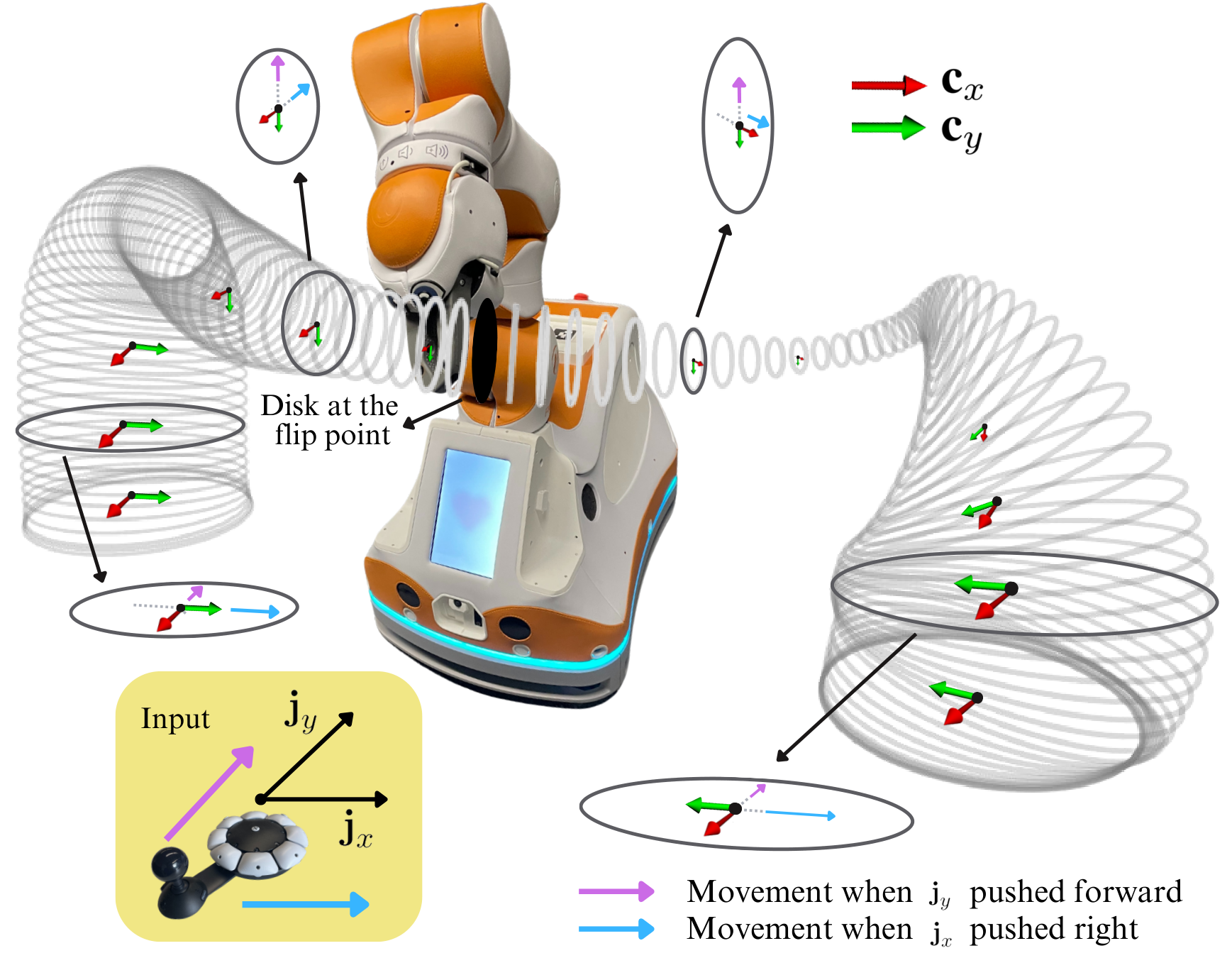

Fig. 1 : In this shared autonomy framework, after two demonstrations, the motion is encoded in a canal surface. While the robot autonomously navigates within the canal, users can provide corrections with a gamepad, aligned to the correction axes on the canal’s cross sections to ensure intuitive mapping.
概要
- ２回の実演から作った経路上で、現在位置の修正方向と利用者の視点に合わせてジョイスティック入力を対応付ける。
- 20人の比較実験の物体移動では、提案法の全員が３個を配置し、GeoSACSの平均は2.55個だった。
- 作業負荷については概要の主張と本文の結果に食い違いがあり、効果を断定できない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Dynamic Input Mapping Frameworkの仕組み
- 01２回の動作実演
- 02管状の経路を生成
- 03入力と修正軸を対応
- 04腕の移動を修正
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、ジョイスティックの２方向の入力で、位置の３方向と回転の３方向を持つロボットの動きを直す課題を扱う。共有制御とは、ロボットが基本動作を進め、利用者が必要な修正を加える方式を指す。
経路が曲がるたびに入力と動く向きの関係が変わると、利用者は操作結果を頭の中で予測しなければならない。日常動作の補助では、少ない操作で意図した方向へ腕を修正できることが重要になる。
手法
まず２回の実演軌跡を時間に沿って対応させ、滑らかにして、ロボットが進む経路を作る。経路の各位置には横方向に修正できる円盤状の面があり、面を連ねた形を「管状面」と呼ぶ。ロボットは経路に沿って進み、入力を受けるとその面で動きを修正し、入力が止まると新しい位置から進行を再開する。
提案法は現在の面が水平に近いか垂直に近いかを判定し、修正軸と利用者の視点を照らしてジョイスティックの方向を割り当てる。例えば垂直に近い面では、スティックを前へ倒すと上方向へ修正する。面が横を向く場合は、利用者の左右どちらに面があるかで左右入力の対応先も変える。
新規性
著者らの提案は、経路上の現在位置にある修正面の向きと利用者から見た位置に応じて、ジョイスティックの入力先を動的に決める点にある。横向きの面では、面が利用者の左右どちらにあるかも判断に使う。
経路の端を水平または垂直に整えて曲がりを滑らかにし、必要時には範囲を限って経路の外へ修正できるようにした。比較実験では、これらを組み合わせた方式を評価している。
従来手法との違い
比較対象のGeoSACSも、２回の実演から作った経路に沿ってロボットを動かし、利用者が２方向の入力で動きを修正する。提案法は、現在の修正方向と利用者の視点に合わせた入力の対応付けに加え、経路の形を調整する。
比較実験ではゲームパッドの操作部は共通だった。ただし絵画課題では、比較対象の経路も紙の近くの修正面が垂直になるよう手動調整された。観測された差を入力の対応付けだけの効果とは解釈できない。
実験結果
著者らは健常な参加者20人に、物体移動、絵画、洗濯物の投入を両方式で試してもらった。各課題は最大８分で、物体の配置数、衣類の投入点数、所要時間、修正操作の時間割合、使いやすさと作業負荷の質問票を測った。物体移動では提案法の20人全員が３個を配置し、GeoSACSは平均2.55個だった。
著者らは物体移動の所要時間に関する予測が支持されたと記す。一方、概要は作業負荷の低下を述べるが、本文の結果部分では対応する予測は支持されなかったと記す。車いす利用者３人の探索的試行も報告されるが、確認できた本文の範囲では、その詳細な成績は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：かごの衣類を洗濯機へ移す補助を想定する。介助者が腕を左右に通す動きを２回実演し、その軌跡から経路を作る。衣類の位置を示す教師ラベルを用いる学習は、確認できた本文の範囲では示されていない。
実行時は利用者のジョイスティック入力とロボットの現在位置・向きを取得し、衣類の長さや位置に合わせて動きを修正する。かごと洗濯機の設置位置、利用者から見た向きに合わせて実演経路と入力方向を調整する案であり、投入成功を保証するものではない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：洗濯物の投入に絞り、設置場所に合わせた２回の実演軌跡を用意する。利用者のジョイスティック入力とロボットの位置・向きを取得し、衣類ごとの投入状態を記録する。方式に教師ラベルが必要かは実装条件として確認し、投入状態の判定基準を先に定める。
同じ実演から作るGeoSACSを比較対象とし、衣類と配置条件をそろえて投入点数、所要時間、修正操作の時間割合を測る。利用者の視点に合わせて入力方向を調整し、意図と異なる移動や経路外への修正量も記録する。
限界と課題
著者らは、実演時に洗濯槽の奥へ押し込む余裕を正確に示しにくく、従来の経路内の修正では期待どおり動かなかったと報告する。提案法では経路外への移動を限り、その後、経路の境界へ戻す設計を採った。
編集上の検証事項として、車いす利用者３人の探索的試行の結果を、異なる身体条件や家庭環境へ広げられるかは未確認である。また、比較実験は入力の対応付けと経路の調整を同時に変えており、各変更の寄与を切り分ける必要がある。
出典
元のタイトル・要旨を確認する（英語）
Giving Sense to Inputs: Toward an Accessible Control Framework for Shared Autonomy
While shared autonomy offers significant potential for assistive robotics, key questions remain about how to effectively map 2D control inputs to 6D robot motions. An intuitive framework should allow users to input commands effortlessly, with the robot responding as expected, without users needing to anticipate the impact of their inputs. In this article, we propose a dynamic input mapping framework that links joystick movements to motions on control frames defined along a trajectory encoded with canal surfaces. We evaluate our method in a user study with 20 participants, demonstrating that our input mapping framework reduces the workload and improves usability compared to a baseline mapping with similar motion encoding. To prepare for deployment in assistive scenarios, we built on the development from the accessible gaming community to select an accessible control interface. We then tested the system in an exploratory study, where three wheelchair users controlled the robot for both daily living activities and a creative painting task, demonstrating its feasibility for users closer to our target population.
