送電設備の画像モデルを現場端末へ配布するEdgeMLOps：量子化と運用構成の検証
EdgeMLOps
EdgeMLOpsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

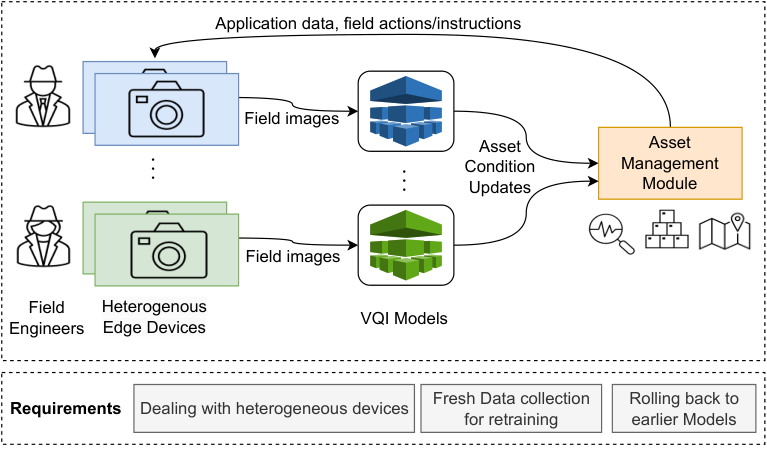

Figure 1: VQI use case and its requirements
概要
- EdgeMLOpsはCumulocity IoT、thin-edge.io、ONNXを組み合わせ、画像モデルの現場端末への配布と推論結果の管理側への送信を扱う。
- 著者らのRaspberry Pi 4での比較では、静的な符号付きint8量子化が最短の平均推論時間を示し、量子化で速度約2倍、モデルサイズ約4分の1と報告された。
- TTPLAで学習した例は送電塔と送電線の領域分割を扱う。劣化状態の判定精度や量子化後の精度指標の数値は、確認できた本文の範囲では分からない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、EdgeMLOpsの仕組み
- 01点検画像
- 02端末で前処理
- 03ONNXモデルで推論
- 04結果を後処理
- 05管理側へ送信
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
送電設備の点検では、現場で撮った画像を確認し、保守判断に必要な情報を設備管理側へ届けたい。携帯回線の帯域が限られる場所では、画像を送って処理結果を待つより、撮影場所に近い端末で処理して早く確認できる構成が求められる。
一方、現場端末には計算能力やメモリの制約があり、機種も一様ではない。モデルを軽くするだけでなく、配布、更新、問題発生時の旧版への差し戻しまで扱う必要がある。EdgeMLOpsは、この運用上の課題に向けた枠組みである。
手法
開発側では学習済みモデルを量子化し、ONNX形式へ変換する。量子化はモデル内の数値を少ないビット数で表し、サイズや計算負荷を抑える処理である。ONNXは異なる開発環境から実行環境へモデルを渡す形式を指す。モデルと、実行用のONNX Runtimeを収めたDockerコンテナをCumulocity IoTの保管機能へ登録し、thin-edge.ioを通じて端末へ配る。
端末では画像の前処理、推論、結果の後処理を行い、得た情報を管理側へ送る。論文の例では、送電塔と送電線の空撮画像を含むTTPLAで学習したResNet50とResNet101の領域分割モデルを用いる。領域分割とは、画像内で対象が占める範囲を求める処理である。このモデルによる劣化状態の判定精度までは示されていない。
新規性
著者らの提案は新しい画像認識モデルではなく、学習済みモデルを現場端末で運用するための構成である。Cumulocity IoTによるソフトウェア保管・端末管理と、thin-edge.ioによる端末側への配布を組み合わせる。
ONNX形式のモデルと実行環境を配り、端末での推論結果を管理側へ戻して更新につなげる流れを示した。送電設備の画像を使う例と、端末上での量子化モデルの速度比較を、この構成に沿って扱っている。
従来手法との違い
画像を中央へ送って処理する方式に対し、提案構成は画像を現場端末で処理し、得た情報を設備管理側へ送る。著者らは通信が限られる現場での早期確認を用途に挙げるが、中央処理方式との通信量や遅延の測定結果は示していない。
速度比較の基準は、数値を32ビット浮動小数点で扱うFP32モデルである。著者らは重みに符号付き8ビット整数を用いる静的量子化と動的量子化を比較し、静的方式の平均推論時間が最も短いと報告する。
実験結果
著者らはTTPLAを用いた領域分割モデルを画像検査の構成例に使用した。量子化の速度評価では、Raspberry Pi 4の4GBモデル上でFP32、符号付きint8の静的量子化、同じく動的量子化について、平均推論時間と実験間の分布を比較している。
著者らによれば、静的量子化の平均推論時間が最も短く、動的量子化もFP32より短かった。量子化による速度向上は約2倍、モデルサイズは約4分の1と報告し、両方式で小幅な精度低下を認める。確認できた本文の範囲では、時間の実測値、精度指標と数値、測定回数は分からない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：送電設備の定期点検で撮影した画像から、送電塔と送電線の領域を現場端末で抽出し、元画像とともに設備管理画面へ確認候補として送る。担当者が抽出結果を確認し、点検記録に反映する運用を想定する。
必要なのは対象設備の画像、領域を示すラベル、撮影用カメラを備えた端末である。論文の空撮画像と現場画像の写り方を比べ、必要なら現場画像でモデルを調整する。劣化状態も判定したい場合は、状態ラベルを別途集めて検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象設備を実際の点検方法で撮影し、送電塔や送電線など抽出したい領域にラベルを付ける。撮影用カメラを備えた端末を用い、空撮画像で学習したモデルを現場画像へ適用する前に、角度や背景の違いを確認して必要な調整を行う。
同じ現場画像をFP32版、静的量子化版、動的量子化版に入力し、領域ラベルとの一致度、端末上の推論時間、モデルサイズを比べる。担当者の確認結果を基準に誤抽出を記録し、モデル更新後の結果と旧版への差し戻しも確かめる。劣化判定を加えるなら状態ラベルが別途必要である。
限界と課題
著者らは、量子化の較正が不適切だと精度が落ち得ること、速度向上に専用ハードウェアが必要な場合があることを述べる。今回も両量子化方式で小幅な精度低下を報告するが、確認できた本文の範囲では精度指標と数値は分からない。
編集上の検証事項は、送電塔や送電線の領域抽出が、設備の劣化状態を判断する材料として十分かどうかである。構成はモデル更新や旧版への差し戻しを想定しているが、端末群での更新成功率や通信断時の動作は、この範囲から判断できない。
出典
元のタイトル・要旨を確認する（英語）
EdgeMLOps: Operationalizing ML models with Cumulocity IoT and thin-edge.io for Visual quality Inspection
This paper introduces EdgeMLOps, a framework leveraging Cumulocity IoT and thin-edge.io for deploying and managing machine learning models on resource-constrained edge devices. We address the challenges of model optimization, deployment, and lifecycle management in edge environments. The framework's efficacy is demonstrated through a visual quality inspection (VQI) use case where images of assets are processed on edge devices, enabling real-time condition updates within an asset management system. Furthermore, we evaluate the performance benefits of different quantization methods, specifically static and dynamic signed-int8, on a Raspberry Pi 4, demonstrating significant inference time reductions compared to FP32 precision. Our results highlight the potential of EdgeMLOps to enable efficient and scalable AI deployments at the edge for industrial applications.
