位置制約を優先し、静止トルクの小さいロボット姿勢を探す数値最適化
ENFORCpp
ENFORCppの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

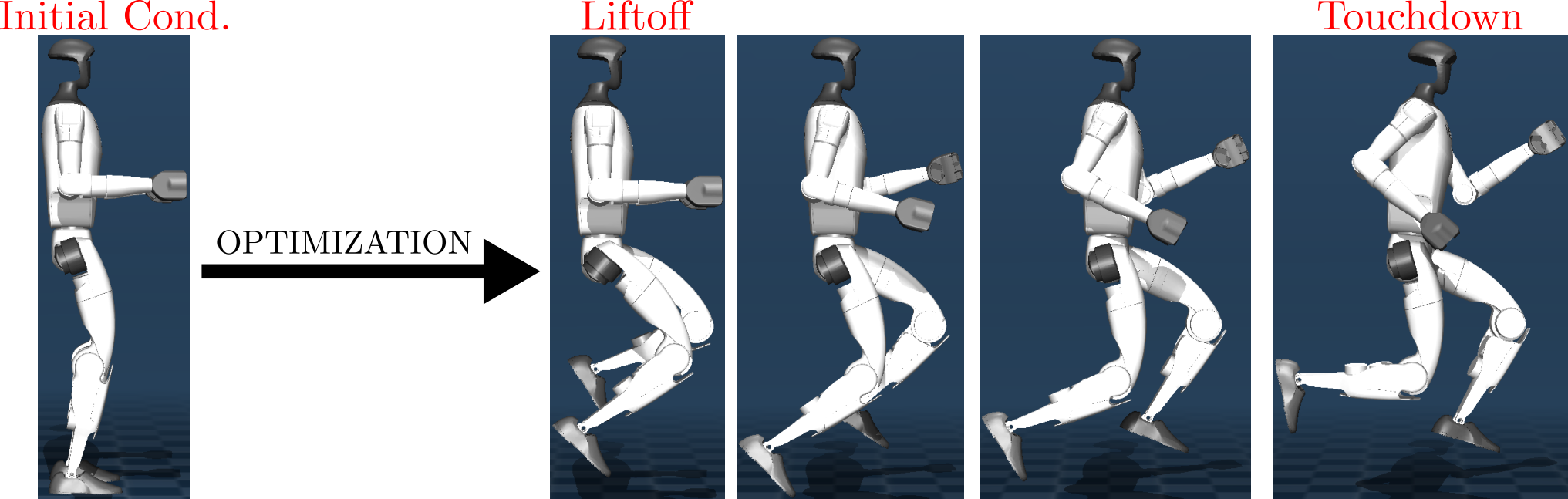

Figure 3: The snapshots of the optimized trajectory.
概要
- ENFORCppは目的関数と制約関数を数値評価し、制約を優先しながら数値勾配で解を探す。
- 著者らは三関節アームの姿勢選択を8反復、42マイクロ秒で解いたと報告する。
- 対象機への導入には位置とトルクの計算関数を合わせ、位置誤差、制約違反、計算時間を測る必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ENFORCppの仕組み
- 01初期関節角と関数
- 02等式制約を調整
- 03必要な不等式を処理
- 04目的値を低減
- 05関節角の候補
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ENFORCppは、ロボットの姿勢や軌道を、位置などの条件を考慮しながら数値的に探す枠組みである。数値最適化は候補ごとに値を計算してより良い候補を探す手続きで、守るべき条件を制約と呼ぶ。
ロボットの動きや力を計算する関数は複雑で、値の変化を表す勾配を式として用意しにくい場合がある。軌道や操作入力を運用中に更新する用途では、制約の充足と計算時間の両方が課題になる。
手法
入力は変数の初期値、最小化したい値を返す目的関数、等式と不等式の制約関数である。三関節アームなら関節角を変数とし、先端が指定位置に来る条件を等式制約、静止姿勢を保つ重力トルクの大きさを目的値にできる。各候補で関数の値を計算し、数値勾配、つまり値が変わる方向の見積もりを求める。
まず等式を順に調整し、次に必要な不等式を処理する。不等式は境界への接近と探索方向に応じて有効化する。最後に、制約の変化を並べたヤコビアンから零空間への射影を計算し、制約を変えにくい方向で目的値を下げる。更新幅を変えて探索し、反復回数、変数の変化量、目的値の変化量を終了条件に使う。
新規性
著者らの提案は、目的関数と制約関数の値を計算できれば、勾配を解析的な式で用意せずに探索できる枠組みである。等式制約、不等式制約、目的関数の順に扱い、先に処理した条件を変えにくい方向へ後続の探索を制限する。
動力学や運動学の更新を、細かな探索のたびに行うか、外側の反復ごとに行うかも選べる。計算量を意識した設計だが、更新頻度を変えた場合の精度は用途ごとに確認が必要である。
従来手法との違い
著者らは、問題を解析的な式で表せる場合のツールとしてCasADiとIPOPTに触れる。ENFORCppは、ロボットの動力学や運動学を含む関数を数値評価し、勾配も数値的に見積もる設定を対象とする。本文に、これらのツールと同一問題で速度を比べた結果はない。
二階微分を使う方法と比べ、提案法は一階の勾配で探索する。著者らは反復ごとの収束は遅くなる一方、数値的な二階微分の計算を避けられ、各反復の費用が小さくなると説明する。総実行時間の優劣までは示していない。
実験結果
著者らは数値問題三件とロボット問題二件を示す。円内に解を制限したRosenbrock関数では、初期値［0, 0］から201反復、35マイクロ秒で［0.7864, 0.6177］を得たと報告する。数値例と三関節アームの計算時間は、AMD Ryzen 7 5800X搭載のデスクトップで測定した値である。
三関節の平面アームでは、先端位置を［−1.0, 0.0］に固定し、静止に必要な重力トルクの二乗和を最小化する問題を8反復、42マイクロ秒で解いたと報告する。人型ロボットの飛行中の姿勢計画については、32変数、14の非線形制約で1.92ミリ秒という関連研究の値を挙げている。比較手法との速度差や実機での成功率は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：三関節アームの先端を指定位置に置き、静止中に必要な関節トルクの評価値が小さい姿勢を、作業前に候補として求める。入力は目標位置、初期関節角、対象機のリンク形状、位置と重力トルクを計算する関数とし、関節角の候補を出力する。
この計算に学習用データや正解ラベルは使わない。実機で候補を確かめるには関節角の計測手段が必要で、計算関数を対象機に合わせ、必要なら関節制限を制約に追加する。採用前に到達位置と制限を別途確認する想定である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず三関節アームの姿勢選択に絞り、目標先端位置、初期関節角、リンク形状、位置と重力トルクを計算する関数を用意する。このPoCに学習用データと正解ラベルは不要である。実機で試す段階では関節角の計測手段を用意し、対象機の寸法に関数を合わせ、必要な関節制限を設定する。
比較基準は、同じ目標位置を満たす既存の姿勢とする。同じ初期姿勢と目標位置で、先端位置の誤差、制約違反の有無、トルクの評価値、計算時間を記録する。目標位置を複数に変え、運用上の時間上限に収まるかも確認する。
限界と課題
著者らは、二階微分を使わないため反復ごとの収束が遅くなると述べる。また、目的関数や制約関数に重い計算を入れると、細かな探索や数値勾配の推定で繰り返し呼ばれ、計算費用が増えると説明している。
編集上の検証事項は、制約が競合する場合や、数値勾配がほぼゼロになる場合に、必要な条件を満たせるかである。実機では位置誤差、関節制限、連続実行時の計算時間も測る必要がある。掲載された時間だけで別の機体や制御周期への適合は判断できない。
出典
元のタイトル・要旨を確認する（英語）
An Efficient Numerical Function Optimization Framework for Constrained Nonlinear Robotic Problems
This paper presents a numerical function optimization framework designed for constrained optimization problems in robotics. The tool is designed with real-time considerations and is suitable for online trajectory and control input optimization problems. The proposed framework does not require any analytical representation of the problem and works with constrained block-box optimization functions. The method combines first-order gradient-based line search algorithms with constraint prioritization through nullspace projections onto constraint Jacobian space. The tool is implemented in C++ and provided online for community use, along with some numerical and robotic example implementations presented in this paper.
