圧電円板を積層し、水中の反射音の強さと向きを調整するML-ARIS
ML-ARIS

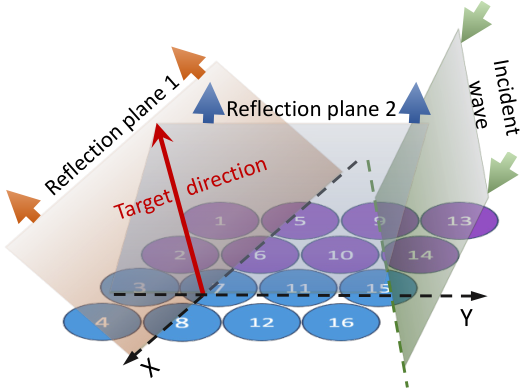

ML-ARISの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む
Figure 1: IQ modulation implemented with separated reflectors.
概要
- ML-ARISは圧電円板を積層し、各層の負荷を調整して一つの反射器から強さと位相を設定した音を返す。
- 著者らはシミュレーションと水槽実験を報告し、指定した水温・周波数などの条件で、整合回路の目標負荷における反射係数の大きさが0.15未満だったと述べる。
- 実用判断には、層間の結合や環境変化が反射精度と通信品質に与える影響を測る必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ML-ARISの仕組み
- 01入射する水中音
- 02積層円板で受音
- 03各層の負荷を設定
- 04水中で反射波を合成
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ML-ARISは、水中の音波を受け、反射する強さと方向を電気回路で変える装置である。水中では電波の吸収損失が大きく、中長距離通信に音波が使われる。受信先に音を集めつつ、周囲へ広がる反射音を抑えることが課題となる。
反射器の圧電素子は、力を電気的な変化に結び付ける材料だ。その電気的な応答は水温、水深、周波数、音の入射角で変わる。低い周波数の音に対応する反射器は大きく重くなりやすく、限られた反射器で方向を制御する必要がある。
手法
ML-ARISは、一つの反射器に圧電円板を重ね、絶縁した各円板につながる回路の負荷インピーダンスを個別に変える。インピーダンスは交流に対する電気的な流れにくさで、負荷の設定によって反射音の強さと位相を変える。位相は波の時間的なずれを表す。環境によって変わる素子の応答を所定の負荷に合わせるため、調整可能な整合回路も備える。
二層の場合、最初の層の抵抗回路で入射音と同じ位相または逆位相の成分を作り、次の層の容量性または誘導性の回路で四分の一周期ずれた直交成分を作る。直交成分の強さは回路の段階から近い設定を選び、両成分を水中で重ねる。例えば受信先の方向に合わせて各反射器の目標振幅と位相を決め、その値に応じて各層の負荷を設定する。
新規性
著者らが主張する進歩は、同相成分と直交成分を一つの積層反射器で作り、反射音の振幅と位相を調整できる点にある。各圧電円板の電気的な負荷を個別に設定する。
従来の著者らの方式では、二つの反射器を対にして両成分を作っていた。ML-ARISでは各反射器を方向制御に使えるが、層間の機械的な結合があるため、各層の反射音まで完全に独立するわけではない。
従来手法との違い
著者らの従来方式は、隣接する二つの反射器で同相成分と直交成分を作り、一つの制御単位として扱う。著者らは、この配置では直交する方向にも反射を絞るための設定自由度が不足すると説明する。
ML-ARISは両成分を一つの反射器内で作る。著者らは、複数の位相設定値を使う多ビット符号化方式とも比較し、反射の強さを調整できることと、評価した反射ビームのサイドローブが低いことを報告する。サイドローブは、主に狙う方向以外へ伸びる反射波の部分を指す。
実験結果
著者らは約28 kHzと41 kHzを対象に、COMSOLによるシミュレーションと水槽実験を行ったと報告する。整合回路の試験では、水温9～22°C、周波数27.5～28.5 kHz、異なる水深という条件で、目標負荷における反射係数の大きさが0.15未満だったとしている。この値は音響通信の受信品質を示す指標ではない。
著者らは、一つの積層反射器で振幅と位相を操作でき、多ビット符号化方式より反射ビームのサイドローブが低かったと述べる。確認できた本文の範囲では、この比較の数値表、試行回数、通信品質の指標は確認できないため、差の大きさや通信上の効果は評価できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：水中設備から固定位置の点検機器へ音響信号を送る経路にML-ARISを置き、受信位置へ反射音を向ける。入力は送信音、送信元と受信先の位置、設置地点で測った入射角と各圧電円板の電気的な応答で、出力は受信先へ向けた反射音とする。
この用途では機械学習用の訓練データや正解ラベルは想定しない。一方、負荷設定には現場で測る応答データと受信音の測定値が必要になるため、水中の音響センサーを使い、水温や水深などの条件を記録して整合回路と各層の設定を調整する。通信品質の改善は検証を要する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：水槽で送信元と受信位置、反射を抑えたい方向を固定し、負荷を固定した反射器を比較基準にする。水中の音響センサーで各方向の受信音を測り、水温、水深、周波数、入射角と各層の電気的な応答を記録する。機械学習用の訓練データや正解ラベルは設定に使わない。
次に測定した応答を基に整合回路を調整し、受信先に向けて各層の負荷を設定する。同じ位置で目標方向の受信音、周囲方向への漏れ、目標振幅・位相からのずれを基準と比べる。水温や入射角を変え、再設定後に測定値が再現するかも確かめる。
限界と課題
著者らは、隣り合う圧電層の機械振動が結合し、各層の反射音は完全には独立しないと記す。また、圧電素子のインピーダンスは周波数、水温、水深、音の入射角によって変わるため、環境に合わせて整合回路を調整する設計としている。
編集上の検証事項は、層間結合による目標振幅・位相からのずれ、条件が変わったときの再設定の頻度、実際の通信での受信品質である。確認できた本文の範囲では、海域での長期運用、通信速度の改善量、多ビット方式とのサイドローブ差の数値は判断できない。
出典
元のタイトル・要旨を確認する（英語）
ML-ARIS: Multilayer Underwater Acoustic Reconfigurable Intelligent Surface with High-Resolution Reflection Control
This article introduces a multilayered acoustic reconfigurable intelligent surface (ML-ARIS) architecture designed for the next generation of underwater communications. ML-ARIS incorporates multiple layers of piezoelectric material in each acoustic reflector, with the load impedance of each layer independently adjustable via a control circuit. This design increases the flexibility in generating reflected signals with desired amplitudes and orthogonal phases, enabling passive synthetic reflection using a single acoustic reflector. Such a feature enables precise beam steering, enhancing sound levels in targeted directions while minimizing interference in surrounding environments. Extensive simulations and tank experiments were conducted to verify the feasibility of ML-ARIS. The experimental results indicate that implementing synthetic reflection with a multilayer structure is indeed practical in real-world scenarios, making it possible to use a single reflection unit to generate reflected waves with high-resolution amplitudes and phases.
