同じ車間距離制御コードを別の車両に移せるか、安全集合で検査する
Formal Portability Checking

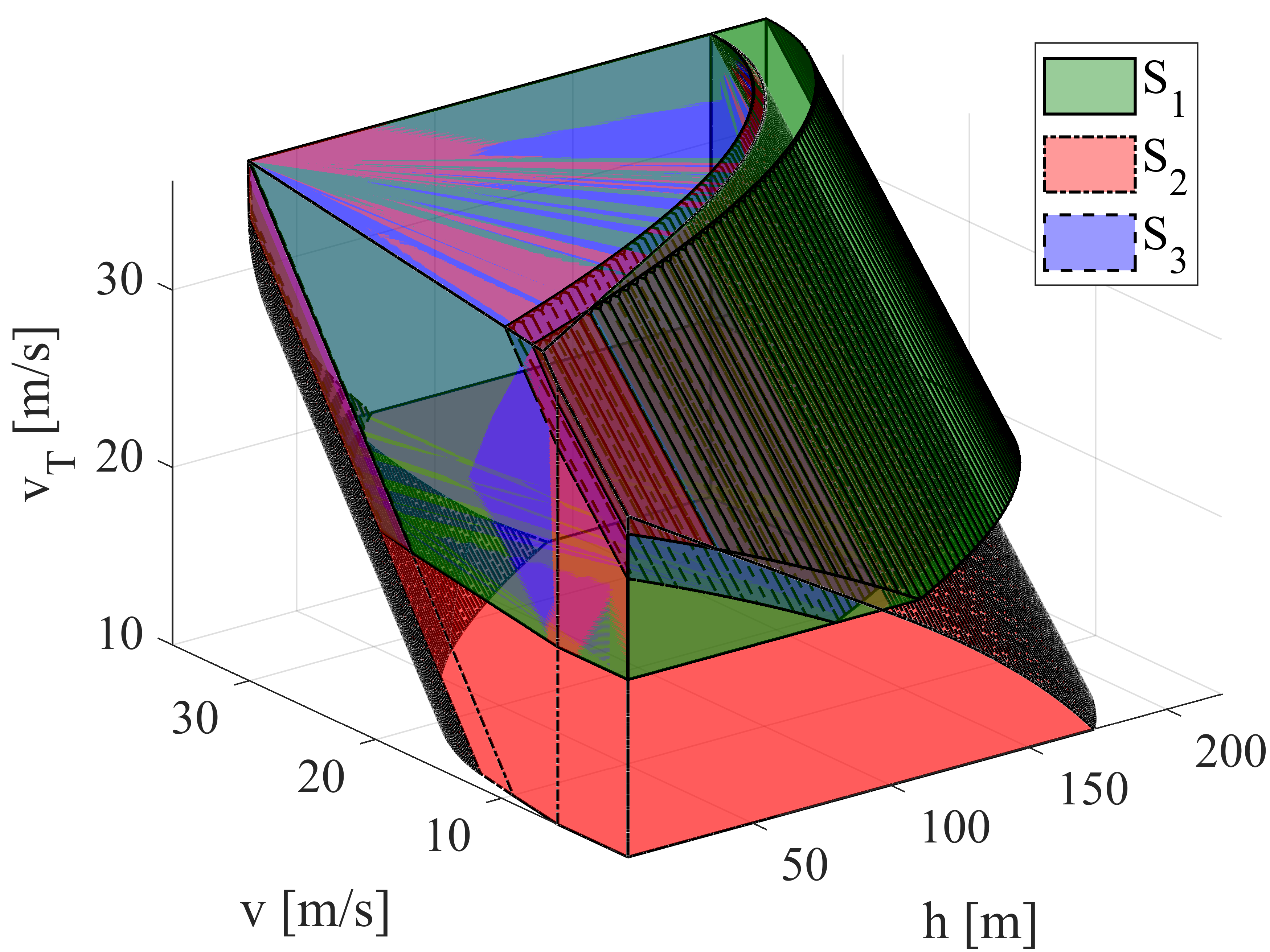

Formal Portability Checkingの原論文から掲載した図です。細部はクリックして拡大できます。
出典：Formal Portability Checking / arXiv ↗概要
- 車両ごとの検知距離、加減速能力、制御遅れをモデル化し、ACCコードの指令が安全集合を外れるか検査する。
- 著者の事例では、予測制御器は3構成中2構成、ニューラルネットワーク型は1構成で適合を確認した。
- 判定は設定したモデルと安全条件に依存するため、実車データを使う評価と組み合わせる必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Formal Portability Checkingの仕組み
- 01ACCコードと車両条件
- 02車両別モデル
- 03安全集合の計算
- 04コード検査と反例
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ACC（アダプティブ・クルーズ・コントロール）は前車との距離を見ながら加速度を指示する。同じコードでも、車両が変わると物体を検知できる距離、加減速能力、指令が届くまでの時間が変わり、安全な車間距離を保てるかが変わる。
車両群へソフトを更新する場合、影響を受ける構成ごとの確認が必要になる。シミュレーションや実車試験は有用だが、選んだ場面だけでは、あらかじめ定めた作動範囲の全状態を調べられない。
手法
自車と前車の速度、車間距離を状態として、車両別の加減速能力、最大検知距離、制御周期、指令の遅れをモデルに入れる。前車の加速度や測定誤差に相当する外乱にも範囲を定め、最低距離などの条件を満たし続けられる安全集合を計算する。安全集合は、許された変動が起きても適切な制御で安全な範囲にとどまれる状態の集まりである。
次に、ACCコードの加速度指令によって次の状態が安全集合を外れないか調べる。たとえば前車が減速し、自車のブレーキ指令に遅れがある状態も検査対象にする。従来型の制御器には、条件違反を探しながらコードを調べる有界モデル検査を使う。ニューラルネットワーク型では、統合試験、簡略化したネットワークを用いたコード検査、元のネットワークの専用検証を組み合わせ、適合の確認か反例を返す。
新規性
著者が提案するのは、車両構成ごとのセンサー、車両の動き、制御遅れを形式モデルに反映し、ACCの実装コードを対象に安全な移植が可能か調べる方法である。形式モデルとは、状態とその変化を数式で定めたものを指す。
構成ごとに計算した安全集合を使い、従来型とニューラルネットワーク型の制御器を検査する。著者は、安全に関わる構成固有の機能的な振る舞いに基づく自動移植検査を、把握する限り初めてのものと位置づけている。
従来手法との違い
通常の移植作業では、車両ごとにシミュレーションや実車試験を重ねる。選んだ場面の確認には役立つが、設定した作動範囲の全状態を試すことはできない。
既存の形式検証には、配備コードから手作業で作った制御器モデルを調べる方法がある。本手法は車両構成ごとの安全集合を計算し、ACCの実装コードがそこから外れる指令を出すか調べる。確認の範囲は、定めたモデルと安全条件に依存する。
実験結果
著者は予測制御器とニューラルネットワーク型制御器を3種類の車両構成で検査した。共通条件は最低車間距離5 m、最低車間時間0.9秒などで、検査には1時間の時間制限を設けた。予測制御器は構成1・2で適合を確認し、構成3で反例を発見した。ネットワーク型は構成2で適合を確認し、構成1・3で反例を発見した。
表のコード検査時間は、予測制御器の適合確認が構成1で3.2分、構成2で7.0分、反例発見が構成3で5.2分。ネットワーク型は順に反例発見16.4分、適合確認35.4分、反例発見30.1分だった。安全集合の計算時間は各構成で7.5分、29.5分、12.1分。いずれもこの事例のモデルと計算環境での値で、実車の安全実績ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：共通のACCソフトを制御周期の異なる車両群へ更新する前に、構成別の審査に使う。入力は既存コード、安全な車間距離の条件、各車両の検知距離、加減速範囲、制御周期と遅れで、出力は適合判定または違反を示す状態と指令とする。
各車両のセンサー記録と基準走行の記録でモデル値を合わせ、更新対象ごとに検査する。既存コードの検査自体には追加の学習データや教師ラベルは要らない。ニューラルネットワークを再学習するなら、論文の事例に沿って操作の記録と報酬条件を別途用意する必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの既存ACCコードと少数の車両構成を選び、車載センサーの検知距離と物体分類、加減速範囲、制御周期、指令遅れを集める。基準走行の記録でモデル値を調整し、最低車間距離などの条件を明文化する。既存コードの移植判定には追加の学習データや教師ラベルは不要とし、再学習する場合は操作の記録と報酬条件を別途定める。
構成ごとに安全集合を計算し、適合判定、反例の状態、所要時間を記録する。同じ条件で行う従来のシミュレーション検査を比較基準とし、見つかった違反場面を照合する。反例を受けて制御パラメータを変えた場合は再検査し、実測記録とのずれも確認する。
限界と課題
著者は、適合判定が形式モデルと安全条件に基づき、実車の全挙動を表すものではないと述べる。精密なモデルでは安全集合の計算や自動検査が難しくなり、制御遅れが長いと計算量が増える。許容する外乱を広げると安全集合が空になる場合もある。
検査対象は上位のACCコードで、車両別のドライバーやOSの処理は含まない。編集上の検証事項は、実測した検知性能や遅れがモデルの範囲に収まるか、反例への修正後も実車データで安全条件を満たすかである。
出典
元のタイトル・要旨を確認する（英語）
One Stack, Diverse Vehicles: Checking Safe Portability of Automated Driving Software
Integrating an automated driving software stack into vehicles with variable configuration is challenging, especially due to different hardware characteristics. Further, to provide software updates to a vehicle fleet in the field, the functional safety of every affected configuration has to be ensured. These additional demands for dependability and the increasing hardware diversity in automated driving make rigorous automatic analysis essential. This paper addresses this challenge by using formal portability checking of adaptive cruise controller code for different vehicle configurations. Given a formal specification of the safe behavior, models of target configurations are derived, which capture relevant effects of sensors, actuators and computing platforms. A corresponding safe set is obtained and used to check if the desired behavior is achievable on all targets. In a case study, portability checking of a traditional and a neural network controller are performed automatically within minutes for each vehicle hardware configuration. The check provides feedback for necessary adaptations of the controllers, thus, allowing rapid integration and testing of software or parameter changes.
