二層ソフトロボットの変形と接触を計算する離散弾性ロッドモデル
Discrete Elastic Rod bilayer simulator
Discrete Elastic Rod bilayer simulatorの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

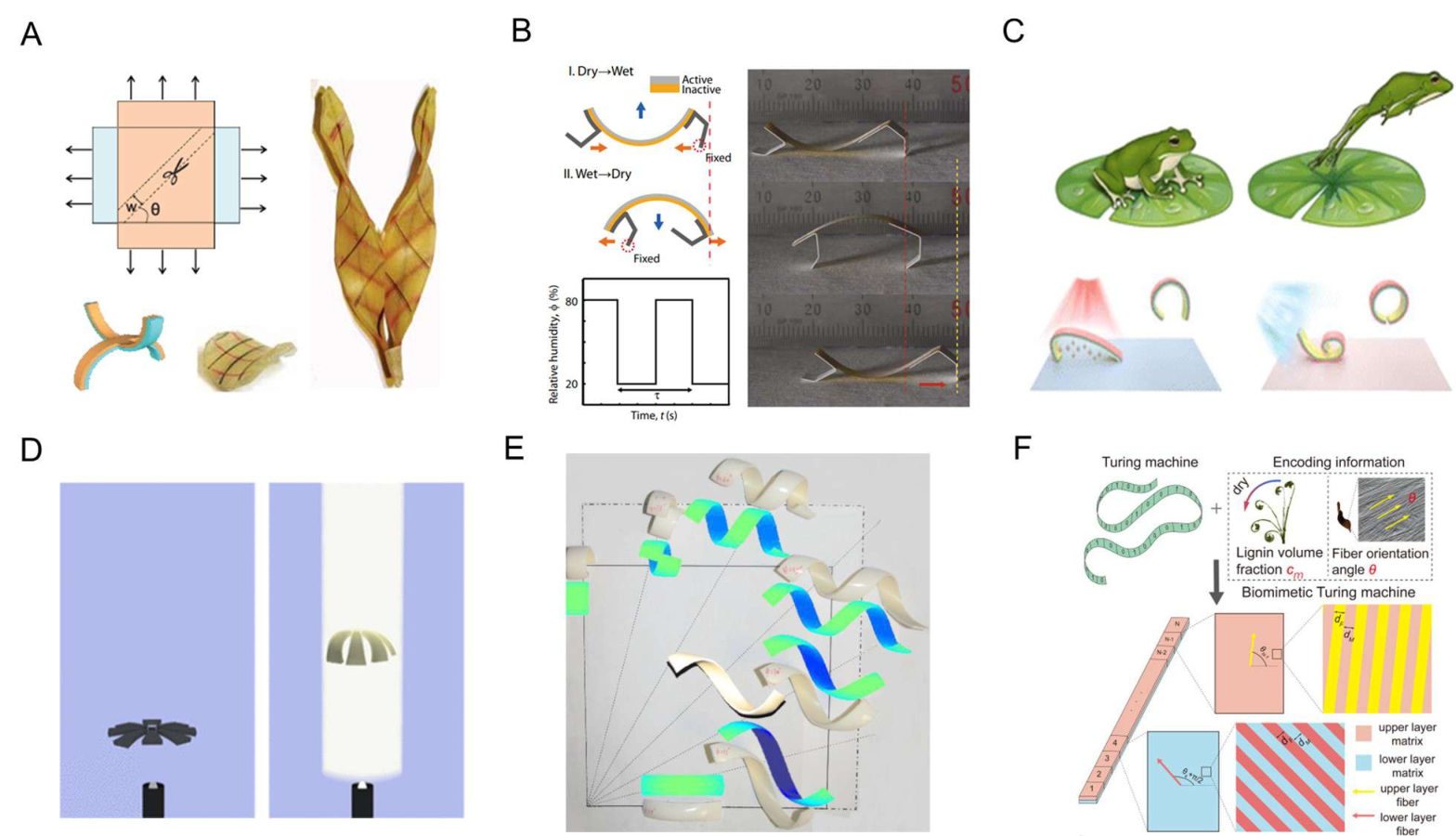

Figure 1: Examples of bilayer soft robots and structures. (A) The helix bilayer hydrogel inspired from the chiral pea pod [ 11 ] . (B) Moisture-driven crawling robot consisting of a hygroscopically active layer and a hygroscopically inactive layer [ 2 ] . (C) Dual-responsive jumping actuator driven by light and humidity, composed of a photothermal expansion layer, an interfacial adhesion layer, and a moisture-responsive layer [ 3 ] . (D) Light-driven jellyfish-like swimming robot fabricated from the striped composite hydrogel [ 6 ] . (E) Tunable helical ribbon fabricated by bonding an unstrained elastic adhesive sheet to a pre-strained latex sheet [ 12 ] . (F) Inverse design of the target space curve by encoding the microstructure of the morphing bilayer ribbons [ 13 ] .
概要
- 各層の伸び・曲げ・ねじれと層間結合を計算し、二層体の時間に沿った変形を求める。
- 著者らは二次元の曲率が古典式に近く、卓球球を包む計算過程も既存実験とよく一致すると報告する。
- 実利用では材料特性と刺激による伸びを測り、接触時刻や形状の誤差を対象ごとに検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Discrete Elastic Rod bilayer simulatorの仕組み
- 01二層の寸法と物性
- 02中心線を分割
- 03層間結合と外力を計算
- 04時刻別の形状
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
二層ソフトロボットは、貼り合わせた二つの層の伸び方の差によって曲がり、ねじれる。温度、湿度、光などへの応答を動きに利用できるが、対象物に触れた後の変形や移動まで予測するのは難しい。
設計では、材料や厚さ、刺激を変えたときの形状に加え、接触を伴う動きも知りたい。著者らは層同士の作用と周囲から受ける力を一つの計算環境で扱うことを目指した。
手法
各層の中心線を点と線分に分ける「離散弾性ロッド」を使う。これは細長い物体の伸び・曲げ・ねじれを、線分の位置と向きから計算する方法である。入力には各層の寸法と弾性特性、初期形状、刺激に伴う伸びを与える。貼り合わせ面には、層同士の位置ずれと相対回転を抑えるエネルギーを設定する。
球の把持例では上層の基準長を時間とともに増やし、二層の伸びの差から曲がりを生じさせる。球に近い点には接触反力と摩擦力を加える。慣性も含めた運動方程式を時間刻みごとに解き、各時刻の位置と向きから変形の過程を得る。水中の動きには流体から受ける抵抗力も用意されている。
新規性
著者らの提案は、二層をそれぞれロッドとして計算し、貼り合わせ面での位置ずれと相対的な回転を抑える結合エネルギーを加えた点にある。各層の伸び・曲げ・ねじれを、層間の作用と合わせて扱う。
刺激による層ごとの伸びの差を計算に反映できるため、実測した変形をそのまま入力する方法より、変形が生じる過程を表しやすいと著者らは位置づける。
従来手法との違い
本文は既存の計算方法として、二層を等価な一層に置き換える方法と、有限要素法で両層を同時に計算する方法を挙げる。前者には駆動の仕組みに応じたエネルギー式が必要で、後者には複雑な形状での計算効率という課題があると説明する。
提案法は各層の中心線を使い、貼り合わせ面の結合条件を加える。著者らは接触を扱う際の収束性が有限要素法より優れると述べるが、確認できた本文の範囲では同一条件での計算時間や反復回数は示されていない。
実験結果
著者らは二次元の曲げについて、縦弾性率の比と厚さの比を変え、厚さと伸び率で規格化した曲率をティモシェンコの式および簡略化した梁モデルと比較した。試した条件では結果が近いと報告する。三次元では、自然な状態で上層がらせん状、下層が直線状の二層を貼り合わせ、曲げとねじれが連動する形状を計算した。
把持例では、中央で直交させた二層体に13.30秒かけて刺激を与え、卓球球を包む過程を既存実験の画像列と比較した。著者らは実験と計算が定量的によく一致すると述べるが、確認できた本文の範囲では誤差指標と数値は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：球形部品を包む二層グリッパーの形状検討に使う。入力は各層の寸法・弾性特性、刺激に伴う伸び、球の形状、接触と摩擦の条件とする。元になる学習データや教師ラベルは本方式の計算入力として記載されていない。
候補形状ごとに時刻別の形状と球への接触位置を計算し、試作体の撮影記録と比べる。撮影装置はこの応用案で検証に使うセンサーであり、材料特性と刺激による伸びを実測して計算条件を合わせる必要がある。把持性能の改善は未検証である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：球形部品一種類とグリッパー一形状に絞る。各層の寸法・弾性特性、刺激と伸びの関係、球の形状、摩擦条件を測り、対象に合わせて計算条件を設定する。学習用データと教師ラベルはこの方式の入力として示されていない。検証用には撮影装置で時刻別の形状と接触位置を記録する。
比較基準は、接触を含まない曲げ計算と実物の記録とする。同じ刺激条件で先端位置、球に触れる時刻、包み込み形状の差を測る。材料特性や摩擦の測定値を変えたときの誤差も調べ、対象を増やす前に用途ごとの許容差を決める。
限界と課題
著者らは、柔らかい材料の非線形な変形や周囲との相互作用を正確に捉える難しさを研究上の課題として挙げる。提示したモデルでは細長い二層体を、等方的で線形弾性の材料として扱う。この前提が当てはまらない対象での精度は本文の結果から判断できない。
編集上の検証事項は、層間が剝がれる場合、摩擦条件が変わる場合、刺激による伸びにばらつきがある場合の誤差である。確認できた本文の範囲では把持以降の記述が途中で切れており、歩行・跳躍・遊泳の再現精度も判断できない。
出典
元のタイトル・要旨を確認する（英語）
Harnessing Discrete Differential Geometry: A Virtual Playground for the Bilayer Soft Robotics
Soft robots have garnered significant attention due to their promising applications across various domains. A hallmark of these systems is their bilayer structure, where strain mismatch caused by differential expansion between layers induces complex deformations. Despite progress in theoretical modeling and numerical simulation, accurately capturing their dynamic behavior, especially during environmental interactions, remains challenging. This study presents a novel simulation environment based on the Discrete Elastic Rod (DER) model to address the challenge. By leveraging discrete differential geometry (DDG), the DER approach offers superior convergence compared to conventional methods like Finite Element Method (FEM), particularly in handling contact interactions -- an essential aspect of soft robot dynamics in real-world scenarios. Our simulation framework incorporates key features of bilayer structures, including stretching, bending, twisting, and inter-layer coupling. This enables the exploration of a wide range of dynamic behaviors for bilayer soft robots, such as gripping, crawling, jumping, and swimming. The insights gained from this work provide a robust foundation for the design and control of advanced bilayer soft robotic systems.
