人の牽引に従い、衝撃による移動を抑えるロボット制御
Shear-Thickening Fluid Controller (SFC)
Shear-Thickening Fluid Controller (SFC)の原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

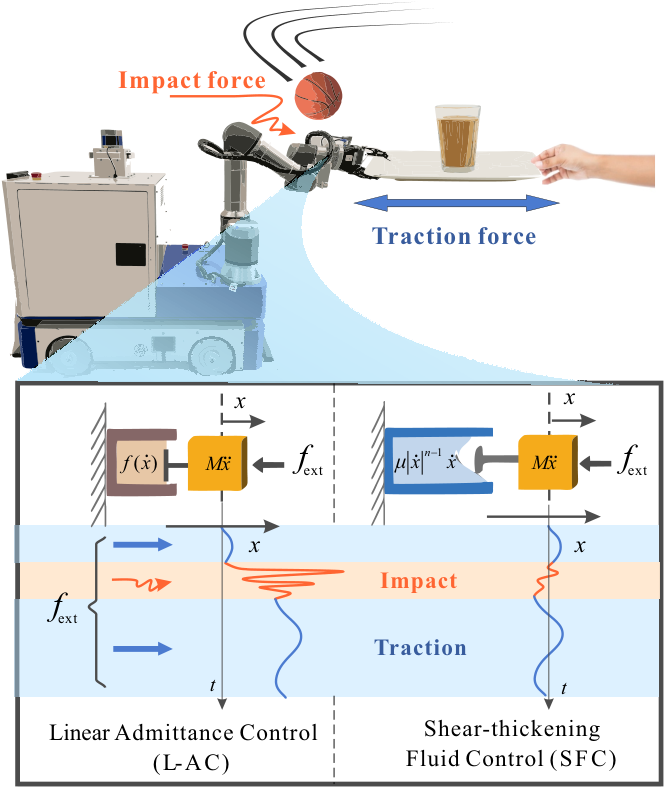

Figure 1: Interactive robot motion modeling and control based on shear-thickening fluid dynamics: the robot can comply with human traction and resist external impact
概要
- SFCは、接触力から目標速度を作るモデルに非線形の減衰を用い、人の牽引への追従と衝撃への抵抗を狙う。
- 著者らはシミュレーションと固定式・移動式ロボットアームでL-AC、N-ACと比較したが、確認できた本文には改善幅の数値がない。
- 導入時は対象機の力と制御周期に合わせて調整し、牽引への追従と衝撃後の移動量を同じ条件で測る必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Shear-Thickening Fluid Controller (SFC)の仕組み
- 01手首部で接触力を測定
- 02非線形減衰で先端速度算出
- 03関節速度へ変換
- 04関節速度を指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
人とロボットが物を一緒に運ぶ際は、人がゆっくり引けば動き、不意の衝撃では大きく動かない応答が求められる。どちらもセンサーには外力として現れるため、測った力をどう速度指令に変えるかが作業の安全性と滑らかさに関わる。
著者らが扱う物理的人間ロボット相互作用では、従来の線形アドミッタンス制御は高周波で小さな雑音に対応できても、中程度の周波数で強い衝撃には十分でないとされる。
手法
SFCは、測定した接触力を入力し、ロボット先端の目標速度を求める。アドミッタンス制御とは、力を受けたときの動き方を仮想的な力学モデルで決める方式である。人が搬送物を引く力と、外部から急に加わる衝撃を、同じモデルで扱う。
モデルには仮想的な慣性と、速度に応じて変わる減衰を置く。減衰は動きを抑える働きで、強い作用を受けると抵抗が増す「せん断増粘流体」になぞらえる。得られた先端速度は、ロボットの姿勢から関節の動きを求める逆運動学で各関節の目標速度に変換し、下位の速度制御器へ渡す。
新規性
SFCは、せん断増粘流体になぞらえた非線形の減衰を、接触力から目標速度を作る仮想モデルに組み込む。牽引と衝撃で制御器を切り替えず、固定した一組のパラメータで両方を扱う設計である。
著者らは安定性と受動性を解析し、力の強さや周波数、求める応答に応じたパラメータ調整法を提示する。受動性は、外部とのやり取りを通じて制御系が自らエネルギーを増やさない性質を指す。
従来手法との違い
線形アドミッタンス制御（L-AC）は、測定した力と目標速度の関係に、速度に比例する減衰を用いる。その周波数応答は力の振幅に依存しない。著者らは、高周波で振幅の小さい雑音には対応できる一方、中程度の周波数で強い衝撃への抵抗は弱いと述べる。
比較した非線形アドミッタンス制御（N-AC）は中程度の衝撃を抑えたが、強い衝撃には十分でなく、自励振動も起こり得たと報告される。SFCは減衰の非線形性を使い、牽引に応じながら衝撃による動きを抑える。
実験結果
著者らは、L-AC、N-AC、SFCの周波数特性と時間応答をシミュレーションで比較し、固定式と移動式のロボットアームでも三方式を比較した。共同で水を運ぶ課題では、SFCが衝撃への抵抗と安定した協調動作を示し、操作の快適さも高めたと報告する。工場での事例も示している。
著者らによれば、L-ACは衝撃への抵抗が弱く、N-ACは中程度の衝撃を抑えたが強い衝撃には不十分で、自励振動が起こり得た。確認できた本文の範囲では、各実験の試行数、測定指標、数値結果、詳しい条件は確認できないため、改善幅は評価できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：工場で作業者とロボットが部品を共同搬送する工程を想定する。手首部の力センサーで測る接触力をSFCに入力し、得られた先端の目標速度を、関節状態と運動学情報を使って各関節の速度指令に変える。搬送中の牽引への追従と、不意の接触後の移動量を確認する使い方である。
導入には対象機の力センサー、関節状態、運動学情報に加え、通常の牽引と想定する衝撃の力記録が要る。手法の学習用正解ラベルは示されていないが、検証記録には事象の区別を付け、現場の力の強さと周波数に合わせてパラメータを調整する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象ロボットの力センサーで接触力を記録し、関節状態と運動学情報をそろえる。通常の牽引と想定する衝撃の記録に事象ラベルを付け、力の強さと周波数の範囲を調べる。その範囲と制御周期を踏まえてSFCのパラメータを調整する。
小規模な共同搬送でL-ACを基準に、同じ経路と接触条件で比較する。牽引時の追従、衝撃後の最大移動量、振動の有無、作業者の操作負荷を測り、各項目の変化を確認する。許容値は対象作業の条件に合わせて事前に定める。
限界と課題
著者らの前提は、下位の速度制御器が実現可能な指令を十分な精度で追えることである。また、記載された実験は、関節速度への変換を扱える作業領域に焦点を当てる。これらを、別のロボットへの適用時にも確認する必要がある。
編集上の検証事項は、対象機の力センサーの測定範囲、制御周期、衝撃後の移動量、作業者の操作負荷である。確認できた本文の範囲では、試行数や条件別の数値結果がなく、異なる機種や接触条件で同じ効果が得られるかは判断できない。
出典
元のタイトル・要旨を確認する（英語）
Compliance while resisting: a shear-thickening fluid controller for physical human-robot interaction
