物体の形状モデルを使わず、三指で把持物を動かす軌道計画
Geometry-free Trajectory Optimization for In-Grasp Manipulation
Geometry-free Trajectory Optimization for In-Grasp Manipulationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

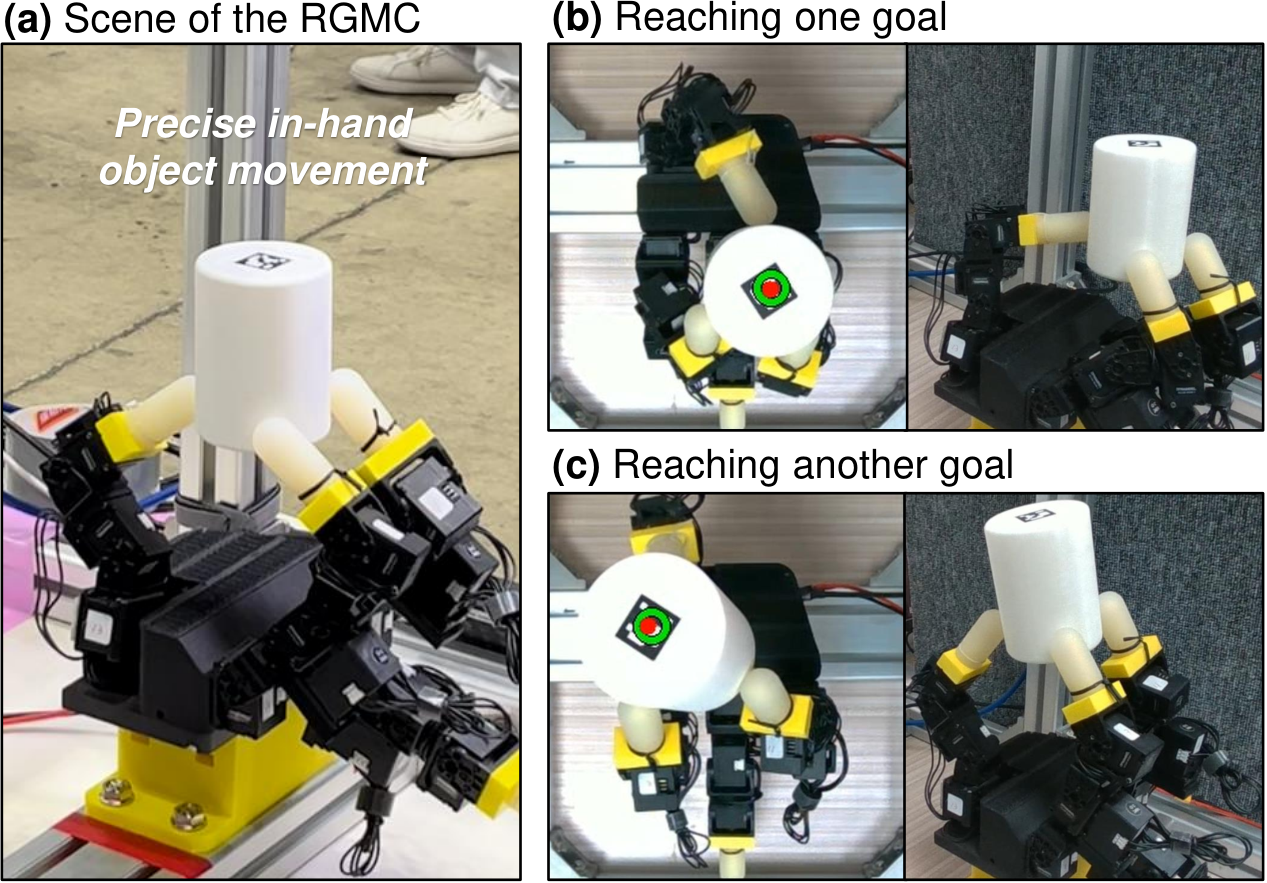

Fig. 1: In-grasp object movement task, where the goal is to manipulate the in-hand object to a desired pose (position) using only finger motions within a stable grasp. (a) Scene of the Robotic Grasping and Manipulation Competition (RGMC) at ICRA 2024, where we won the championship for this task. (b)(c) Precisely moving the object to the desired position in a large in-hand space.
概要
- 著者らは、物体の形状モデルや事前学習を使わず、三指で把持物を動かす軌道を計画した。
- 既知の円筒を使った40目標の試験で、再計画なしの平均位置誤差は1 cm未満と報告した。
- 実測位置から再計画する試験では、最終位置誤差が約10 mmから約5 mmへ減ったと報告した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Geometry-free Trajectory Optimization for In-Grasp Manipulationの仕組み
- 01初期把持と目標位置
- 02指と物体の軌道計画
- 03関節角度を指令
- 04物体位置を測定
- 05再計画
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究が扱う「把持内移動」は、物体をつかんだまま、腕を大きく動かさずに指の動きで物体の位置や向きを変える操作だ。狭い空間でも使える一方、指の可動範囲内で把持を保ち、目標に届かせる必要がある。
実機では接触や関節制御のずれが位置精度に影響する。著者らは、初めて扱う物体にも適用できるよう、事前学習と物体の形状モデルを要しない軌道計画を検討した。
手法
安定した初期把持を作り、上方のカメラで物体に付けたAprilTagという位置計測用マーカーを読み取る。軌道最適化とは、動きを複数の時点に分け、目標に近づく指の関節角度と物体の姿勢をまとめて探す計算だ。例えば円筒を目標位置へ動かす際、終点の位置誤差と関節角度の変化を小さくする。
把持を保つため、物体から見た各指先中心の位置変化に罰則を与え、指先の向きの変化は許す。関節の可動範囲と指同士の衝突も制約する。計画した関節角度を指令した後、実測位置から必要に応じて再計画する。再計画は所定の誤差条件、回数上限、時間制限のいずれかで終える。
新規性
著者らは、親指を含む全指先の転がりを許しながら、物体形状を入力せずに指の軌道を計画する方法を提案した。接触点の厳密な位置の代わりに、物体から見た指先中心の位置を保つ近似を使う。
親指と物体の姿勢を固定できないため、途中の物体姿勢も計画の変数に含める。実行後に測った位置から再計画し、近似や実機制御によるずれを補う構成である。
従来手法との違い
著者らが挙げる先行研究は、親指の指先と物体の相対姿勢を固定し、ほかの指先の姿勢変化に罰則を与える。この条件では親指側で転がれず、親指の可動範囲が物体の移動範囲を制限する。
本手法は全指先の向きの変化を許し、目標までの軌道全体を計画する。著者らは到達範囲が広がると説明するが、確認できた本文の範囲では、この先行研究との同条件の数値比較は示されていない。
実験結果
著者らは既知の円筒を使い、各辺5 cmの立方体の八つの頂点を5周、計40目標へ人手で戻さず連続移動させた。再計画なしの試験では、実行後の平均位置誤差は40目標で1 cm未満だった。軌道を3区間に分けた設定では、軌道計画に平均約2秒かかった。
同じ頂点へ向かう再計画の試験では、著者らは最終位置誤差が約10 mmから約5 mmへ減ったと報告する。大会では既知と未知の物体で各10目標を追い、各目標の制限は20秒、評価指標は10目標の位置誤差の合計だった。著者らは同部門での優勝を報告する。確認できた本文の範囲では、未知物体の定量結果は読み取れない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：円筒状部品を三指でつかみ、組立位置へ差し込む前に指だけで位置を微調整する。入力は部品上のマーカーを上方のカメラで測った現在位置、目標位置、指の関節角度で、出力は関節角度の軌道と移動後の位置誤差とする。
対象部品では安定した初期把持を設定し、カメラと手の座標を合わせる。事前学習用データや正解ラベルを集める方式ではないが、評価用には目標位置と実測位置を記録する。実際に把持を保てるかは部品ごとに確かめる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：円筒状部品と目標位置を一種類に絞り、三指の初期把持を設定する。部品にAprilTagを付け、上方のカメラと手の座標を合わせて、指の関節角度と部品位置を記録する。学習用データや正解ラベルは用意せず、評価用に各試行の目標位置と実測位置を残す。
まず再計画なしを基準に同じ目標を繰り返し、次に実測位置から再計画する。最終位置誤差、落下の有無、到達時間を比べる。部品に合わせて把持位置を調整し、接触が安定するかを確認する。
限界と課題
著者らが置く前提は、物体が剛体で、初期把持が安定して操作可能であり、接触付近の表面が滑らかで曲率が小さく、動きが低速であることだ。計画では転がりに伴う接触位置の小さな変化を省略する。著者らは開ループ実行の誤差が計画上の誤差を上回ったと報告する。
編集上の検証事項は、角や凹凸のある部品、マーカーが見えにくい姿勢、滑りやすい表面での把持と位置精度である。大会の目標は位置のみで、向きの目標に対する精度は、この結果から判断できない。
出典
元のタイトル・要旨を確認する（英語）
Robotic In-Hand Manipulation for Large-Range Precise Object Movement: The RGMC Champion Solution
In-hand manipulation using multiple dexterous fingers is a critical robotic skill that can reduce the reliance on large arm motions, thereby saving space and energy. This letter focuses on in-grasp object movement, which refers to manipulating an object to a desired pose through only finger motions within a stable grasp. The key challenge lies in simultaneously achieving high precision and large-range movements while maintaining a constant stable grasp. To address this problem, we propose a simple and practical approach based on kinematic trajectory optimization with no need for pretraining or object geometries, which can be easily applied to novel objects in real-world scenarios. Adopting this approach, we won the championship for the in-hand manipulation track at the 9th Robotic Grasping and Manipulation Competition (RGMC) held at ICRA 2024. Implementation details, discussion, and further quantitative experimental results are presented in this letter, which aims to comprehensively evaluate our approach and share our key takeaways from the competition. Supplementary materials including video and code are available at https://rgmc-xl-team.github.io/ingrasp_manipulation .
