指定した線に沿って接触高さを補正する、ロボットによる組織反射分光走査
Automatic Robotic-Assisted Diffuse Reflectance Spectroscopy Scanning System
Automatic Robotic-Assisted Diffuse Reflectance Spectroscopy Scanning Systemの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

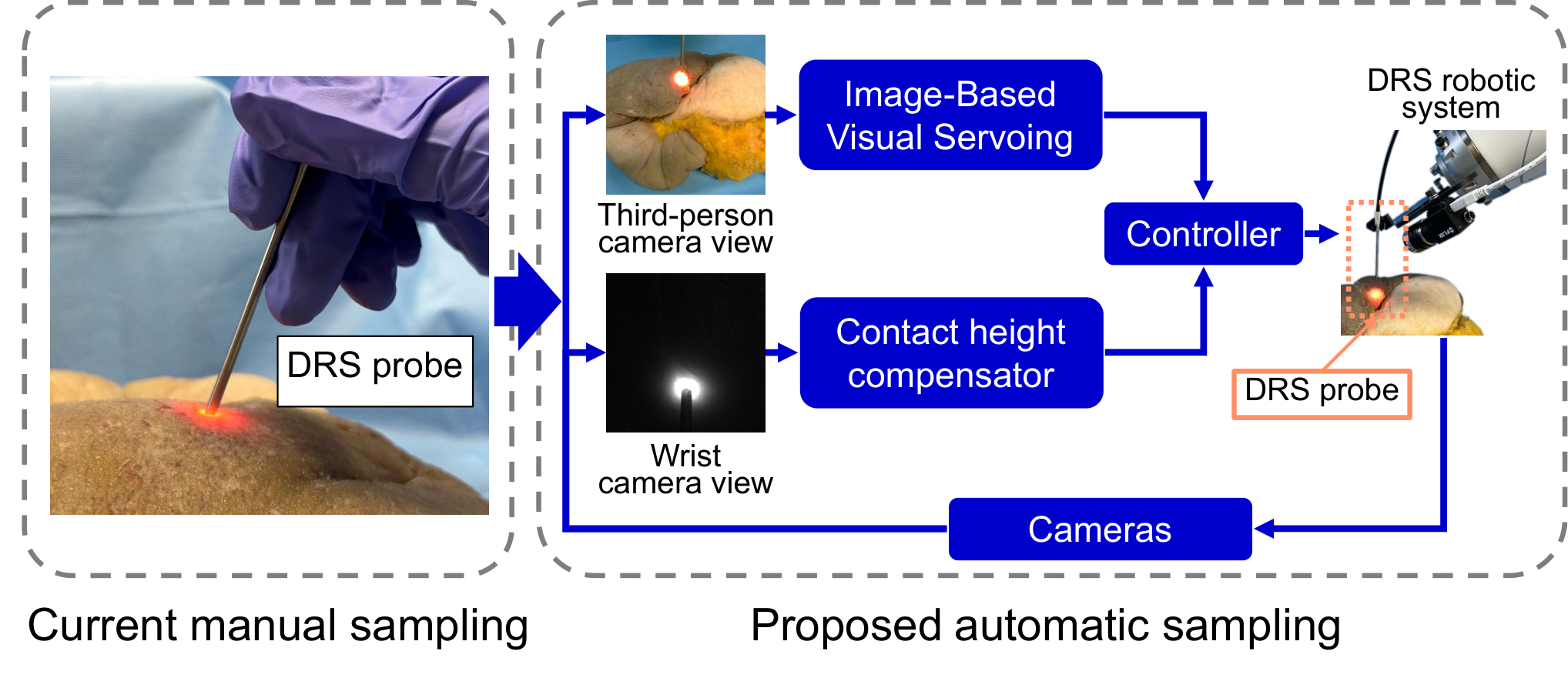

Fig. 1: Overview of the automatic DRS sampling system : previous DRS sampling relies on manual operation to position the DRS probe. This proposed system utilised the visual servoing module and contact height compensator to the robot to automatically position the probe. Two cameras capture views from different scales as feedback to the system.
概要
- 画面上で指定した直線を追い、手首側カメラから推定した接触高さを補正しながらDRSスペクトルを記録する。
- 模型２種と肉試料２種の直線走査で、自動走査は試行の85％超に成功した。
- スペクトルの形の標準偏差が手動採取より小さかったのは４対象中２対象で、組織判定性能は評価されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Automatic Robotic-Assisted Diffuse Reflectance Spectroscopy Scanning Systemの仕組み
- 01指定線・両カメラ画像
- 02先端と光中心を検出
- 03接触高さを推定・補正
- 04反射スペクトルを記録
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、組織に光を当て、戻る光を波長ごとに測る拡散反射分光法（DRS）をロボットで走査する。DRSは組織の状態を調べる手法として臨床評価されているが、通常は操作者が手持ちプローブを測定点に当てる。
広い範囲を手でなぞると、手の動きや接触圧の違いが測定値に影響し得る。腫瘍切除時の組織評価を見据え、指定した経路で接触を保ちながら採取できるかが課題となる。
手法
術者が外部カメラの画面上に直線を指定すると、ロボットはプローブを始点へ近づけ、接触後に線上を走査する。外部画像から先端と照射光の中心を検出し、視覚サーボ、つまり画像上の目標とのずれを見ながら動きを直す制御で経路を追う。画像上の動きとロボットの動きの対応は、事前に集めた両者の軌跡から推定する。
手首側カメラに映る反射光の形から、学習済みの神経回路モデルが接触面との相対高さを推定する。経路を追う指令と高さを補正する指令を混ぜ、例えば肝臓模型上の指定線をなぞりながらスペクトルを記録する。照射領域の抽出には画像の領域分割モデルを用いる。
新規性
著者らは、組織を切片や小片に加工せず、接触状態を管理しながら拡散反射分光法（DRS）の走査を自動化した点を新規性としている。画像を使う位置制御と、手首側カメラを使う高さ補正を一つの走査動作に組み込んだ。
接触後は照射光で外部カメラの画像が白飛びし、高さを把握しにくい。そこで手首側の画像に映る反射光の形から接触面との相対高さを推定する。
従来手法との違い
比較基準は、操作者が手持ちプローブで採取する方法である。手の動きや接触圧の変化は、同じ種類の組織でもスペクトルを変え得るため、著者らは経路と接触条件をロボットでそろえることを狙った。
本文で紹介された先行研究には、試料を切片や小片に加工する方式と、大きな肉試料や臓器模型を走査する方式がある。後者には接触を保つ制御がないとされるが、本研究の実験で直接比較した採取方法は手動採取である。
実験結果
著者らは、シリコーン製の胃・肝臓模型、牛もも肉、子羊の肝臓で直線走査を試した。手動採取は各対象５回、自動採取はこの順に12、10、15、25回で、自動走査は試行の85％超で成功した。指定線からのプローブ先端の平均距離誤差は、外部カメラ画像上で対象別に2.62～4.97画素だった。
著者らは、波長ごとの反射スペクトルの形が手動採取と概ね近いと報告する。ただし、形の標準偏差が自動採取で小さかったのは４対象中２対象で、肉試料では模型より形の差が目立った。高さ補正を外した10回は、いずれも標準の接触高さに到達しなかった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：術中に露出した組織の短い直線を術者が画面で指定し、線上の位置とDRSスペクトルを対応づけて記録する。入力には指定線、外部・手首カメラの画像、反射光の測定値を使い、出力は位置付きのスペクトル記録とする。組織の良悪判定は、この走査だけでは出さない。
対象環境への適応には、先端位置を示す動画、照射領域の教師マスク、相対高さを記録した手首画像、画像とロボットの移動を対応づける軌跡が必要になる。教師マスクは領域の正解を示す画像であり、その作成方法は本文に記載がない。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず臓器模型と対象組織で短い直線を走査し、同じ領域を手で採取した結果を比較基準にする。DRS装置、ロボット、外部・手首カメラを使い、測定前に白色・暗色の基準値を取り、対象ごとの接触高さを調整する。
適応には、先端位置を示す動画、照射領域の教師マスク、相対高さを付した手首画像、ロボットと画像の移動軌跡を集める。これらで検出器と高さ推定器を調整し、走査成功率、経路の画素誤差、接触が外れた回数、スペクトルの形と強さの分布を手動結果と並べて確認する。
限界と課題
著者らは、プローブの向きを制御していないため、組織との間に小さな隙間が生じ、鏡面反射がスペクトルを変える可能性を挙げる。より多様な組織で精度と一般化性能を確かめる必要も述べている。
走査の失敗は主に照射光中心の検出失敗によると報告された。編集上の検証事項は、対象組織や照明が変わった場合の失敗率、曲面での接触状態、採取したスペクトルが実際の組織判定に使えるかである。
出典
元のタイトル・要旨を確認する（英語）
Automatic Robotic-Assisted Diffuse Reflectance Spectroscopy Scanning System
Diffuse Reflectance Spectroscopy (DRS) is a well-established optical technique for tissue composition assessment which has been clinically evaluated for tumour detection to ensure the complete removal of cancerous tissue. While point-wise assessment has many potential applications, incorporating automated large-area scanning would enable holistic tissue sampling with higher consistency. We propose a robotic system to facilitate autonomous DRS scanning with hybrid visual servoing control. A specially designed height compensation module enables precise contact condition control. The evaluation results show that the system can accurately execute the scanning command and acquire consistent DRS spectra with comparable results to the manual collection, which is the current gold standard protocol. Integrating the proposed system into surgery lays the groundwork for autonomous intra-operative DRS tissue assessment with high reliability and repeatability. This could reduce the need for manual scanning by the surgeon while ensuring complete tumor removal in clinical practice.
