7自由度ロボットの軌道計画：負荷と滑らかさを考慮する手法
Energy-Efficient Trajectory Planning Framework
Energy-Efficient Trajectory Planning Frameworkの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

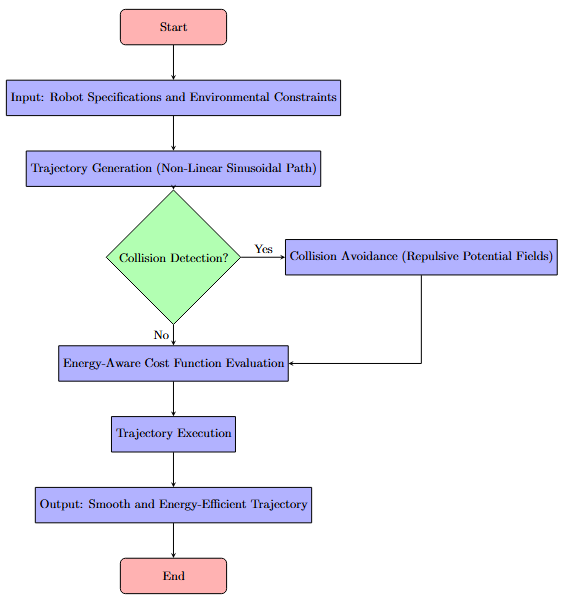

Fig. 1: Framework for Energy-Efficient Trajectory Planning.
概要
- 著者らは、関節トルクと速度に基づくコスト、滑らかな軌道生成、障害物回避を組み合わせた枠組みを提案した。
- PyBulletの7自由度アームで時間変化の傾向を報告したが、比較対象や削減率の数値は確認できた本文の範囲では示されていない。
- 正弦波状の軌道と三次スプラインの関係、実際の電力差、実機での動作は導入前に検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Energy-Efficient Trajectory Planning Frameworkの仕組み
- 01関節・環境条件
- 02軌道生成
- 03障害物回避
- 04関節軌道
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この手法は、多くの関節を持つロボットの動く道筋を、エネルギー使用と動きの滑らかさを考慮して計画する。自由度は独立に動かせる関節などの数を指す。論文では7自由度のアームをシミュレーション対象とした。
組立や物体搬送では動作を繰り返すため、消費エネルギーと機械的な負荷が課題になる。著者らは、目的の姿勢へ正確に動かすことと、エネルギー使用を抑えることの両立を目指す。
手法
ロボットの関節と運動の制約、作業域、障害物の条件から、各関節を時刻ごとにどう動かすかを計画する。たとえばアームを部品の受け取り姿勢から受け渡し姿勢へ動かす場合、手法節は三次スプラインで関節位置の軌道を生成すると記す。三次スプラインは、指定した点の間を滑らかな曲線でつなぐ方法である。
軌道の評価には、関節トルクの二乗と、重みを付けた関節速度の二乗を時間に沿って積算するコストを使う。トルクは関節を回す力の尺度で、このコストは実測電力量そのものではない。障害物が安全距離内に入ると、離れる方向の作用を与えて軌道を修正する。要約は正弦波状の軌道と速度調整にも言及するが、スプラインとの接続手順は確認できない。
新規性
著者らが提案するのは、正弦波状の軌道と速度調整を組み合わせ、エネルギー使用を抑えながら滑らかさと位置の正確さを保つ枠組みである。手法節では、関節負荷の評価、軌道生成、障害物回避を構成要素として示す。
ただし、要約と結論が挙げる正弦波状の軌道に対し、手法節の軌道生成式は三次スプラインである。両者の接続方法は、確認できた本文の範囲では分からない。
従来手法との違い
著者らは、従来の軌道計画では位置の正確さと速さを重視し、エネルギー効率を十分に扱わない場合があると述べる。提案手法では、関節トルクと速度に基づくコスト、滑らかな軌道生成、障害物回避を一つの枠組みで扱う。
関連研究には別の最適化手法も挙がるが、確認できた本文の範囲では、それらと同じ条件で比較した数値はない。著者らのいう効率改善を、特定の既存手法に対する削減率として読むことはできない。
実験結果
著者らは物理シミュレーターのPyBulletで7自由度アームを評価した。設定には動く障害物、作業域の境界、衝突に関する制約を含む。表と図で扱うのは、エネルギー使用の時間変化、加速度、累積エネルギー、速度の大きさの時間変化である。
著者らは、エネルギー使用が時間とともに減少し、累積エネルギーは一貫して増加し、加速度と速度には周期的な変化が見られたと報告する。軌道精度も評価指標に挙げるが、確認できた本文の範囲では、その数値、消費電力量の単位、比較対象、試行回数、削減率は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：組立ラインの7自由度アームが部品を受け渡す反復動作について、軌道候補を作る。入力は開始・終了姿勢、関節の動作制約、作業域の境界、障害物の位置とし、出力を時刻ごとの関節位置と速度にする。現行軌道と同じ作業条件で比べる用途を想定する。
学習用データや正解ラベルは本文の手法説明にない。一方、この用途ではロボットの仕様と現行軌道の記録を用意し、障害物位置、関節速度、トルクを取得できる計測系を確認する必要がある。現場の制約に合わせた調整と効果の検証は別途要る。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：反復する部品搬送を一つ選び、現行軌道を比較基準として記録する。開始・終了姿勢、ロボットの仕様と関節制約、作業域、障害物の位置をそろえ、同じ条件で提案軌道の候補をシミュレーションする。学習用データと正解ラベルの要件は本文に記載がない。
現行軌道と候補で、所要時間、位置ずれ、加速度の変化、障害物との最小距離、論文のコストを比べる。関節速度・トルクと障害物位置を取得できる計測系を確認し、実際の節電を判断する際は電力の計測値も用意する。現場の制約と障害物配置に合わせて調整し、安全距離を満たすか確かめる。
限界と課題
著者らは、リアルタイムの軌道調整、エネルギーモデルの改善、実環境での検証を今後の課題に挙げる。手法節にはリアルタイムの衝突回避という記述があるが、結果節が示すのはシミュレーションであり、実機での動作実証は確認できない。
編集上の検証事項は、正弦波状の軌道と三次スプラインの関係、速度調整の規則、コスト値と実際の消費電力量の対応である。比較対象、試行回数、障害物条件、軌道精度の数値も確かめなければ、現場での削減量は見積もれない。
出典
元のタイトル・要旨を確認する（英語）
A Robust and Energy-Efficient Trajectory Planning Framework for High-Degree-of-Freedom Robots
Energy efficiency and motion smoothness are essential in trajectory planning for high-degree-of-freedom robots to ensure optimal performance and reduce mechanical wear. This paper presents a novel framework integrating sinusoidal trajectory generation with velocity scaling to minimize energy consumption while maintaining motion accuracy and smoothness. The framework is evaluated using a physics-based simulation environment with metrics such as energy consumption, motion smoothness, and trajectory accuracy. Results indicate significant energy savings and smooth transitions, demonstrating the framework's effectiveness for precision-based applications. Future work includes real-time trajectory adjustments and enhanced energy models.
