ICG-MVSNet：画像内の位置情報と視点間の対応から奥行きを推定
ICG-MVSNet
ICG-MVSNetの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

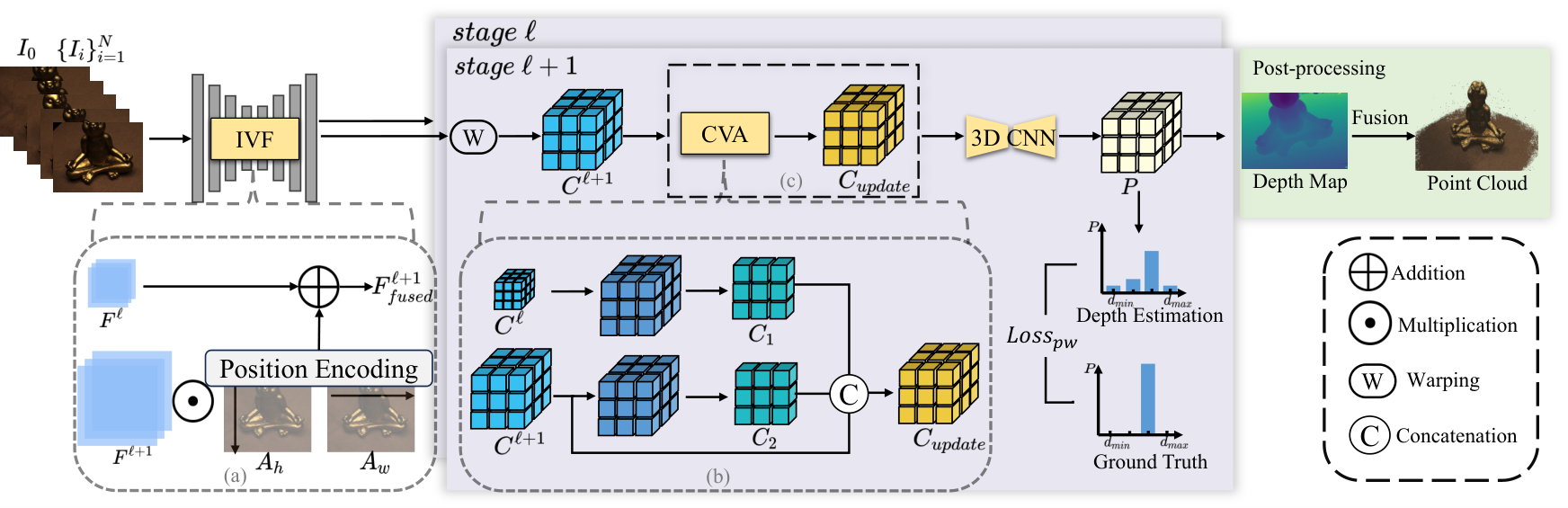

Fig. 2: The overall architecture. Our method is a coarse-to-fine framework that estimates depths from low resolution ( s t a g e ℓ stage\ \ell ) to high resolution ( s t a g e ℓ + 1 stage\ \ell+1 ), where ℓ = 0 , 1 , 2 \ell=0,1,2 , resulting in a total of 4 4 stages. Features of reference and source images { 𝑭 i } i = 0 N \{\bm{F}_{i}\}_{i=0}^{N} are extracted by a feature pyramid network with the help of Intra-View Fusion ( IVF ), whose details are illustrated in (a). The source image features are warped into the D D frustum planes of the reference camera and an element-wise multiplication is used to correlate each source image with the reference image. These correlations are aggregated into a single cost volume 𝑪 \bm{C} . In finer stages (stage 1 1 , 2 2 , and 3 3 ), both current and previous stage correlations are used in Cross-View Aggregation ( CVA ), whereas in stage 0 0 , the cost volume is not updated due to the absence of contextual correlations from a previous stage. Details of this process are illustrated in (b) and (c). Regularization (3D CNN) yields the probability volume 𝑷 \bm{P} , from which the depth hypothesis with the highest probability is selected for the final depth map. Depth maps from multiple viewpoints are fused into a point cloud, in a non-learnable process.
概要
- 画像内の縦横の位置関係と、粗い段階・細かい段階で得た視点間の対応情報を組み合わせて奥行きを推定する。
- 著者らのDTU評価では点群Overallが0.289 mmで、比較表のGeoMVSNetの0.295 mmを下回った。一方、Tanks and TemplesのMeanはGeoMVSNetのほうが高い。
- 著者らは大量の正解ラベル付き学習データが必要と述べている。実務対象では形状誤差と復元の欠けを別途検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ICG-MVSNetの仕組み
- 01画像・カメラ情報
- 02位置特徴の融合
- 03深度別の相関計算
- 04段階間の相関集約
- 05深度図・点群
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ICG-MVSNetは、重なりのある複数の写真から画素ごとの奥行きを求め、三次元の点群を作る手法である。この処理を多視点ステレオと呼び、同じ場所が別の写真のどこに写るかを見つける必要がある。
著者らは、従来の学習型手法では画像内の位置関係や視点間の対応に含まれる情報を十分に使えず、奥行き候補の照合が弱くなると捉えた。正しい対応を選ぶことが、復元形状の精度に直結する。
手法
基準画像と周囲の画像、カメラの内部設定・位置・向きを入力する。各画像から輪郭や模様を表す特徴を取り出し、縦方向と横方向の情報から作った重みを特徴に掛ける。これが画像内融合で、例えば壁の角を別の写真で探す際に、見た目と画像内の位置関係を照合に使う。
次に奥行きを複数仮定し、周囲の画像の特徴を各候補に応じて基準画像の視点へ移して、対応の強さを計算する。その値を奥行き候補ごとに並べたものが費用体積である。前段階と現段階の費用体積を集約し、三次元の畳み込みで各候補の確率を求める。各画素で確率が最大の奥行きを選び、複数視点の深度図を統合して点群にする。
新規性
著者らの提案は、画像内の縦横の位置関係を特徴に反映するIntra-View Fusionと、前段階と現段階の対応情報を結び付けるCross-View Aggregationを組み合わせた点にある。
後者は特徴の種類と奥行き候補を一つの方向に並べ、二次元の畳み込みで処理する。追加の入力を求めず、粗い推定で得た情報を細かい推定に使う設計である。
従来手法との違い
著者らは、単眼深度推定器を外して再実装したMVSTERを部品別評価の基準にした。DTUの点群Overallは基準の0.313 mmから、画像内融合のみで0.295 mm、視点間集約のみで0.291 mm、両方で0.289 mmとなった。いずれも小さいほど良い。
既存手法との比較表では、GeoMVSNetのDTU Overallは0.295 mm、ICG-MVSNetは0.289 mm。一方、Tanks and TemplesのMeanはGeoMVSNetが65.89、ICG-MVSNetが65.53で、大きいほど良いこの指標では前者が上回る。
実験結果
著者らはDTUの学習用データで学習し、テスト用データで評価した。入力は5視点。点群のAccuracyは0.327 mm、Completenessは0.251 mm、Overallは0.289 mmで、いずれも距離が小さいほど良い。深度図の平均絶対誤差は6.6450 mmだった。
BlendedMVSで追加調整して評価したTanks and Templesでは、11視点入力でMeanが65.53だった。DTUでの推論時間は0.13秒、GPUメモリ使用量は比較表で3.2 GB。著者らは比較手法の速度とメモリを同一機材で再測定し、その他の比較スコアは各原論文から取得したと記している。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：建物外壁を複数位置から撮影し、補修前の形状確認に使う。入力には、重なりのあるRGB写真と、各撮影位置のカメラの内部設定・位置・向きが要る。出力する深度図と点群を担当者が見て、形状が欠ける場所を再撮影の候補にする。
学習には、正解の奥行きが付いた複数視点の画像を用意する。外壁画像に合わせて追加学習するなら、その対象の正解ラベルも別途必要になる。外壁で有効かどうかは未検証である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ外壁を重なりが出るように撮影し、RGB画像とカメラの内部設定・位置・向きを揃える。学習元には正解の奥行きが付いた複数視点画像が必要で、現場向けに追加学習する場合は対象物の正解深度ラベルも用意する。
既存の写真測量工程を基準とし、同じ撮影画像から得た深度図と点群を比べる。別途測った形状との距離誤差、復元できた面の割合、処理時間、メモリ使用量を記録する。追加学習の有無も分けて測り、欠けや大きな誤差が生じる場所を調べる。
限界と課題
著者らが明記した制約は、学習に大量の正解ラベル付きデータを要することである。評価対象はDTUとTanks and Templesであり、外壁など個別の実務対象に必要な精度は示されていない。
編集上の検証事項は、カメラの位置・向きの推定誤差や、反射、模様の少ない面、遮蔽物による影響である。平均誤差に加え、点群が欠ける領域と局所的に大きく外れる領域を確認する必要がある。
出典
元のタイトル・要旨を確認する（英語）
ICG-MVSNet: Learning Intra-view and Cross-view Relationships for Guidance in Multi-View Stereo
Multi-view Stereo (MVS) aims to estimate depth and reconstruct 3D point clouds from a series of overlapping images. Recent learning-based MVS frameworks overlook the geometric information embedded in features and correlations, leading to weak cost matching. In this paper, we propose ICG-MVSNet, which explicitly integrates intra-view and cross-view relationships for depth estimation. Specifically, we develop an intra-view feature fusion module that leverages the feature coordinate correlations within a single image to enhance robust cost matching. Additionally, we introduce a lightweight cross-view aggregation module that efficiently utilizes the contextual information from volume correlations to guide regularization. Our method is evaluated on the DTU dataset and Tanks and Temples benchmark, consistently achieving competitive performance against state-of-the-art works, while requiring lower computational resources.
