ロボットアームの逆運動学で、収束しやすい初期関節値を選ぶIKSel
IKSel
IKSelの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

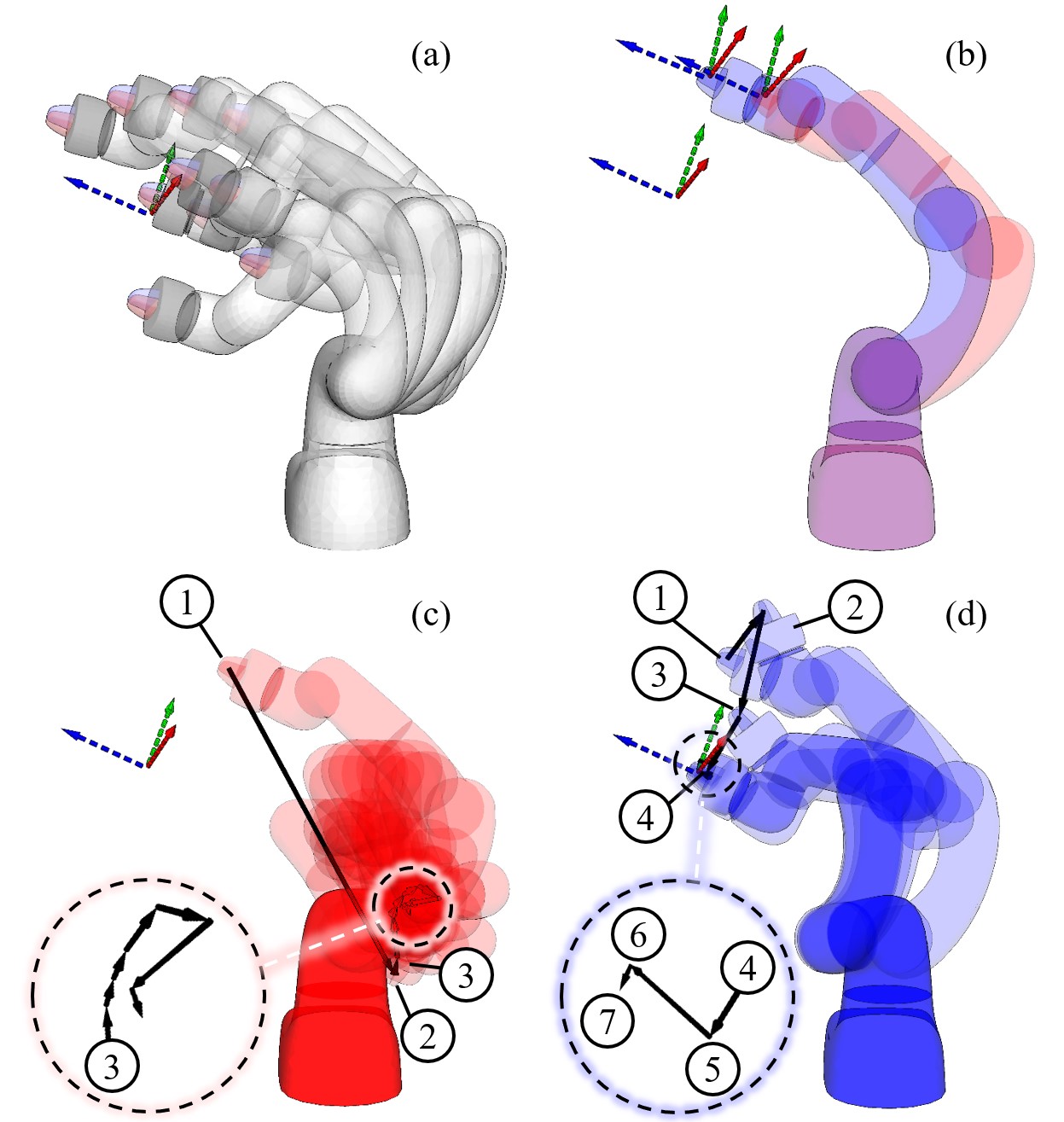

Fig. 1 : Comparison of success and failure seed joint configurations for numerical IK: (a) Several candidate seed configurations with small workspace deviations from the target Tool Center Point (abbreviated as TCP, indicated by the dashed coordinate frame). (b) Two representative seeds were selected for comparison. Based on the Euclidean distance metric in the workspace, the TCP of the red seed is closer to the target TCP than that of the blue seed. (c) However, without applying a scaling coefficient, the red seed significantly deviates after the first numerical iteration. (d) In contrast, the blue seed rapidly converges to the target TCP within only four iterations, without requiring any coefficient adjustment. This paper proposes a method to effectively identify and select seeds similar to the blue one, thereby reducing iteration counts and enhancing IK solving efficiency.
概要
- IKSelは、手先姿勢が目標に近い候補から、予想される関節変更量が小さい初期関節値を選ぶ。
- 数値反復が失敗した場合は、失敗済みの関節配置と大きく異なる候補を選び直す。
- 著者は成功率、計算時間、精度を比較したと報告するが、確認できた本文の範囲に結果の数表はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、IKSelの仕組み
- 01目標の手先姿勢
- 02近い候補を抽出
- 03関節変更量で選択
- 04数値反復と再選択
- 05関節値の解
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
逆運動学は、ロボットアームの手先を指定した位置と向きに置く関節値を求める計算である。数値解法は初期関節値から調整を繰り返すため、その選び方が収束の速さと成否に影響する。
手先が目標に近い初期姿勢でも、関節の調整が大きくなったり、可動限界に達したりする。経路上の姿勢を繰り返し解く場面では、各目標での反復回数と失敗後の再試行が処理時間に関わる。
手法
まず対象アームの関節値を一様に採り、順運動学、つまり関節値から手先姿勢を計算する方法で、各値に対応する位置と向きを求める。各候補には、関節の小さな動きと手先の動きの関係を表すヤコビ行列から計算した擬似逆行列も保存する。擬似逆行列は、目標との姿勢差を関節変更量へ概算するために使う。
目標姿勢が入ると、KDTreeという近い点を探すデータ構造で手先姿勢が近い候補を抽出し、予想関節変更量が最小の候補から数値反復を始める。例えば関節限界で失敗したら、変更量の小さい候補群から失敗済みの関節配置と大きく異なる候補を選び直す。必要な精度に収束すれば関節値を返す。
新規性
IKSelは、目標に手先姿勢が近い候補を集めたうえで、目標へ近づけるための予想関節変更量が最小の候補を選ぶ。手先姿勢の近さだけでは数値反復の収束を見通せない問題に対応する。
選んだ候補で失敗した場合は、変更量の小さい候補群から、失敗済みの関節配置と大きく異なるものを選び直す。著者はこの組み合わせを経験則として位置付け、収束の数学的保証は示していない。
従来手法との違い
単純な選択法は、目標に手先姿勢が最も近い関節値から数値計算を始める。IKSelは近い候補を複数残し、各候補から必要と見込む関節変更量を比べる。失敗すれば別の関節配置から計算をやり直す。
著者は従来の数値ソルバーと学習型手法との比較を報告している。また、解析的な解法の計算効率に近づくことを研究目標に挙げる。ただし、確認できた本文の範囲では、各比較対象との数値上の差は確定できない。
実験結果
著者は従来の数値ソルバーおよび学習型手法と比較し、成功率、計算時間、精度を調べたと報告する。候補選択や設定値の影響を調べる要素別の検討も行い、高い成功率と計算効率を示したと述べている。
確認できた本文の範囲では、評価対象のロボット、目標姿勢の集合、比較手法の設定、指標の定義、結果の数表は確認できない。図にある「4回の反復」と「200候補」は個別の説明例であり、全体の平均性能や標準の設定値を示すものとしては扱えない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造ラインの経路計画で、アームの手先を指定姿勢に置く関節値を求める。既存の計画工程が出す手先の位置と向きを入力し、IKSelが返す関節値を次の計画工程へ渡す。経路上の各目標点で解を求める用途を想定する。
対象アームの運動学モデルと関節可動範囲を用い、採った関節値に対応する手先姿勢を計算して候補を準備する。教師ラベルを使ったネットワーク学習は想定しない。目標姿勢を得るセンサーは本文で指定されていないため、現場の入力元と座標系を確認して適合させる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象アームの運動学モデルと関節可動範囲を用意し、関節値を採って計算した手先姿勢と対応付ける。既存の計画工程から目標姿勢を入力し、候補群と座標系を合わせる。教師ラベルや追加センサーは前提とせず、現場の入力元を確認する。
少数の目標姿勢で、最も近い手先姿勢の候補から始める数値解法を基準に比較する。許容誤差と反復上限をそろえ、解が得られた割合、処理時間、最終的な位置・向きの誤差、再試行回数を記録する。その結果を見て候補数と再試行上限を調整する。
限界と課題
著者は候補選択を経験則とし、成功を数学的には保証しないと述べる。関節が可動限界に近づく場合や、設定した反復回数内に必要な精度へ届かない場合には失敗し得る。選び直しも、用意した候補群の範囲で行う。
編集上の検証事項は、対象アームでの候補の密度、姿勢の距離の扱い、許容誤差、再試行の上限である。確認できた本文の範囲では実験結果の数表がなく、特定の設備で要求する成功率や処理時間を満たすかは判断できない。
出典
元のタイトル・要旨を確認する（英語）
IKSel: Selecting Good Seed Joint Values for Fast Numerical Inverse Kinematics Iterations
This paper revisits the numerical inverse kinematics (IK) problem, leveraging modern computational resources and refining the seed selection process to develop a solver that is competitive with analytical-based methods. The proposed seed selection strategy consists of three key stages: (1) utilizing a K-Dimensional Tree (KDTree) to identify seed candidates based on workspace proximity, (2) sorting candidates by joint space adjustment and attempting numerical iterations with the one requiring minimal adjustment, and (3) re-selecting the most distant joint configurations for new attempts in case of failures. The joint space adjustment-based seed selection increases the likelihood of rapid convergence, while the re-attempt strategy effectively helps circumvent local minima and joint limit constraints. Comparison results with both traditional numerical solvers and learning-based methods demonstrate the strengths of the proposed approach in terms of success rate, time efficiency, and accuracy. Additionally, we conduct detailed ablation studies to analyze the effects of various parameters and solver settings, providing practical insights for customization and optimization. The proposed method consistently exhibits high success rates and computational efficiency. It is suitable for time-sensitive applications.
