車線の接続をどう地図に表すか：三つの手法と評価指標を整理した調査
Lane Topology Reasoning for HD Mapping
Lane Topology Reasoning for HD Mappingの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

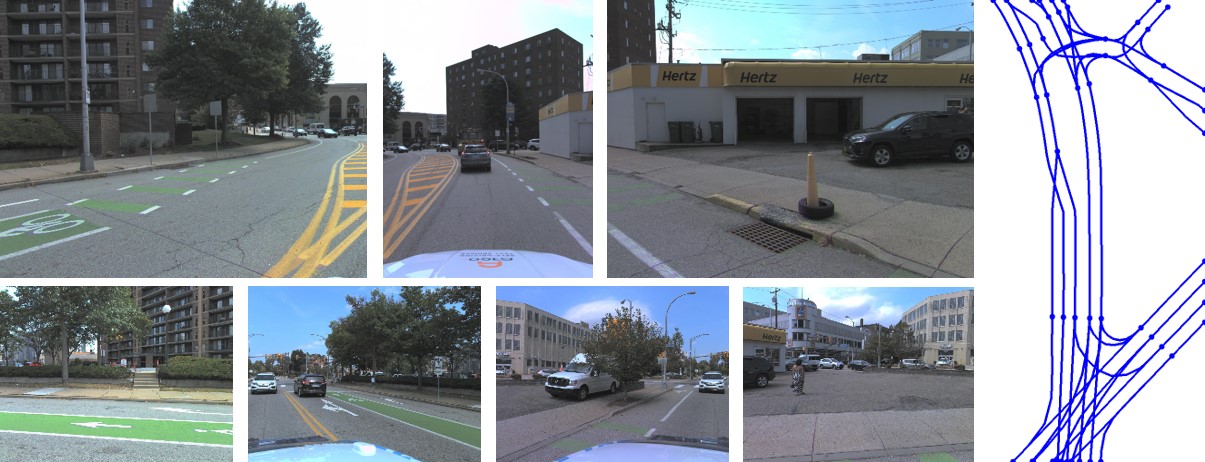

Fig. 1: Illustration of lane topology reasoning for high-definition (HD) mapping, adapted from OpenLane-V2 [ 5 ] . This example demonstrates the transformation from multi-perspective onboard camera images to a comprehensive bird’s-eye view (BEV) lane topology representation.
概要
- 2024年までの代表的研究を、手続き的生成、航空画像、車載センサーの三系統に整理した調査。
- 典型的な車載方式は画像を俯瞰表現に変え、車線中心線を求めてから接続関係を推定する。
- Topo-boundaryとOpenLane-V2の比較表を示し、専用データの作成費用と車載方式の計算負荷を課題に挙げる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Lane Topology Reasoning for HD Mappingの仕組み
- 01車載カメラ画像
- 02特徴・俯瞰変換
- 03車線中心線推定
- 04接続関係推定
- 05車線接続図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
高精度地図には道路の位置に加え、各車線が次にどの車線へ続くかという情報が要る。車線トポロジー推定とはその接続関係を求めることで、交差点の進行経路を地図に表す際に関わる。
研究には規則から道路網を生成する方法、航空画像から抽出する方法、車載センサーで周辺車線を捉える方法がある。本論文は、それぞれの入力、出力の細かさ、評価方法を整理する調査である。
手法
本論文は既存研究を三系統に分けて調べる。手続き的手法は都市の地図画像と規則から道路網を含む仮想地図を作り、航空画像方式は画像中の道路領域を抽出するか、点と線を順に組み立てて道路網にする。車載方式は主にカメラ画像を使い、方式によってはレーザー計測の点群や既存の簡易地図も加える。
図は論文が示す典型的な車載方式の処理順である。画像から特徴を取り、BEVという上から見下ろした表現に変え、車線の中央を通る線を推定してから線同士の接続を求める。例えば交差点の複数方向の車載画像を入力し、進入車線からどの退出車線へ続くかを表す。接続の推定には、線を点、つながりを辺として扱うグラフの学習手法などが使われる。
新規性
本論文は新しい推定モデルの提案ではなく、2024年までの代表的な研究を、規則による道路生成、航空画像からの抽出、車載センサーによる推定という三系統で整理した調査である。
道路単位の指標と車線単位の指標を分け、Topo-boundaryとOpenLane-V2の比較表を示す。手法ごとに入力と出力の細かさがどう違うかを追える構成に、著者らの貢献がある。
従来手法との違い
手続き的手法は都市の地図画像と人が設計した規則から仮想の道路網を生成する。航空画像を使う手法は道路領域の抽出や点と線の追加によって道路網を作るが、著者らは建物・樹木による遮蔽と、出力が粗い道路単位にとどまる点を課題とする。
車載センサー方式は車両周辺の車線中心線と接続を推定する。三系統は対象も評価指標も異なるため、論文の表は全方式を同じ数値で順位付けしたものではない。
実験結果
著者らの掲載表では、航空画像方式をTopo-boundaryで、車載方式をOpenLane-V2で比較する。APLSは道路網の最短経路長のずれ、TLTSは経路長が許容範囲に入る点の組の割合を表す。車線単位のDET_lは中心線の検出、TOP_llは中心線間の接続を評価し、いずれも高い値がよい。
Topo-boundaryではcsBoundaryのAPLSが0.376、TLTSが0.343、Enhanced-iCurbは0.299、0.279だった。OpenLane-V2のsubset_AではTopoLogicのDET_lが34.4、TOP_llが23.4、TopoNetは28.5、4.1。著者らは車載方式の表について、全手法がResNet-50を使い24エポック学習した条件と記している。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：交差点の高精度地図を更新する際、複数方向の車載カメラ画像を入力し、車線中心線と接続候補を既存地図に重ねて担当者へ提示する。出力は確認が必要な接続の一覧と俯瞰図とし、担当者が画像に戻って採否を決める。
試行には対象地点の車載画像、撮影位置に対応する既存地図、中心線と接続の正解ラベルが要る。カメラを使う方式を選び、地域の車線表示や撮影条件に合わせてモデルを調整する想定であり、更新精度の改善は検証対象である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの交差点群で車載カメラ画像、撮影位置に対応する既存地図を集め、担当者が車線中心線と接続の正解ラベルを付ける。対象地域の画像とラベルでカメラ方式の候補モデルを調整し、学習に使わない交差点で判定する。
比較基準は、担当者が画像と既存地図を照合する現行作業とする。同じ交差点について中心線の見落とし、接続の誤り、正解との一致、候補確認に要する時間を記録する。車両による遮蔽や複雑な分岐を含め、誤りを担当者が特定して修正できるかも確かめる。
限界と課題
著者らは、専用データの作成費用が高く、大規模で多様なデータを得にくいと指摘する。車載方式のモデル規模と計算・電力負荷、路側カメラと車載カメラを組み合わせる研究の少なさも課題に挙げる。
編集上の検証事項は、対象地域の遮蔽や複雑な分岐で接続を誤らないか、地図更新に必要な時間内に処理できるかである。確認できた本文の範囲では、特定方式の現場での処理時間や運用費用は比較できない。
出典
元のタイトル・要旨を確認する（英語）
A Concise Survey on Lane Topology Reasoning for HD Mapping
Lane topology reasoning techniques play a crucial role in high-definition (HD) mapping and autonomous driving applications. While recent years have witnessed significant advances in this field, there has been limited effort to consolidate these works into a comprehensive overview. This survey systematically reviews the evolution and current state of lane topology reasoning methods, categorizing them into three major paradigms: procedural modeling-based methods, aerial imagery-based methods, and onboard sensors-based methods. We analyze the progression from early rule-based approaches to modern learning-based solutions utilizing transformers, graph neural networks (GNNs), and other deep learning architectures. The paper examines standardized evaluation metrics, including road-level measures (APLS and TLTS score), and lane-level metrics (DET and TOP score), along with performance comparisons on benchmark datasets such as OpenLane-V2. We identify key technical challenges, including dataset availability and model efficiency, and outline promising directions for future research. This comprehensive review provides researchers and practitioners with insights into the theoretical frameworks, practical implementations, and emerging trends in lane topology reasoning for HD mapping applications.
