機体の経路を手掛かりに、飛行中のアーム先端を障害物から避ける
RINGO
RINGOの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

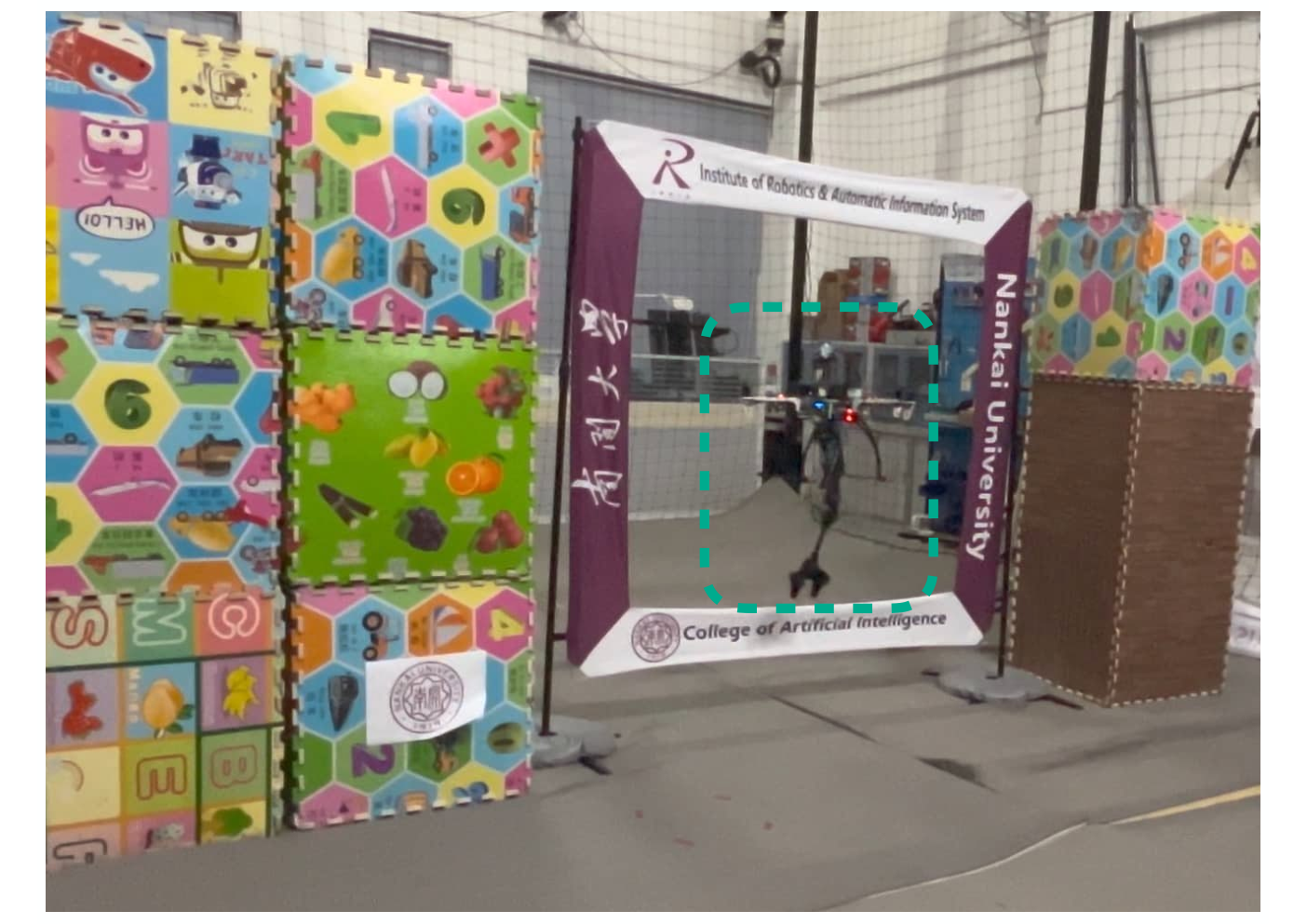

(a) aerial manipulator passing through a ring-shaped obstacle
概要
- RINGOは先に計画した機体経路を案内役にし、飛行中のアーム先端の経路を計画する。
- 著者らは、同じ時刻区切りのBスプラインを使い、条件を満たす制御点から先端の相対経路を可動範囲内に収める理論を示した。
- 三つのシミュレーション場面では、アームを固定する比較方式より機体経路長と飛行時間が短かった。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、RINGOの仕組み
- 01機体と先端の開始・目標位置
- 02機体経路の計画
- 03先端経路の初期化
- 04制御点の最適化
- 05先端と関節の経路
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
空中マニピュレータは、飛行機体にロボットアームを付けた装置である。狭い場所では、機体が通れてもアームが障害物に当たり得るため、両方の位置を考える必要がある。
従来研究には環境の形が既知であることを前提にしたものが多い。また、機体とアーム全体を大きな球で囲む計画では、通行可能な空間も避けやすい。未知環境で計測しながら経路を更新するには、衝突確認と計算時間が課題となる。
手法
RINGOは、先に計画した機体経路を案内役として、アーム先端の経路を作る。機体経路をBスプラインという制御点で形を決める滑らかな曲線で表し、先端の開始・目標位置からベジエ曲線という少数の点で形を決める曲線を使って初期案を作る。先端の初期案もBスプラインに直し、機体経路と時刻の区切りをそろえる。
次に、先端経路の制御点を調整し、滑らかさ、アームが届く範囲、機体の水平方向の向きを変える速さ、障害物との距離を考慮する。例えば開口部を通る際には、機体経路を基準に先端の位置を変えられる。最後に逆運動学、すなわち先端位置から必要な関節角などを求める計算で、関節の経路を得る。
新規性
著者らは、未知環境で機体とアーム先端の位置をともに考慮し、飛行中に先端経路を計画する点を新規性として主張する。先に計画した機体経路を案内役にする構成である。
同じ時刻の区切りを持つ二つのBスプラインの差から、機体に対する先端の相対経路を表す。相対経路の制御点が凸な可動範囲内にあれば、経路全体もその範囲内に入るという条件を示した。
従来手法との違い
シミュレーションの比較対象は、飛行中のアームの形を固定し、衝突回避のため障害物をより大きく見積もる方式である。RINGOでは機体経路を先に計画し、それに合わせてアーム先端の経路を変える。
比較は、同じ環境でアームの初期位置と目標位置を変えた三場面に限られる。表に示された機体の経路長、飛行時間、計算時間からは、異なる環境やアーム構成でも同じ差が出るとは判断できない。
実験結果
著者らは、同じ環境でアームの初期・目標位置を変えた三つのシミュレーション場面を報告した。場面(a)の機体経路長はRINGOが42.52 m、アーム固定の比較方式が49.63 m、飛行時間はそれぞれ15.79秒と22.87秒だった。合計計算時間はそれぞれ1.01ミリ秒と1.73ミリ秒である。
場面(b)でも経路長は42.58 m対44.08 m、飛行時間は16.03秒対17.72秒で、場面(c)では42.39 m対43.82 m、15.88秒対16.65秒だった。著者らの表では三場面ともRINGOの値が短い。確認できた本文の範囲では、実機の定量結果や成功率は読めない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：狭い開口部の奥にある点検位置へ、飛行機体のアーム先端を運ぶ。入力には機体と先端の開始・目標位置、飛行中に計測する障害物、機体位置、関節角、対象機の形状と可動範囲を用意する。
機体経路を作った後、先端経路と必要な関節の動きを計画し、開口部との距離を確認して実行する案である。この経路最適化に学習用データや正解ラベルは示されていない。対象機への適用には、計測結果と機体・アームの位置関係を合わせる必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象機の形状と関節の可動範囲、機体・先端の開始点と目標点を設定する。障害物の三次元計測、機体位置、関節角を記録し、センサーと機体・アームの位置関係を対象機に合わせる。経路最適化用の学習データや正解ラベルは、示された方式には含まれない。
小規模な模擬環境で、アーム固定方式と同じ開始点・目標点を使って比較する。機体経路長、飛行時間、計算時間に加え、障害物との最小距離、可動範囲からの逸脱、計画失敗の回数を測る。計測誤差を変えた場合も調べ、実機で確認すべき条件を絞る。
限界と課題
著者らの理論上の可動範囲の保証は、範囲を凸な領域で表し、相対経路の制御点をその中に置ける場合に成り立つ。衝突確認には機体の傾きが大きすぎないという仮定と、機体・先端を中心とする球による形状の近似を使う。
編集上の検証事項は、傾きや地図の誤差、突然現れる障害物が安全余裕に及ぼす影響である。最適化には可動範囲と障害物への距離を費用として組み込むため、実行時に条件を満たすか個別に確かめたい。確認できた本文の範囲では、実機の定量結果は読めない。
出典
元のタイトル・要旨を確認する（英語）
RINGO: Real-time Navigation with a Guiding Trajectory for Aerial Manipulators in Unknown Environments
Motion planning for aerial manipulators in constrained environments has typically been limited to known environments or simplified to that of multi-rotors, which leads to poor adaptability and overly conservative trajectories. This paper presents RINGO: Real-time Navigation with a Guiding Trajectory, a novel planning framework that enables aerial manipulators to navigate unknown environments in real time. The proposed method simultaneously considers the positions of both the multi-rotor and the end-effector. A pre-obtained multi-rotor trajectory serves as a guiding reference, allowing the end-effector to generate a smooth, collision-free, and workspace-compatible trajectory. Leveraging the convex hull property of B-spline curves, we theoretically guarantee that the trajectory remains within the reachable workspace. To the best of our knowledge, this is the first work that enables real-time navigation of aerial manipulators in unknown environments. The simulation and experimental results show the effectiveness of the proposed method. The proposed method generates less conservative trajectories than approaches that consider only the multi-rotor.
