足首外骨格の歩行支援をどう測るか――筋活動と接触トルクを同じ歩行周期で比較
Ankle Exoskeleton Biomechanics and HRI Evaluation
Ankle Exoskeleton Biomechanics and HRI Evaluationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

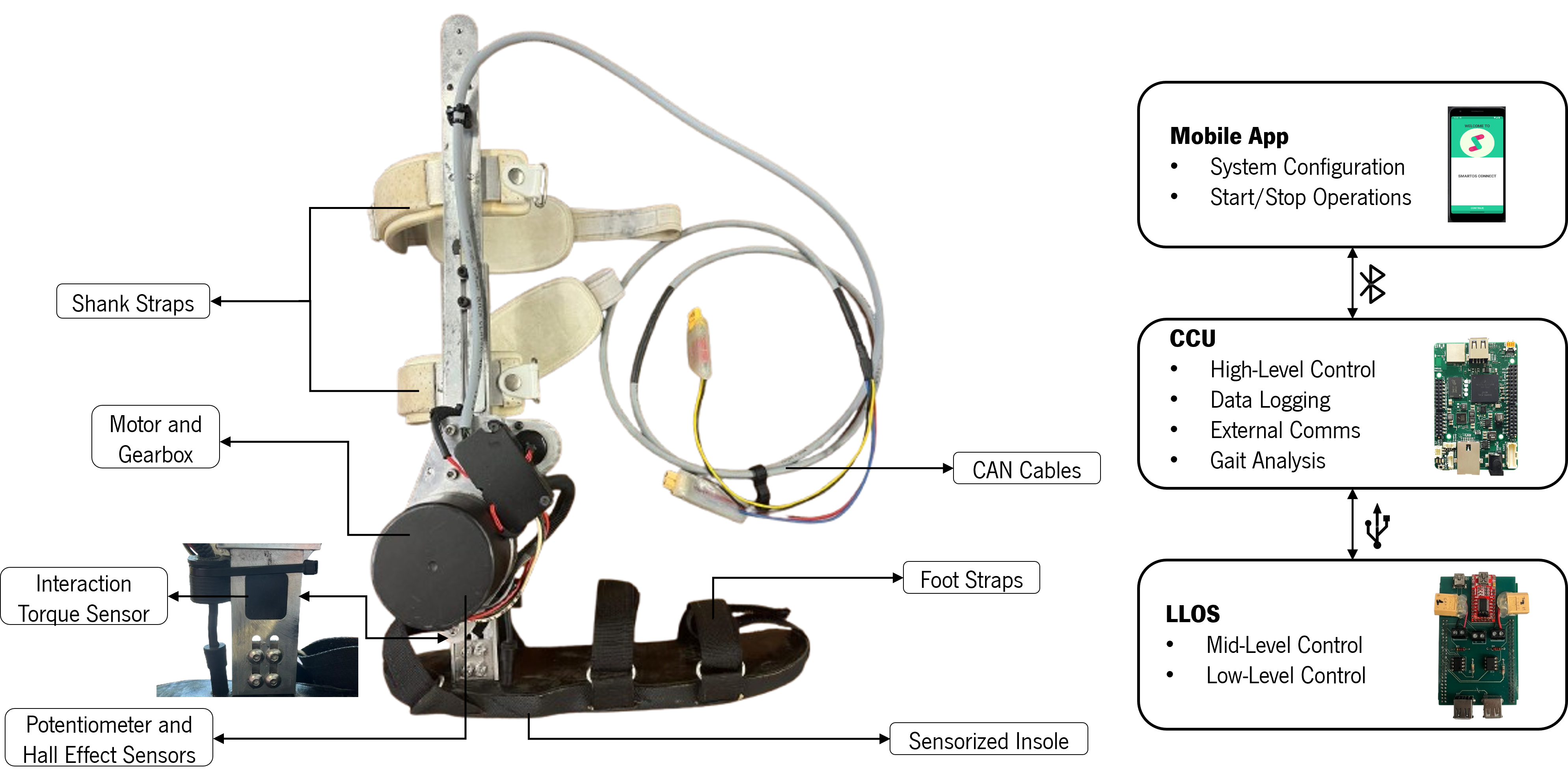

Figure 1: SmartOs architecture and exoskeleton’s mechanical structure.
概要
- 右足首の外骨格について、関節角度と筋活動に加え、内蔵センサーで人と装置の接触トルクを測った。
- 2人の通常歩行では、装着時の足首可動域と腓腹筋内側頭の筋活動のピークが無装着時より低かった。
- 前方に10 kgを持つ歩行も調べたが、少人数の記述的な分析であり、統計解析は行っていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Ankle Exoskeleton Biomechanics and HRI Evaluationの仕組み
- 01足首運動と歩行
- 02角度・筋電・トルク記録
- 03歩行周期に整列
- 04条件別の比較
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、足首外骨格を使った歩行で、足首の動き、筋活動、人と装置の間に生じる力を併せて測る。外骨格は体に装着して動きを支援する機器だが、支援の有無だけでは利用者に合う設定か判断しにくい。
とくに荷物を体の前に持つと、歩き方や筋肉への負担が変わりうる。著者らは通常歩行と前方に10 kgを持つ歩行を対象に、装置と利用者に応じて評価する手順を検討した。
手法
著者らは右足首用の外骨格で、足首を単独で動かす試験、通常歩行、前方に荷物を持つ歩行を行った。脚に付けた慣性センサーで関節角度を、筋電センサーで前脛骨筋と腓腹筋内側頭の活動を記録する。筋電は筋肉が働くときの電気信号で、装置内のセンサーは人と装置の間の接触トルク、つまり回転させる力を測る。
歩行の記録は一歩ごとの周期に分け、各周期を同じ長さにそろえて比較した。筋電は各人が意識して最大限力を入れたときの値を基準に換算する。例えば無装着、受動制御、能動制御について、足首の可動域、筋活動、接触トルクが歩行周期のどこで変わるかを見る。
新規性
著者らが提案するのは、足首の動きと筋活動に、人と装置の間に生じる接触トルクの測定を加えた評価手順である。接触トルクは装置内のセンサーで直接測る。
足首だけを動かす試験でセンサーの反応を確かめたうえで、通常歩行と前方に10 kgを持つ歩行を調べる。著者らは、装置と利用者に応じた評価項目の組み合わせを重視している。
従来手法との違い
通常歩行では、装置を着けない条件を基準に、装着時の受動制御と能動制御を比較した。受動制御は利用者が装置に加える力に応じて動きを追い、能動制御はあらかじめ定めた歩行時の角度変化を追う。
著者らは、人と装置の接触を間接的に推定する方法が多いとして、内蔵センサーによる直接測定に着目した。荷物運搬については、先行研究で多い背負う配置とは異なる、前方に持つ条件を扱った。
実験結果
著者らは足首の単独運動、通常歩行、前方に10 kgを持つ歩行を評価した。通常歩行の比較対象は2人で、トレッドミル速度は1.3 km/h。右脚の角度、前脛骨筋と腓腹筋内側頭の筋電、装着時の接触トルクを調べ、少人数のため統計解析は行っていない。
通常歩行での足首可動域は、無装着41.87度、受動制御34.56度、能動制御30.87度と著者らは報告した。腓腹筋内側頭の筋活動のピークは同順に最大随意収縮の60％、40％、25％だった。荷物運搬では両筋の活動と接触トルクが増え、装着時には無装着時より筋活動が低いと報告するが、確認できた本文の範囲ではその定量値を確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造現場で部品箱を体の前に持って歩く作業について、足首支援装置の設定を検討する。入力は利用者ごとの無装着歩行、荷物の有無、制御設定、足首角度、筋電、接触トルクとし、出力は条件別の歩行周期グラフと動きのずれの記録とする。
必要なのは実際の作業に近い歩行データと、脚の動きを測る慣性センサー、筋電センサー、装置内の接触トルクセンサーである。この測定手順に学習用の正解ラベルは不要だが、利用者と荷物の持ち方に合わせた設定調整は別途必要になる。効果は現場で確かめる仮説である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象作業に近い荷物と歩行条件を定め、同じ利用者で無装着、受動制御、能動制御を記録する。脚の慣性センサー、前脛骨筋と腓腹筋内側頭の筋電センサー、装置内の接触トルクセンサーを使い、荷物の有無も条件として残す。
各人の無装着歩行と筋電の基準値を取り、歩行周期ごとの可動域、筋活動、接触トルク、装置との動きのずれを比較する。集計手順に学習用データや正解ラベルは不要である。設定を利用者に合わせて調整した後も同じ指標を測り直し、変化を確認する。
限界と課題
著者らは、被験者数が少ないため統計解析を行わず、結果を記述的に解釈したと明記する。装着時には足首の可動域が狭まり、利用者と装置の動きにずれが生じる場面も観察された。筋活動の低下を幅広い利用者への効果として扱う根拠はない。
編集上の検証事項は、歩行速度、利用者、荷物の持ち方を変えたときの再現性と、接触トルクが使いやすさにどう関係するかである。確認できた本文の範囲では、荷物運搬試験の人数や定量的な結果まで確認できない。
