変化する地図の更新を、通信量の上限に合わせて送る四分木圧縮
Communication-aware Hierarchical Map Compression

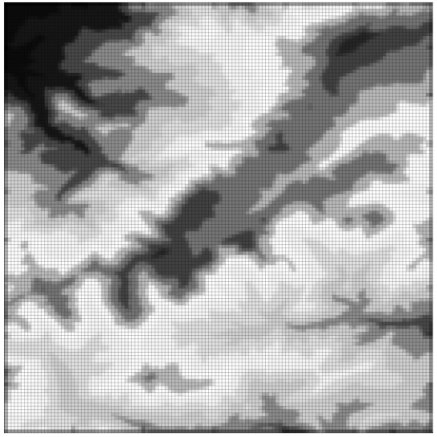

Communication-aware Hierarchical Map Compressionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む
(a)
概要
- 現在の占有確率地図と受信側の前回推定地図との差分を、四分木で集約して送る。
- 区画数の上限を設けて圧縮し、受信側では更新後の占有確率を0から1に収める。地図変化の確率分布は不要とする。
- 著者らは静的・動的地図のシミュレーションに言及するが、確認できた本文の範囲に結果の数値はない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Communication-aware Hierarchical Map Compressionの仕組み
- 01現在と前回の地図
- 02区画ごとの差分
- 03四分木で集約
- 04受信側で地図更新
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
占有確率地図は、区域を小さな区画に分け、各区画に障害物がある確率を記した地図である。ロボットが地図を共有すれば移動経路の更新に使えるが、細かな区画をすべて送ると通信量が増える。人や車の移動で地図も時刻ごとに変わる。
著者らは、送信側が見た地図と受信側が持つ地図のずれを、限られた通信量でどう伝えるかを扱う。保存に使える容量も同じ資源制約として想定している。
手法
送信側は現在の占有確率地図から、受信側が持つ前回の推定地図を引き、区画ごとの差分を作る。両者が一致する区画の差はゼロになる。例えば障害物の位置が変われば、その周辺に差が生じる。四分木は正方形の区画を必要に応じて四つに分ける階層構造で、送信側は残す区画数を制限しながら差分を集約する。
集約した各区画には、含まれる細かな区画の差分の平均を割り当てる。著者らは、その平均が区画内の差を測る二乗誤差を最小にすると示す。受信側は届いた値を前回の地図に加え、占有確率が0から1の範囲に収まるよう調整する。木の選択は送信側の誤差を小さくする問題として定式化されている。
新規性
著者らの主張は、時刻ごとに変わる占有確率地図について、送信側の圧縮と受信側の復元を一つの枠組みで扱い、送る区画数に上限を設ける点にある。地図変化の確率分布を事前に知る必要はない。
元の問題では送受信の関数を同時に探す。提案法は復元誤差の上界を使って両者を分け、送信側の表現を階層的な木に限定して解ける形にする。
従来手法との違い
本文によると、ウェーブレット法や従来の確率的四分木では、残す成分や枝を経験的な規則で選ぶ。提案法は区画数の上限を条件にして木を選ぶ。ただし、先行する情報理論に基づく手法にも通信量を明示的に制約するものがある。
送受信を扱う別の先行研究は、設計者が事前に用意した圧縮候補から構造を選ぶ。提案法は木の構造自体を選択対象にする。確認できた本文の範囲では、各方式との実測比較は示されていない。
実験結果
著者らは、変化しない地図と時間とともに変わる地図のシミュレーションで有用性を示したと述べる。本文で確認できる定式化は、元の地図と復元地図の差を測るフロベニウスノルムと、送る区画数の上限を扱う。フロベニウスノルムは各区画の差を二乗して足し、その平方根を取る量である。
確認できた本文の範囲では、シミュレーションの地図データ、比較条件、測定結果の数値は示されていない。したがって、特定の条件で誤差や通信量がどれだけ変わったかは判断できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：未知の屋内区域を調べる支援ロボットから、移動するロボットへ地図の更新を送る。入力は支援側が時刻ごとに作る占有確率地図と、受信側が保持する前回の推定地図。出力は区画数を制限した更新情報と、受信側で復元した地図とする。
必要な元データは同じ座標系で並べた時系列の地図である。地図作成用センサーは現場で確認し、座標と更新時刻を合わせる。本文の手法説明には学習用データや教師ラベルは登場しない。実運用での効果は未検証の応用案である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じ区域の連続した占有確率地図を用意し、受信側の前回推定地図を初期条件にして、区画数の上限を変えながら更新を送る。各時刻の地図全体を送る方式を比較対象とし、復元地図の誤差と実際の送信量を記録する。
元データには各時刻の地図、時刻、共通の座標が必要である。地図を作るセンサーと現場の地図形式を確認して入力を合わせる。本文の手法説明に学習用データや教師ラベルは登場しない。変化が大きい時刻も含め、送信量の上限、復元誤差、処理時間を測る。
限界と課題
著者らは、送信と受信の関数を同時に探す元の問題は探索範囲が広く、直接解くのが難しいと述べる。提案法は誤差の上界を使い、四分木に圧縮表現を絞るため、元の問題全体で最良の解を得るという主張ではない。
編集上の検証事項は、木の構造と区画値を含む実際の送信量、地図が急変した際の復元誤差、木を選ぶ計算時間である。本文では区画数から通信量を見積もるが、この範囲には運用時の送信形式を評価する数値はない。
出典
元のタイトル・要旨を確認する（英語）
Communication-aware Hierarchical Map Compression of Time-Varying Environments for Mobile Robots
In this paper, we develop a systematic framework for the time-sequential compression of dynamic probabilistic occupancy grids. Our approach leverages ideas from signal compression theory to formulate an optimization problem that searches for a multi-resolution hierarchical encoder that balances the quality of the compressed map (distortion) with its description size, the latter of which relates to the bandwidth required to reliably transmit the map to other agents or to store map estimates in on-board memory. The resulting optimization problem allows for multi-resolution map compressions to be obtained that satisfy available communication or memory resources, and does not require knowledge of the occupancy map dynamics. We develop an algorithm to solve our problem, and demonstrate the utility of the proposed framework in simulation on both static (i.e., non-time varying) and dynamic (time-varying) occupancy maps.
