屋外地図を屋内ロボットへ引き継ぐ遠隔点検――光で模擬した放射線源を地図に表示

ASAP-MO

保存した記事を見るこのブラウザに保存します。無料会員で端末間の同期・フォルダ整理
原論文の図

ASAP-MOの原論文から掲載した図です。細部はクリックして拡大できます。

原論文の図の説明を読む

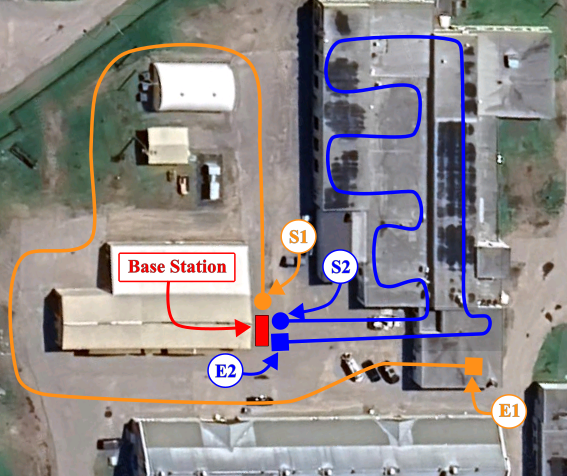

Fig. 1 : Illustration of a mission. Where (S1) and (E1) represent the start and end route of the first robot, that scouts the outside environment, and (S2) and (E2) , show the plan start and end of the second robot, that accomplish the detection task. The full operation is controlled from the base station highlighted in red. This aerial view captures the real-world setting where the final demonstration was executed.

出典:ASAP-MO / arXiv ↗

概要

  • Warthogの屋外地図をHD2へ渡し、位置を合わせて屋内の測距点を追加した。
  • 放射線源は照明で模擬し、カメラ画像から計算した明るさを地図上の点に投影した。
  • 全実験の走行距離は計5.86 km。最終実演では二台を単一の基地局から遠隔操作した。
補足:編集した模式図で仕組みを確認する

VISUAL EXPLAINER

図でつかむ、ASAP-MOの仕組み

左から右へ読む
  1. 01屋外の測距点
  2. 02地図転送と位置合わせ
  3. 03屋内測距と光判定
  4. 04光情報付き統合地図

原論文の説明をもとにした模式図です。処理の細部は省略しています。

研究の背景

人が入りにくい場所の点検では、操作者が離れた場所から映像や地図を見てロボットを動かす。機体が複数になると、操作方法やセンサーが異なるうえ、通信の遅れも判断に影響する。

屋外を調べる機体と屋内に入る機体の観測を別々に見るだけでは、どこを確認したか追いにくい。著者らは、放射線源を照明で模擬した点検を通じ、単一の基地局から二台を扱い、屋内外の情報を一枚の地図にまとめる手順を試した。

手法

まず大型の地上ロボットWarthogを遠隔操作し、建物の外側を地図化して入口を探す。その地図を小型のHD2へ無線で渡し、操作者が画面上でHD2のおおよその位置を指定する。HD2はその手掛かりから地図上の位置を合わせ、屋内の測距点を追加する。地図作成にはICPという、測距点の集まりを重ね合わせる手法を使った。

確認地点ではHD2のアーム先端にあるカメラを向ける。実験では照明を放射線源に見立て、固定露光の画像を白黒に変換して画素の明るさの平均を計算した。平均が44%、8ビット画像の値で112を超えると、カメラから見える対応する地図上の点へ値を投影する。この閾値は実験の照明とカメラに合わせたもので、放射線量ではない。

新規性

著者らが実地で示したのは、屋外を調べるWarthogの地図を屋内へ進むHD2に渡し、二台の観測を共通の地図に載せる運用である。HD2のカメラで得た光の強さも地図に重ね、操作者が観測場所と値を一緒に見られるようにした。

研究の中心は、地図作成、位置合わせ、通信、遠隔操作を一つの点検手順としてつなぎ、現場で生じた課題を報告した点にある。

従来手法との違い

初期実験では5 GHz帯の通信を使い、主に操作者が機体を直接見られる範囲で走行した。著者らは、屋内では壁や他のWi-Fi信号が通信を妨げたと報告している。最終実演に向けて915 MHz帯の無線網へ変更し、壁越しの通信を改善した。

一方、915 MHz帯では送れるデータ量が限られ、生の画像や三次元の測距点群は見通し外で送れなかった。最終構成では操作命令にZenoh、映像と地図の表示に遠隔デスクトップを使った。方式間の遅延や地図精度の優劣を示す数値は確認できない。

実験結果

著者らは大学、森林、最終実演場所の三地点での走行を報告した。全実験の走行距離は計5.86 km、実験時間は計5.6時間超で、距離の内訳はHD2が3.24 km、Warthogが2.62 kmだった。実験の68%は操作者が機体を直接見ながら走らせ、69%は日中に行われた。

最終実演では二台を基地局から遠隔操作し、屋外と屋内を含む統合地図を作成した。著者らが報告する運用範囲は基地局から約100 mである。確認できた本文の範囲では、地図の位置誤差、光源検出の正解率、通信遅延について比較可能な定量評価は示されていない。

応用の可能性

編集上の応用案 · 論文が実証した用途とは区別しています。

編集上の応用案:立ち入りを制限した建屋の点検で、大型機が外周の測距点を集め、小型機がその地図を受け取って内部の確認地点へ進む。操作者への出力は、二台の走行経路と確認地点を重ねた地図とし、各地点の元画像も開けるようにする。

実際に調べる対象に合うセンサーと、地点ごとの確認結果を表すラベルが必要になる。報告された光の判定に学習用データは記載されていない。別の対象へ適用する際は、センサーの校正、観測値と地図の位置合わせ、判定基準の設定を行う。

応用先の候補からNauhに相談できます。

導入時の検証

導入時の検証案 · 対象データでの再評価が必要です。

導入時の検証案:屋外用と屋内用の二台で短い点検経路を設定し、屋外地図の転送、後続機の位置合わせ、屋内の測距点の追加を順に試す。現地で確認した地点の位置を正解ラベルとして記録し、機体ごとの地図を人が突き合わせる運用と比べて、位置ずれと確認に要する時間を測る。

報告された手順に学習用データの記載はない。対象を照明から替える場合は、対象に対応するセンサーと判定結果のラベルを用意し、現場で校正する。カメラと測距点の視野の重なり、通信が途切れる地点、操作者による初期位置指定のばらつきも記録する。

限界と課題

著者らは、カメラに光源が写っても、対応する位置に地図用の測距点がなければ観測値を投影できない例を示した。915 MHz帯の通信量にも制約があり、機体を切り替える操作者には設定の確認と、映像などの遅れを見込んだ操作が求められる。

編集上の検証事項は、統合地図の位置ずれ、遮蔽物が多い場所での通信、実際の検出対象に合わせたセンサーの校正と判定精度である。この実験は照明を放射線源に見立てており、光の検出結果から放射線量の測定性能は判断できない。

研究内容と応用案に基づく分類です。業界での導入実績を示すものではありません。

出典

元のタイトル・要旨を確認する(英語)

ASAP-MO:Advanced Situational Awareness and Perception for Mission-critical Operations

Deploying robotic missions can be challenging due to the complexity of controlling robots with multiple degrees of freedom, fusing diverse sensory inputs, and managing communication delays and interferences. In nuclear inspection, robots can be crucial in assessing environments where human presence is limited, requiring precise teleoperation and coordination. Teleoperation requires extensive training, as operators must process multiple outputs while ensuring safe interaction with critical assets. These challenges are amplified when operating a fleet of heterogeneous robots across multiple environments, as each robot may have distinct control interfaces, sensory systems, and operational constraints. Efficient coordination in such settings remains an open problem. This paper presents a field report on how we integrated robot fleet capabilities - including mapping, localization, and telecommunication - toward a joint mission. We simulated a nuclear inspection scenario for exposed areas, using lights to represent a radiation source. We deployed two Unmanned Ground Vehicles (UGVs) tasked with mapping indoor and outdoor environments while remotely controlled from a single base station. Despite having distinct operational goals, the robots produced a unified map output, demonstrating the feasibility of coordinated multi-robot missions. Our results highlight key operational challenges and provide insights into improving adaptability and situational awareness in remote robotic deployments.
