脳MRIの位置ずれを粗い構造から細部へ補正するFF-PNet
FF-PNet
FF-PNetの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

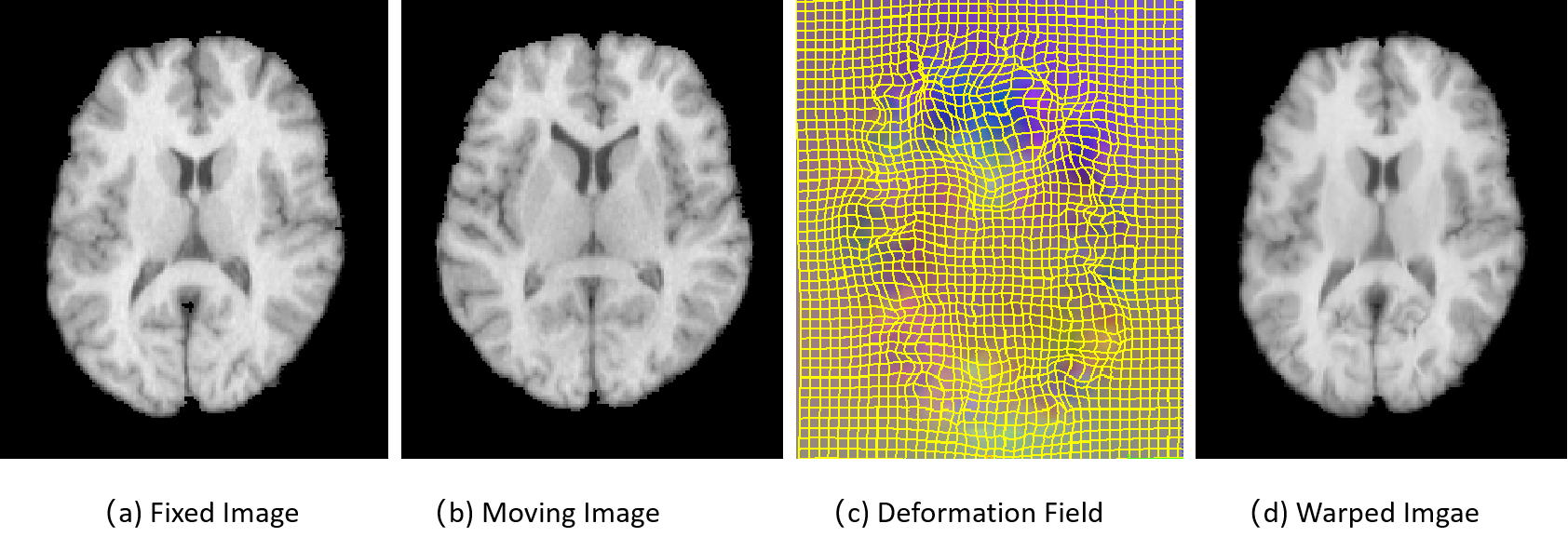

Fig. 1: One example to show the deformable image registration. a non-rigid deformation field (c) is estimated to warp the moving image (b) to match with the fixed image (a). (d) shows the warped moving image.
概要
- FF-PNetは三層の特徴抽出と、特徴・変形場を並行して融合する復号部で脳MRIを整列する。
- 著者らのLPBA評価ではDice類似係数が0.726±0.010で比較表中最高だが、HD95とSDlogJでは最低値ではない。
- 施設での利用には対象画像対と評価用領域ラベルを用意し、現行手順との精度と確認時間を検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、FF-PNetの仕組み
- 01基準・移動MRI
- 02三層の特徴抽出
- 03特徴と変形場の融合
- 04整列後の画像
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
FF-PNetは、二つの脳MRIで対応する場所をそろえる画像位置合わせを扱う。一方を基準画像、もう一方を移動画像とし、移動画像の各位置を局所的に動かして重ねる。位置がずれたままでは、画像間で同じ構造を比較しにくい。
著者らは、従来の反復的な位置合わせでは大きく複雑な変形の計算負担が増すと説明する。また、広い範囲の構造と細部を並行して捉える課題に対し、複数の解像度を使う構成を提案した。
手法
FF-PNetは二つの脳MRIを入力し、移動画像の各位置をどちらへ動かすかを示す「変形場」を推定する。両画像を同じ重みの三層の畳み込み部に通し、粗い尺度から細かい尺度までの特徴を作る。特徴とは、画像中の模様や構造を計算に使える形に表した情報である。
最も粗い尺度では特徴を結合して初期の変形場を作る。次の尺度からは、RFFMが変形済みの特徴などを組み合わせ、RDFFMが前段の変形場を使って移動画像を動かし、残るずれを推定する。例えば、大まかな脳の形を合わせた後、内側の構造のずれを調整する流れだ。学習では画像の類似性を高め、変形場の急な変化を抑える。
新規性
FF-PNetの中心は、画像から抽出した特徴を融合するRFFMと、位置の動かし方を表す変形場を融合するRDFFMを並行して使う復号部にある。三層のピラミッドで、広い範囲の対応から局所的なずれへと段階的に処理する。
符号化部は通常の畳み込みで構成され、注意機構や多層パーセプトロンを用いない。著者らは二つの融合部の効果をLPBAの部品除去実験で調べているが、他の登録モデルに組み込んだ結果は示していない。
従来手法との違い
比較表には、画像対から変形場を推定するVoxelMorph、注意機構を用いるTransMorph、段階的に整列するDualPRNet++などが載る。FF-PNetは特徴と変形場をそれぞれ融合しながら、粗い尺度から細かい尺度へ進む。
LPBAの表では、領域の重なりを示すDice類似係数はFF-PNetが最高だった。一方、輪郭間距離のHD95はRDNが3.756 mmでFF-PNetの3.767 mmより低く、SDlogJもPIVITの0.246がFF-PNetの0.297より低い。優位性は指標ごとに読む必要がある。
実験結果
著者らはT1強調脳MRIのLPBAとOASISで評価した。LPBAは40画像のうち30画像から870組を学習に、10画像から90組をテストに使用。OASISは451画像を学習394、検証19、テスト38に分けた。指標はDice類似係数、HD95、変形場の局所的な変化に関するSDlogJである。
LPBAのDice類似係数はFF-PNetが0.726±0.010、VoxelMorphが0.647±0.030、RDNが0.720±0.011。OASISではFF-PNetが0.886±0.015、H-ViTが0.876±0.014だった。LPBAの部品除去実験では、両融合部なしの0.669±0.026に対し、両方ありで0.726±0.010だった。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：同じ患者について異なる時点に撮影したT1強調脳MRIを重ね、位置ずれを確認する作業に試す。基準画像と移動画像を入力し、推定された変形場と整列後の画像を出力として、担当者が元画像と並べて確認する。
対象施設の画像対を学習用に確保し、撮像条件と前処理をそろえる必要がある。学習に解剖学的領域ラベルは要らないが、整列精度の評価には領域ラベルが要る。入力画像はMRIから得る想定で、経時画像への適応と有効性は別途検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：利用可能な施設内のT1強調脳MRI画像対を学習用と評価用に分け、撮像条件と前処理を記録する。学習には領域ラベルを使わず、評価用には解剖学的領域ラベルを確保する。画像は既存のMRI撮像データから得て、施設内データに合わせた前処理と再学習を検討する。
現行の位置合わせ手順を比較基準とし、同じ評価画像対でDice類似係数、HD95、SDlogJを測る。整列画像を重ねて局所的な破綻を記録し、担当者の確認時間も測定する。経時画像を使う場合は、その条件を分けて結果を確認する。
限界と課題
著者らが明示した適用上の限界は、確認できた本文の範囲では見当たらない。実験はLPBAとOASISのT1強調脳MRIを対象とし、異なる施設の撮像条件や同一患者の経時画像に対する結果は示されていない。
編集上の検証事項として、LPBAの領域数がデータ説明では54、結果表の見出しでは56となる食い違いを確認したい。施設内データでは局所的に不自然な変形が生じないか、担当者の確認時間がどう変わるかも測る必要がある。
出典
元のタイトル・要旨を確認する（英語）
FF-PNet: A Pyramid Network Based on Feature and Field for Brain Image Registration
In recent years, deformable medical image registration techniques have made significant progress. However, existing models still lack efficiency in parallel extraction of coarse and fine-grained features. To address this, we construct a new pyramid registration network based on feature and deformation field (FF-PNet). For coarse-grained feature extraction, we design a Residual Feature Fusion Module (RFFM), for fine-grained image deformation, we propose a Residual Deformation Field Fusion Module (RDFFM). Through the parallel operation of these two modules, the model can effectively handle complex image deformations. It is worth emphasizing that the encoding stage of FF-PNet only employs traditional convolutional neural networks without any attention mechanisms or multilayer perceptrons, yet it still achieves remarkable improvements in registration accuracy, fully demonstrating the superior feature decoding capabilities of RFFM and RDFFM. We conducted extensive experiments on the LPBA and OASIS datasets. The results show our network consistently outperforms popular methods in metrics like the Dice Similarity Coefficient.
