障害物をどう変えれば動作が変わるか――2D LiDARでロボットの判断を説明する
Realistic Counterfactual Explanations for Mobile Robots using 2D LiDAR
Realistic Counterfactual Explanations for Mobile Robots using 2D LiDARの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

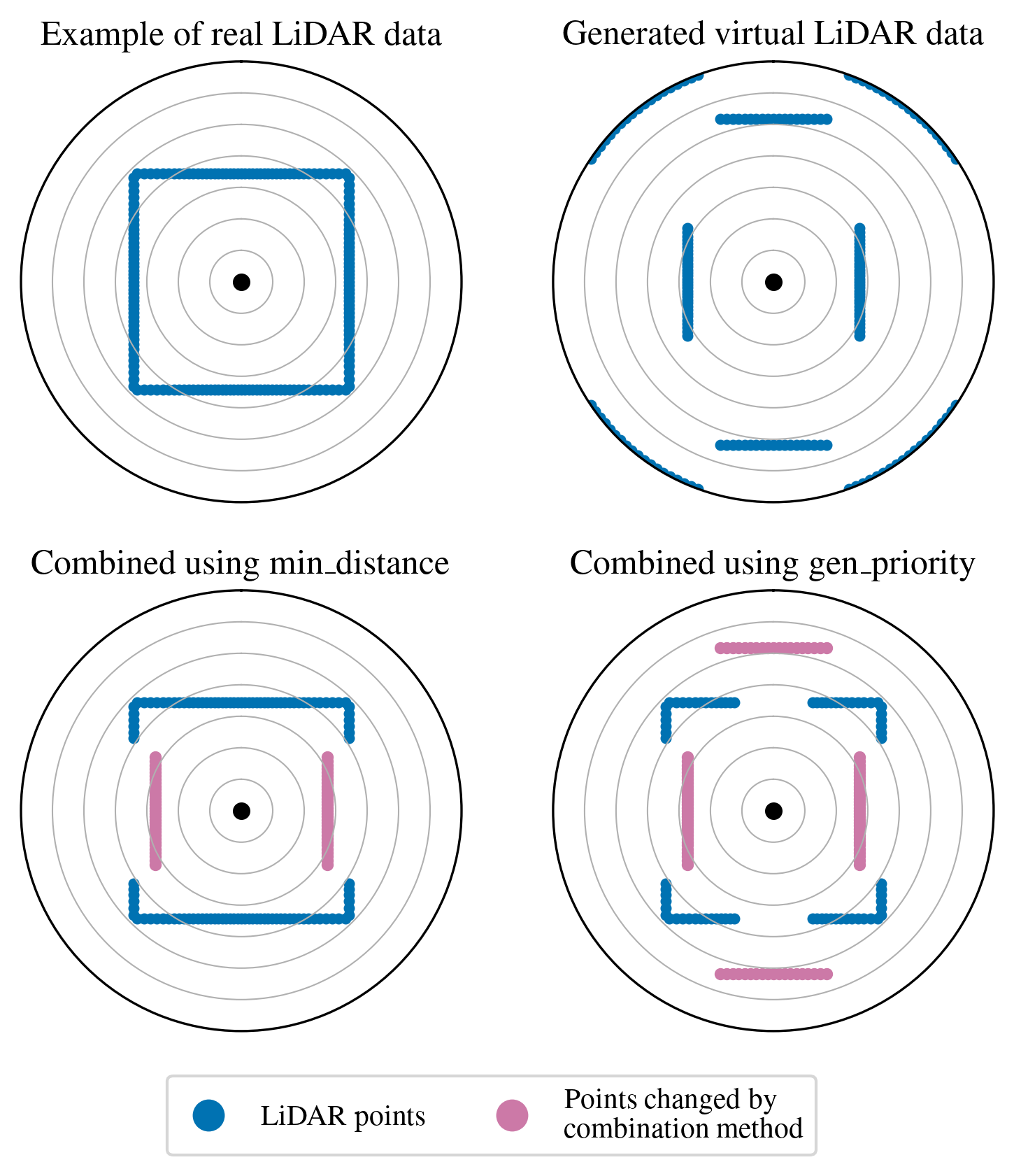

Fig. 1 : Example illustrating the two combination methods. The top left shows the base LiDAR state with four walls around the sensor, while the top right shows the generated virtual obstacles. The lower left shows the result of combining these data with min_distance , which keeps the nearest obstacles at each reading, and the lower right shows gen_priority , which prioritizes the virtual obstacles. The dot at the center marks the origin of the LiDAR sensor.
概要
- 円や長方形の仮想障害物を測距列に変換し、希望する動作を選ばせる入力を探索する。
- 著者らのDiCE比較では、示された仮想場面で障害物として解釈しやすい説明が得られた。
- 実機では説明に沿った初動を観察した一方、一時点の説明はその後の走行を予測しなかった。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Realistic Counterfactual Explanations for Mobile Robots using 2D LiDARの仕組み
- 01元の測距と希望動作
- 02障害物の配置を探索
- 03レイ投射と測距合成
- 04制御器で候補を評価
- 05反実仮想の測距列
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
2D LiDARは、周囲の各方向で物体までの距離を測るセンサーである。その測距列を使う学習済み制御器が後退や旋回を選んでも、どの障害物が判断に影響したかは出力だけでは読み取りにくい。移動ロボットの動作を調べるうえで、この理由を具体的な配置として示すことが課題になる。
反実仮想説明とは、入力がどう違えば別の出力になったかを示す方法である。測距値を方向ごとに独立して変えると、同じ物体を捉えた隣接方向のつながりが崩れ、実際の障害物として解釈しにくくなる。
手法
元の測距列と希望する直進・旋回速度の範囲を受け取り、円や長方形の種類、位置、向き、大きさを候補にする。遺伝的アルゴリズムは候補の評価、組み合わせ、変更を繰り返して配置を探す方法である。各配置からレイ投射で、センサーの各方向に伸ばした線が物体に当たる距離を計算する。
計算した仮想測距と元の測距は、方向ごとに近い方を採る方法、または仮想障害物がある方向ではその値を優先する方法で合成する。合成列を制御器に入力し、出力が希望範囲に入るか、元の列からどれほど変わるかを評価する。例えば前方に物体を加えた測距列で出力が前進から後退に変われば、その配置を説明候補として返す。
新規性
著者らが主張する新規性は、2D LiDARの測距値を一本ずつ変更する代わりに、円や長方形の障害物を配置して反実仮想を作る点にある。隣接する測距値が同じ物体に由来するという空間的な関係を、図形とレイ投射で扱う。
候補を制御器に入力して出力を確かめるため、内部構造を知らなくても使える設計である。論文で実証した対象は深層強化学習の制御器であり、他の制御方式での有用性は実証結果としては示されていない。
従来手法との違い
著者らは既存の反実仮想生成法DiCEと、左右に壁があり目標が前方にある仮想場面で比較した。元の状態では前進する制御器に対し、両手法で後退に相当する出力を探した。図で示されたDiCEの測距列は雑音状になり、提案法の結果は障害物として読める形になったという。
比較に使ったDiCEも遺伝的アルゴリズムを用いるが、著者らは複数の連続出力に対応させるため実装を変更した。この結果は示された場面での定性的な比較であり、DiCEの別の最適化設定については調べていない。
実験結果
著者らは、180方向のLiDAR測距値と目標の方向・距離を入力し、直進・旋回速度を出す深層強化学習の制御器をTurtleBot3で調べた。DiCEとの比較は仮想場面の図による定性的な観察で、形の自然さを表す数値指標は示していない。
実機の障害物がない場面では、後退を狙う説明を10件生成し、その一つを参考に箱を置くと初めに後退したと報告する。計算時間は205.51秒だった。前方に箱がある別の場面では、前進を狙う説明の計算時間は39.84秒で、箱を追加すると初めは前進したが、その後は回避した。いずれの時間も表に記載された各事例の値である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内配送ロボットが通路で後退した理由を調べる。入力はその時点の2D LiDAR測距列、目標の方向と距離、使用中の制御器、調べたい速度範囲とする。出力は、判断を変える仮想障害物の配置と測距列で、担当者が現場の記録と照合する。
必要なセンサーは2D LiDARと目標位置を得る手段である。制御器の学習元となった走行データや模擬環境の条件を確認し、測距の角度数、正規化、速度範囲を現場の入力形式に合わせる。候補生成に動作の教師ラベルは不要だが、検証には実際の障害物配置と初動の記録が要る。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：少数の走行場面について、既存の学習済み制御器、2D LiDAR測距列、目標方向・距離、制御出力をそろえる。制御器が学習した走行データや模擬環境の条件を確認し、測距の角度数、正規化、速度範囲を合わせる。候補生成に教師ラベルは不要だが、検証用に障害物配置と期待する初動を記録する。
元の測距列での制御出力と、同じ希望速度範囲を指定したDiCEの候補を比較基準にする。希望範囲に入った件数、元の測距からの変化量、配置を再現した際の実測測距と初動の一致、計算時間を記録する。継続走行の動作は初動と分けて確認する。
限界と課題
著者らは、一時点の動作を説明する反実仮想から、その後の走行は予測できないと述べる。実機で前進を促す配置を再現すると、ロボットは最初に前進した後、障害物を避けて回り込んだ。また、別の実機事例で旋回出力が揺れたことを報告し、学習時の模擬環境と実環境の差を理由として推測している。
編集上の検証事項は、円や長方形で表しにくい物体でも説明が妥当か、計算時間が運用に収まるかである。生成された測距列と実際に障害物を置いたときの測距、初動がどの程度一致するかも、現場ごとに確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Realistic Counterfactual Explanations for Machine Learning-Controlled Mobile Robots using 2D LiDAR
This paper presents a novel method for generating realistic counterfactual explanations (CFEs) in machine learning (ML)-based control for mobile robots using 2D LiDAR. ML models, especially artificial neural networks (ANNs), can provide advanced decision-making and control capabilities by learning from data. However, they often function as black boxes, making it challenging to interpret them. This is especially a problem in safety-critical control applications. To generate realistic CFEs, we parameterize the LiDAR space with simple shapes such as circles and rectangles, whose parameters are chosen by a genetic algorithm, and the configurations are transformed into LiDAR data by raycasting. Our model-agnostic approach generates CFEs in the form of synthetic LiDAR data that resembles a base LiDAR state but is modified to produce a pre-defined ML model control output based on a query from the user. We demonstrate our method on a mobile robot, the TurtleBot3, controlled using deep reinforcement learning (DRL) in real-world and simulated scenarios. Our method generates logical and realistic CFEs, which helps to interpret the DRL agent's decision making. This paper contributes towards advancing explainable AI in mobile robotics, and our method could be a tool for understanding, debugging, and improving ML-based autonomous control.
